fatto su misura Valvola a membrana pneumatica con flangia UPVC SCH8O / DIN Per l'industria alimentare/automobilistica/elettronica
Valvola a membrana pneumatica con flangia UPVC SCH8O / DIN

Valvola a membrana pneumatica con flangia UPVC SCH8O / DIN

La valvola pneumatica a membrana con flangia UPVC è realizzata in materiale UPVC, che resiste agli acidi e agli alcali forti e non arrugginisce né si incrosta, rendendola adatta alla gestione di vari mezzi corrosivi. Il corpo della valvola ha una struttura compatta, è leggero ed è facile da installare e manutenere, riducendo il carico sul sistema di tubazioni. La struttura del diaframma garantisce una tenuta ermetica, prevenendo efficacemente la fuoriuscita del fluido e garantendo il funzionamento sicuro e stabile del sistema. Il controllo pneumatico consente una commutazione rapida, un funzionamento reattivo e un facile controllo remoto e automazione. Il materiale è conforme agli standard igienici nazionali, rendendolo adatto per applicazioni alimentari e farmaceutiche che richiedono elevati standard igienici.

Contattaci
  • Valvola a membrana pneumatica con flangia UPVC SCH8O / DIN
Precedente：Valvola a sfera Labcock SCH8O/DIN UPVC/CPVC
Prossimo：Valvola a membrana pneumatica UPVC a doppio comando SCH8O/DIN

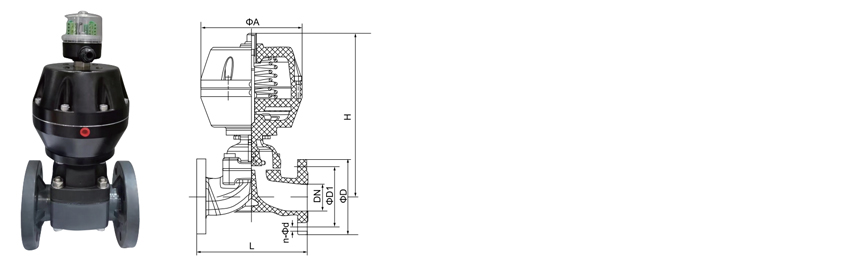

parametro applicazione Norme tecniche

  • Adotta un corpo valvola resistente alla corrosione e un diaframma resistente alla corrosione, nessuna struttura del premistoppa, l'elemento di strozzamento è un diaframma elastico e il canale di flusso del corpo valvola è liscio. Pertanto, la valvola a membrana a membrana pneumatica presenta i vantaggi di basso stress, ampio flusso, assenza di perdite esterne, praticità, affidabilità e prevenzione di incendi ed esplosioni. È ampiamente applicabile ad acidi deboli, alcali deboli, corrosione debole, alta viscosità, particelle contenenti e regolazione del flusso con fibre e mezzi tossici e non inquinanti.

    NO

    Nome

    Materiale

    1

    Corpo

    PVC

    2

    Copertina

    PVC

    3

    Diaframma

    EPDM F46

    4

    Disco

    PVC

    5

    Cilindro

    Lega di alluminio

    6

    Pistone

    Lega di alluminio

    7

    Gambo

    Acciaio inossidabile 304/45#

    8

    Modalità di connessione

    Flangia

    DIMENSIONE/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    dn140

    dn160

    dn225

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    (5")

    480

    (8")

    DIN ANSIJIS

    L

    125

    135

    145

    150

    180

    210

    250

    300

    350

    400

    280

    570

    D

    95

    105

    115

    135

    145

    160

    180

    195

    215

    245

    240

    335

    D1

    HG

    65

    75

    85

    100

    110

    125

    145

    160

    180

    210

    240

    295

    JIS

    70

    75

    90

    105

    120

    140

    150

    175

    210

    240

    290

    DIN

    65

    75

    85

    110

    125

    145

    160

    180

    210

    240

    295

    ANSI

    60

    70

    80

    100

    120

    140

    152

    190

    216

    8

    298

    n

    4

    4

    4

    4

    4

    4

    4

    8

    8

    8

    23

    8

    Φd

    14

    14

    14

    18

    18

    18

    18

    18

    18

    18

    370

    23

    A

    110

    110

    110

    140

    170

    170

    200

    230

    260

    310

    490

    H

    15

    220

    225

    240

    285

    307

    327

    390

    470

    637

    Peso della valvola (KG)

    2

    2.3

    2.5

    3

    5

    8

    13

    16

    24

    30

SCH80 / DIN · PNEUMATICO · FLANGIATO

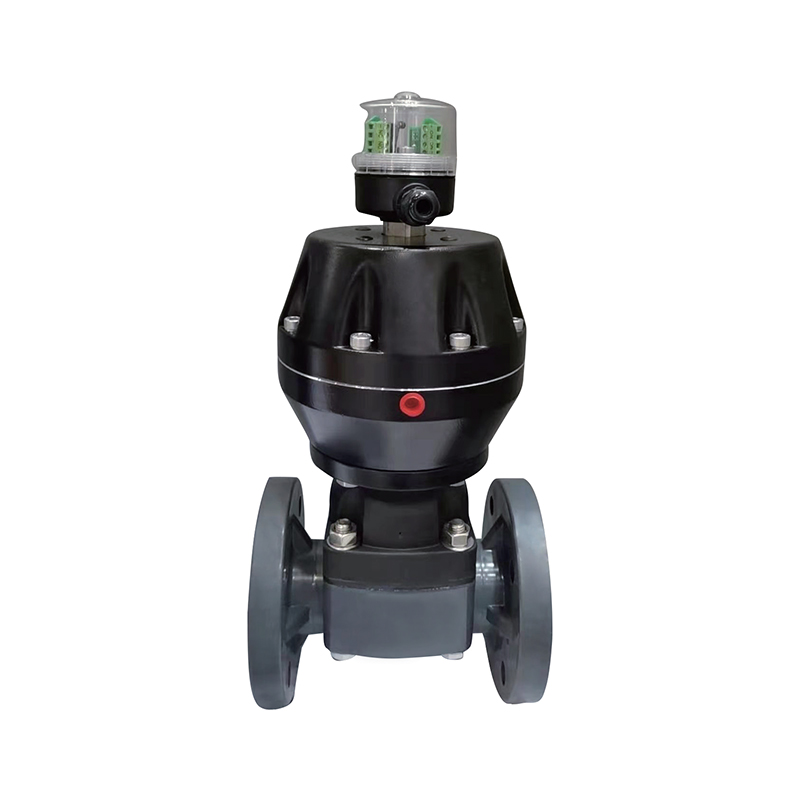

Valvola a diaframma pneumatica con flangia UPVC
Tipo con stramazzo · Senza confezione · Flangiato DIN PN10 · Classificazione PN10
La valvola pneumatica a diaframma flangiata in UPVC SCH8O/DIN è una valvola di intercettazione ad azionamento pneumatico per tubazioni industriali che gestiscono liquidi corrosivi, acqua ultrapura e acque reflue. Il corpo è in cloruro di polivinile non plastificato con estremità flangiate integralmente forate secondo DIN PN10, consentendo il fissaggio diretto a tubazioni flangiate standard senza adattatori. Una membrana flessibile fissata tra il corpo e il coperchio costituisce l'unica barriera mobile, pertanto il mezzo di processo non entra in contatto con lo stelo, l'attuatore o l'atmosfera. Poiché non è presente una tenuta dinamica dello stelo, il design elimina i percorsi di perdita della baderna. La geometria dello stramazzo fornisce un percorso di flusso diretto quando è aperto e si chiude positivamente contro i solidi sospesi. La valvola viene fornita per l'integrazione OEM, l'approvvigionamento EPC e progetti di automazione di impianti che richiedono isolamento termoplastico flangiato con attuazione pneumatica.
DN15–DN100 Dimensione nominale
PN10 Classe di pressione
0–60°C Servizio PVC
4–6 bar Fornitura d'aria
Corpo interamente flangiato
Le flange sono modellate come parte del corpo anziché filettate. Ciò rimuove un giunto filettato dal confine di pressione e corrisponde direttamente alla foratura DIN PN10.
Sigillatura senza confezioni
Il diaframma separa il mezzo dallo stelo e dall'attuatore. Non esiste un premistoppa, quindi il controllo delle emissioni fuggitive dipende dal diaframma piuttosto che dalla regolazione del premistoppa.
Tolleranza ai solidi
La chiusura dello stramazzo preme il diaframma contro una sede rialzata invece di intrappolare le particelle in uno spazio ridotto, in modo che i solidi sospesi non impediscano la chiusura.
Membrana sostituibile
La membrana è una parte soggetta ad usura. Viene sostituito rimuovendo il cofano mentre il corpo rimane imbullonato nella linea, limitando l'arresto all'isolamento della linea.
Costruzione della valvola
Materiale del corpo PVC, ASTM D1784
Tipo di corporatura Tipo con sbarramento, diretto
Terminare la connessione Flangia integrale, DIN PN10, DIN 2501
Faccia a faccia DIN EN 558 Serie 1
Opzioni del diaframma EPDM · EPDM rivestito in PTFE · FKM
Riferimento di progettazione DINEN 16139 · ISO21787
Attuazione e controllo
Tipo di attuatore Tipo pneumatico, a pistone o a membrana
Fornitura d'aria 4–6 bar, filtrato e asciutto
Funzione Normalmente chiuso · Normalmente aperto · Doppio effetto
Interfaccia di controllo Elettrovalvola 3/2 o 5/2 vie
Feedback Finecorsa di posizione opzionali
Accessori Regolatore del filtro dell'aria · Azionamento manuale
Matrice di selezione del diaframma
Diaframma Idoneità ai media Soffitto temporaneo Riferimento al ciclo di vita
EPDM Acidi, alcali, sali, acqua potabile, acque reflue 60°C Alto
EPDM rivestito in PTFE Acidi forti, solventi, mezzi ad elevata purezza 60°C Moderato
FKM Agenti ossidanti, idrocarburi, mezzi clorurati 60°C Moderato
La selezione del diaframma deve essere confermata rispetto al mezzo di processo, alla concentrazione e alla temperatura operativa prima del rilascio dell'ordine. Il soffitto del corpo in UPVC determina la valutazione dell'assemblaggio.
Copertura del settore e media di processo
Chimica e metallurgia Trasferimento acidi e alcali, linee di dosaggio, circuiti di decapaggio, alimentazione reagenti
Fotovoltaico e litio Circolazione del bagno di attacco, trasferimento dell'elettrolita, gestione della salamoia e dei reagenti
Nucleare ed energia ausiliaria Circuiti di raffreddamento ausiliari, acqua demineralizzata, linee di iniezione chimica
Semiconduttore elettronico Distribuzione acqua ultrapura, acqua di grado elettronico, fornitura da banco umido
Alimentare e farmaceutico Circuiti di mandata e ritorno di acqua potabile, acqua depurata, CIP
Acqua automobilistica e industriale Lavaggio pezzi, circolazione vernici, neutralizzazione acque reflue industriali
Requisiti per la messa in servizio
  • Verificare lo schema di foratura della flangia, la dimensione nominale e il materiale del diaframma rispetto all'isometria della tubazione prima del rilascio della consegna.
  • Utilizzare guarnizioni a tutta superficie su entrambe le facce della flangia e serrare i bulloni secondo uno schema incrociato al valore indicato per la dimensione nominale specifica.
  • Verificare la pressione di alimentazione dell'aria all'ingresso dell'attuatore in condizioni di flusso; il range indicato è 4–6 bar alla valvola.
  • Installare con lo stelo della valvola verticale, ove possibile, e verificare l'orientamento dello stramazzo rispetto alla direzione del flusso.
  • Completare pneumaticamente una corsa completa di apertura-chiusura e verificare che la posizione di guasto corrisponda ai requisiti di sicurezza dell'impianto.
  • Registrare la data di installazione del diaframma sull'etichetta di manutenzione per il monitoraggio del ciclo di vita.
Limiti dell'applicazione
  • Il soffitto di servizio della carrozzeria in UPVC è di 60°C. Non superare questo valore anche quando il valore nominale del diaframma appare più elevato.
  • La pressione nominale è PN10 a temperatura ambiente; declassare in base alla curva pressione-temperatura pubblicata.
  • Non destinato al servizio a vapore o al servizio di cicli termici rapidi.
  • Non utilizzare con acidi ossidanti concentrati come l'acido nitrico superiore al 15% in un corpo UPVC.
  • Fornitura d'aria must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
  • Una coppia dei bulloni della flangia superiore al valore specificato può rompere il corpo termoplastico, in particolare a DN80 e superiore.
  • L'installazione all'esterno richiede la stabilizzazione UV del corpo o un rivestimento protettivo esterno.
Domande su approvvigionamento e ingegneria
Quale standard di flangia viene utilizzato su questa valvola?
Il corpo è fornito con flange integrali forate secondo DIN 2501 PN10. Ciò copre lo standard comune europeo e quello metrico delle tubazioni. Confermare lo standard della flangia di accoppiamento sulla linea esistente prima del rilascio dell'ordine; La perforazione ANSI non è standard su questa configurazione e richiederebbe una disposizione separata.
Quali informazioni sono necessarie per emettere un preventivo?
Fornire la dimensione nominale, il materiale della membrana, la pressione di alimentazione dell'aria, la posizione di guasto richiesta, il mezzo di processo e la concentrazione, la temperatura di esercizio e lo standard della flangia di accoppiamento. Quantità e tempi di consegna sono richiesti per la valutazione commerciale. Laddove la valvola sostituisca un'unità esistente, devono essere indicate la dimensione faccia a faccia e il diametro dei fori della valvola attuale.
Ogni quanto va sostituita la membrana?
Gli intervalli di sostituzione dipendono dalla frequenza del ciclo, dall'aggressività del mezzo e dalla temperatura operativa. Nel servizio di dosaggio chimico continuo, un intervallo di sostituzione pianificato viene stabilito in base ai dati di durata del composto specifico del diaframma. Il diaframma deve essere ispezionato a ogni finestra di manutenzione programmata, indipendentemente dal conteggio dei cicli, e sostituito se sono visibili deformazioni, rigonfiamenti o perdite di tenuta sullo stramazzo.
Vengono forniti i certificati dei materiali e dei test?
I certificati di conformità con riferimento a DIN EN 16139, ISO 21787 e ASTM D1784 vengono rilasciati di serie. Rapporti sui materiali a livello di lotto, registri dei test di involucro e tenuta e fogli di test delle funzioni dell'attuatore sono disponibili su richiesta per i pacchetti di documentazione del progetto.
La valvola può essere fornita per fluidi contenenti liquami o solidi?
Il design del diaframma a stramazzo tollera meglio i solidi sospesi rispetto ai design a sfera o a farfalla poiché la chiusura non dipende da una sede a distanza ravvicinata. I solidi abrasivi accelerano l'usura della membrana, pertanto è necessario specificare una mescola rinforzata e un intervallo di sostituzione pianificato più breve. Consultare la fabbrica con la distribuzione delle dimensioni delle particelle e la concentrazione dei solidi per una raccomandazione specifica.
Fornito per l'integrazione OEM, l'approvvigionamento di progetti EPC e programmi di automazione degli impianti nei settori chimico, metallurgico, fotovoltaico, nucleare, litio, semiconduttori elettronici, alimentare, farmaceutico, automobilistico e del trattamento delle acque industriali. La copertura mediatica comprende liquidi acidi e alcalini, acqua ultrapura, acqua potabile, acqua per uso elettronico e acque reflue industriali.
DIN EN 16139 ISO 21787 ASTM D1784 DIN PN10 Tipo di sbarramento Flangiato
