{config.cms_name} Casa / Prodotti / Valvola UPVC/CPVC / Valvola a sfera Labcock SCH8O/DIN UPVC/CPVC
Zheyi Pipeline (Wuhan) Co., Ltd.
fatto su misura Valvola a sfera Labcock SCH8O/DIN UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica

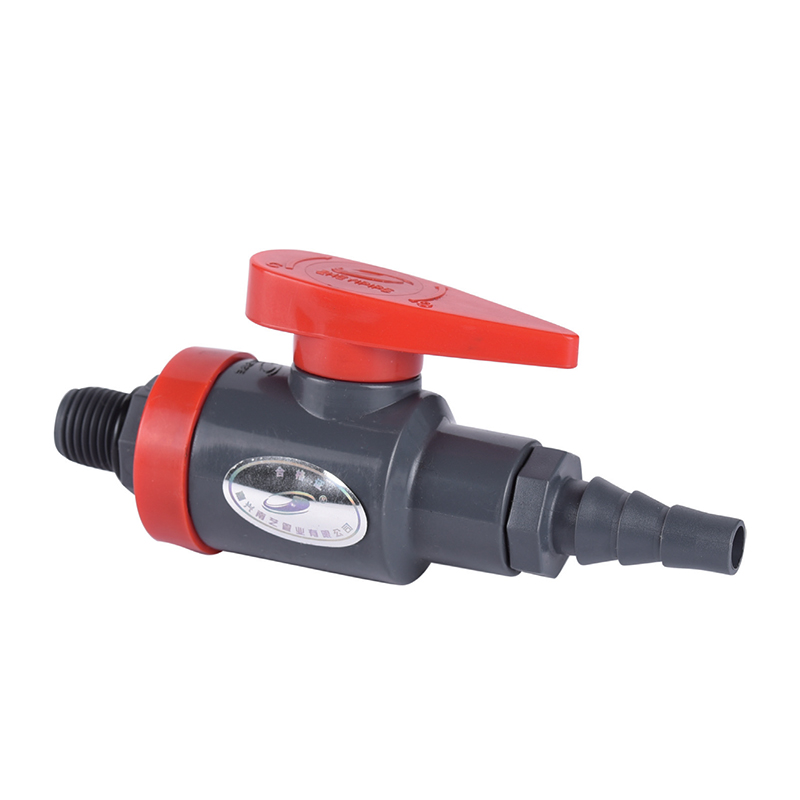

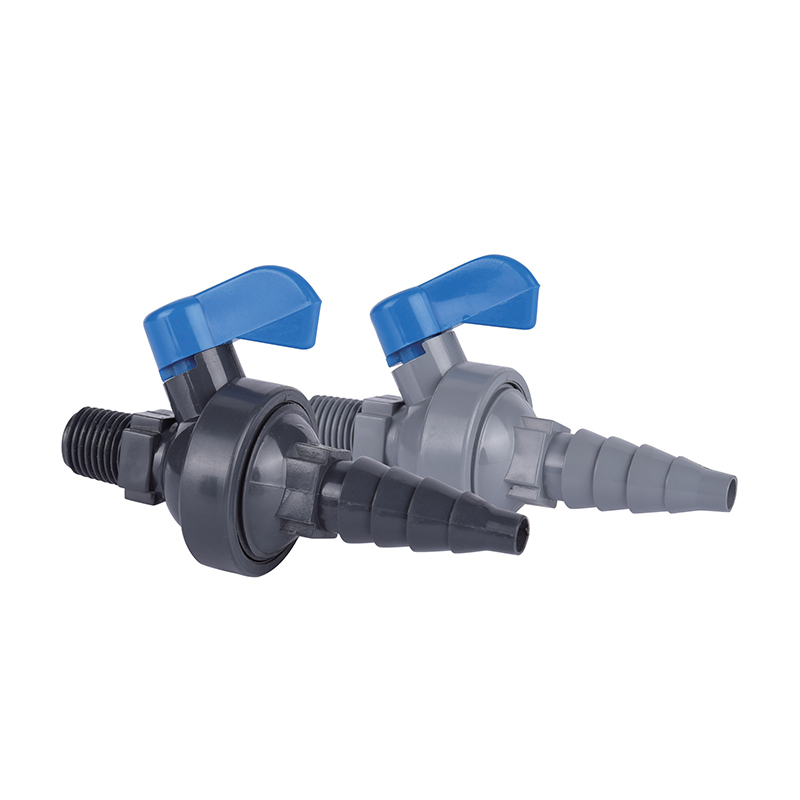

Valvola a sfera Labcock SCH8O/DIN UPVC/CPVC

Valvola a sfera Labcock SCH8O/DIN UPVC/CPVC

La valvola a sfera Labcock è una valvola ad alte prestazioni ampiamente utilizzata in settori quali quello petrolifero, chimico, energetico e del trattamento delle acque. Il suo componente principale è una sfera girevole che controlla il flusso del fluido regolandone l'angolo.

La superficie di tenuta della valvola è sottoposta a un trattamento speciale per mantenere le prestazioni di tenuta anche dopo un uso prolungato, riducendo il rischio di perdite. È adatto a vari mezzi fluidi, tra cui acqua, olio e gas.

Contattaci
  • Valvola a sfera Labcock SCH8O/DIN UPVC/CPVC
  • Valvola a sfera Labcock SCH8O/DIN UPVC/CPVC
Precedente：Nessun prodotto precedente
Prossimo：Valvola a membrana pneumatica con flangia UPVC SCH8O / DIN
parametro applicazione Norme tecniche
SCH80 / DIN · LABCOCK · ISOLAMENTO COMPATTO
Valvola a sfera Labcock UPVC / CPVC
Montaggio a pannello · Corpo compatto · Porta completa · Sede in PTFE
La valvola a sfera Labcock SCH80/DIN UPVC/CPVC è una valvola di isolamento compatta a un quarto di giro per linee di fluido di piccolo diametro in circuiti di laboratorio, strumentazione e campionamento. Il corpo è stampato in UPVC o CPVC secondo gli standard dimensionali ASTM SCH80 e DIN e la sfera a passaggio completo fornisce un flusso senza ostacoli al foro nominale. Un set di sedi in PTFE garantisce l'isolamento da acidi, alcali, sali e acqua ad elevata purezza. Il corpo compatto accetta il montaggio a pannello, consentendo il fissaggio della valvola attraverso il pannello strumenti o la parete di un involucro di apparecchiature con la maniglia e l'uscita accessibili dalla parte anteriore. Le configurazioni con estremità filettate e con portagomma coprono tubi e collegamenti di piccole tubazioni. La valvola viene fornita per la costruzione di apparecchiature OEM, l'allestimento di laboratori, l'assemblaggio di skid di campionamento e la costruzione di impianti pilota.
DN8–DN25 Alesaggio nominale
PN10 Classe di pressione
0–93°C Servizio CPVC
Montaggio a pannello Metodo di fissaggio
Installazione compatta
La lunghezza ridotta del corpo e l'ampiezza della maniglia consentono un fitto raggruppamento di valvole su collettori, pannelli di campionamento e parti frontali delle apparecchiature dove le valvole a sfera standard non si adattano.
Fissaggio a pannello
Il corpo accetta un fissaggio a pannello in modo che la valvola possa essere fissata attraverso la parete del quadro strumenti, con la maniglia e l'uscita presentate sul lato operatore.
Foro completo del porto
Il foro della sfera corrisponde alla dimensione nominale della linea, pertanto le linee di campionamento e dosaggio a diametro ridotto non subiscono la perdita di pressione tipica delle valvole da laboratorio a porta ridotta.
Scelta dei materiali
UPVC copre carichi chimici generali fino a 60°C. CPVC estende la stessa valvola compatta al servizio a 93°C per fluidi caldi corrosivi e ad elevata purezza.
Costruzione della valvola
Materiale del corpo UPVC · CPVC
Materiale della palla Ottone cromato · CPVC massiccio
Materiale del sedile PTFE
Terminare le connessioni Filettato · Portagomma · Presa
Maniglia Leva, corsa 90°
Riferimento di progettazione ASTM D2467 · DIN 8061/8062
Busta operativa
Soffitto in PVC 60°C
Soffitto in CPVC 93°C
Valutazione della pressione PN10 a temperatura ambiente
Intervallo di pH del mezzo UPVC 2–12 · CPVC 1–14
Servizio sottovuoto 0,5 bar assoluti a 20°C
Caratteristica del flusso Porta piena, bassa perdita di pressione
Contesti applicativi
01
Laboratorio e Analitica
Linee dei reagenti, rubinetti dei campioni, punti di drenaggio e circuiti dei fluidi montati su banco dove è richiesto un isolamento compatto.
02
Strumentazione e campionamento
Linee di alimentazione dell'analizzatore, skid di campionamento e circuiti di strumenti montati su pannello che necessitano di isolamento positivo a diametro ridotto.
03
Chimico e Farmaceutico
Linee di dosaggio, circuiti di impianti pilota e rami di fornitura CIP che trattano acidi, alcali e acqua purificata.
04
Elettronica e acqua ultrapura
Rami di acqua ultrapura, punti di fornitura di banchi umidi e linee di campionamento dell'acqua di grado elettronico.
05
Fotovoltaico e Litio
Punti di campionamento dell'elettrolita e dell'agente mordenzante, alimentazione del reagente di piccolo diametro e isolamento della linea pilota.
06
Trattamento delle acque e settore automobilistico
Rubinetti di campionamento delle acque reflue, diramazioni dell'acqua di raffreddamento, circuiti di lavaggio dei pezzi e strumentazione della linea di verniciatura.
Installazione e gestione
  • Confermare il tipo di connessione terminale e il foro nominale rispetto alla tubazione o alla pianificazione delle tubazioni prima del montaggio.
  • Applicare il nastro in PTFE solo alle filettature maschio, lasciando libere le prime due filettature per evitare che il nastro entri nel percorso del flusso.
  • Stringere manualmente i giunti filettati, quindi avanzare non più di uno o due giri con una chiave a nastro.
  • Per il montaggio a pannello, verificare lo spessore del pannello e le dimensioni dell'apertura rispetto alla dimensione di fissaggio del corpo.
  • Azionare la maniglia per tutta la sua corsa di 90° prima di pressurizzare per verificare che la sfera ruoti liberamente.
  • Etichettare le posizioni di apertura e chiusura della valvola sulle installazioni a pannello in cui il fermo della maniglia non è visibile.
Limiti e precauzioni
  • Il soffitto di servizio in UPVC è di 60°C; Il soffitto in CPVC è 93°C. Non superare il limite del materiale corporeo.
  • Valutazione della pressione is PN10 at ambient temperature and derates with temperature per the published curve.
  • Non destinato al servizio con vapore, cicli termici rapidi o fluidi gassosi superiori a 2 bar.
  • Non utilizzare corpi in CPVC con acidi ossidanti concentrati come l'acido nitrico superiore al 15%.
  • Evitare di utilizzare la maniglia come leva per l'allineamento del tubo; la coppia applicata attraverso la maniglia può danneggiare la guarnizione dello stelo.
  • Proteggere il corpo dall'esposizione prolungata ai raggi UV in caso di installazione all'aperto o sotto lucernari.
  • Non applicare lubrificanti a base di petrolio alle sedi in PTFE o alle guarnizioni dello stelo.
Domande di ingegneria e approvvigionamento
Quali connessioni finali sono disponibili?
A seconda del foro nominale, sono disponibili estremità filettate, estremità con portagomma e estremità con presa per solvente. Le estremità filettate sono adatte a raccordi per tubi e strumenti di piccole dimensioni, le estremità a portagomma sono adatte a tubi flessibili nei circuiti di laboratorio e le estremità a presa sono adatte a tubazioni di piccolo diametro saldate con solvente. Specificare nella richiesta il tipo di connessione e lo standard.
Come viene specificata la dimensione del montaggio a pannello?
Fornire lo spessore del pannello e il diametro di foratura o la filettatura di fissaggio richiesti. La dimensione di fissaggio del corpo valvola e lo spessore massimo del pannello che può ospitare sono confermati nella conferma d'ordine, in modo che il pannello possa essere forato prima che la valvola arrivi in ​​cantiere.
La valvola è adatta per il servizio di campionamento?
SÌ. Il passaggio completo e il corpo compatto rendono la valvola adatta per rubinetti di campioni e linee di alimentazione dell'analizzatore. Per il campionamento ad elevata purezza, specificare il corpo in CPVC con sedi in PTFE e confermare che il tipo di connessione terminale non introduce volume morto nel punto di presa.
Quali certificati accompagnano la spedizione?
I certificati di conformità con riferimento a ASTM D2467 e DIN 8061/8062 vengono rilasciati di serie. Rapporti sui materiali dei lotti e registrazioni delle prove di pressione sono disponibili su richiesta per i pacchetti di documentazione del progetto. I certificati per i gradi compatibili con FDA sono disponibili laddove il corpo UPVC è specificato per il contatto con acqua potabile o alimenti.
Qual è la politica di ricambio consigliata per le installazioni dei pannelli?
Per le costruzioni a pannello, tenere una valvola di riserva ogni dieci unità installate per ciascuna combinazione di foro e materiale, oltre a una piccola scorta di set di sedi in PTFE. Poiché la valvola è compatta e a basso costo rispetto al gruppo del pannello, i ricambi a livello di unità sono generalmente più pratici della sostituzione della sede sul campo su diametri piccoli.
Fornito per la costruzione di apparecchiature OEM, l'allestimento di laboratori, l'assemblaggio di skid di campionamento e la costruzione di impianti pilota nei settori chimico, metallurgico, fotovoltaico, nucleare, litio, semiconduttori elettronici, alimentare, farmaceutico, automobilistico e del trattamento delle acque industriali. La copertura mediatica comprende liquidi acidi e alcalini, acqua ultrapura, acqua potabile, acqua per uso elettronico e acque reflue industriali.
ASTM D2467 DIN 8061/8062 PN10 Porto pieno Montaggio a pannello Sede in PTFE
Prodotti consigliati
Azienda
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group SÌ Cina Valvola a sfera Labcock SCH8O/DIN UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica fornitore E fatto su misura Valvola a sfera Labcock SCH8O/DIN UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica fabbrica. Fondata nel 2007, l azienda si concentra sulla ricerca e sviluppo, produzione, vendita e assistenza di tubi industriali in CPVC e UPVC. L azienda ha ottenuto numerose certificazioni, tra cui la licenza per la produzione di attrezzature speciali, la licenza per l igiene dei prodotti idrici della provincia di Zhejiang, la certificazione del sistema di gestione della qualità IS09001, la certificazione del sistema di gestione ambientale IS014001 e la certificazione del sistema di gestione della salute e sicurezza sul lavoro IS045001. L azienda detiene oltre 50 diritti di proprietà intellettuale indipendenti e diritti di importazione ed esportazione autonomi. Per offrire prodotti diversificati e servizi migliori, l azienda ha introdotto tecnologie avanzate, attrezzature, materie prime e sistemi di gestione esclusivi provenienti da Germania e Stati Uniti. Nel corso degli anni, i nostri prodotti sono stati ampiamente utilizzati nel trasporto in condotte di liquidi acidi e alcalini, acqua ultrapura, acqua potabile, acqua pura di grado elettronico e acque reflue industriali nei settori chimico, metallurgico, fotovoltaico, nucleare, delle batterie al litio, dei semiconduttori elettronici, alimentare, medicale, automobilistico, del trattamento delle acque industriali e in altri settori. Attualmente, il Gruppo ZHEYI ha fondato più di 30 società di vendita in tutto il Paese ed esporta tutti i tipi di prodotti in Europa, America, Asia sud-orientale e altri Paesi e regioni, riscuotendo un notevole successo tra i clienti nazionali ed esteri.

Certificato d onore
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 IN
  • Enterprise ad alta tecnologia nazionale
  • Certificato
  • Certificato
Notizia
Lasciate un messaggio
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Rigoroso controllo di qualità

    Il Gruppo ZHEYI aderisce al principio della "qualità prima di tutto", adotta attrezzature all avanguardia a livello internazionale e materie prime di alta qualità, controlla rigorosamente ogni fase della produzione e si impegna a fornire prodotti di pipeline con prestazioni eccellenti e aspetto raffinato.

    L azienda utilizza le attrezzature di produzione più avanzate e materiali di alta qualità, tra cui la giapponese Sekisui e la statunitense Lubrizol. "ZHEYI" combina perfettamente una tecnologia di produzione all avanguardia con una gestione professionale, e ogni prodotto viene sottoposto a rigorosi controlli di qualità, dalla produzione all ispezione fino alla consegna finale, garantendo la perfetta combinazione di estetica e funzionalità.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Test di prestazioni di precisione
    Da ZHEYI, ogni prodotto è realizzato con cura meticolosa, non solo puntando su un design estetico raffinato, ma anche puntando sempre a un eccellente qualità intrinseca. Rigorosi test di prestazione garantiscono che il prodotto mantenga stabilità e durata anche in condizioni difficili.:

    ● Prova di densità: misura la densità del materiale per garantire l uniformità e la stabilità delle strutture.
    ● Test della temperatura di rammollimento Vicat: valuta il grado di rammollimento dei materiali in condizioni di alta temperatura per garantire la capacità del prodotto di resistere alla deformazione in vari ambienti.
    ● Test del forno: simula la resistenza al calore a lungo termine e verifica la capacità del prodotto di resistere a temperature elevate per lungo tempo.
    ● Prova idrostatica: valuta la resistenza dei tubi in condizioni di alta pressione per garantire la sicurezza e l affidabilità del prodotto.
    ● Prova d urto con maglio a caduta: testa la resistenza all urto del prodotto durante il trasporto, l installazione e l uso quotidiano.

Valvola a sfera Labcock SCH8O/DIN UPVC/CPVC Conoscenza del settore

Guida alla selezione e all'applicazione di Valvola a sfera Labbock nel sistema di tubazioni industriali

Nei sistemi di tubazioni industriali, la valvola a sfera Labbock è ampiamente utilizzata in molti settori chiave grazie alla sua tenuta affidabile, resistenza alla corrosione e lunga durata. Diverse condizioni di lavoro hanno requisiti diversi per il materiale, il livello di pressione e le prestazioni di tenuta delle valvole a sfera. Di seguito sono riportati i punti di selezione e l'analisi dello scenario applicativo della valvola a sfera Labbock in più settori:

1. Acqua potabile sicura
Requisiti di selezione: utilizzare guarnizioni in acciaio inossidabile per uso alimentare (come SS316) o EPDM per garantire l'assenza di precipitazione di metalli pesanti e soddisfare gli standard igienici (come FDA, WRAS).
Scenari applicativi: rete idrica comunale, impianto di trattamento dell'acqua, sistema di distribuzione dell'acqua potabile, che richiede zero perdite per prevenire l'inquinamento.

2. Industria metallurgica
Requisiti di selezione: resistenza alle alte temperature, resistenza all'usura, il materiale del corpo valvola è solitamente acciaio al carbonio o acciaio legato e le guarnizioni sono guarnizioni metalliche dure o PTFE per adattarsi a sostanze ad alta polvere e ad alta corrosione (come liquami, gas di scarico ad alta temperatura).
Scenari applicativi: sistema di raffreddamento dell'altoforno, linea di produzione di laminazione dell'acciaio, controllo dei fluidi corrosivi della fonderia.

3. Industria fotovoltaica
Requisiti di selezione: elevata purezza, basso inquinamento da particelle, il corpo della valvola è realizzato in acciaio inossidabile ultra pulito (SS316L) e il materiale di tenuta è PTFE o gomma perfluoroetere (FFKM) per prevenire la contaminazione del materiale siliconico.
Scenari applicativi: produzione di polisilicio, trasporto di liquidi chimici nel processo di produzione di celle solari e controllo di gas ad elevata purezza.

4. Industria dell'energia nucleare
Requisiti di selezione: resistenza alle radiazioni, resistenza alle alte pressioni e alle alte temperature, deve essere conforme alla certificazione di grado nucleare ASME III, il materiale è solitamente una guarnizione in grafite di acciaio inossidabile per garantire affidabilità in condizioni di lavoro estreme.
Scenari applicativi: sistema di raffreddamento dell'isola nucleare, trattamento dei rifiuti liquidi radioattivi, isolamento delle condotte principali del vapore.

5. Semiconduttore elettronico
Requisiti di selezione: pulizia estremamente elevata, resistenza alla corrosione chimica, il corpo della valvola è realizzato in acciaio inossidabile 316L elettrolucidato e la guarnizione può essere un rivestimento in PTFE o PFA per evitare la contaminazione da particelle e ioni metallici.
Scenari applicativi: produzione di wafer, erogazione di liquidi di incisione, sistema di acqua ultrapura (UPW).

6. Medicina
Requisiti di selezione: design sterile, facile pulizia (CIP/SIP), il materiale deve soddisfare gli standard GMP, solitamente guarnizioni EPDM/FKM in acciaio inossidabile 316L.
Scenari applicativi: controllo dei fluidi biofarmaceutici, sistema di acqua per preparazioni iniettabili (WFI), somministrazione di terreni di coltura sterili.

7. Trattamento delle acque industriali
Requisiti di selezione: resistenza alla corrosione, anticalcare, adatto per fluidi acidi e alcalini, valvola opzionale rivestita in PVC o acciaio inossidabile duplex, guarnizioni EPDM o Viton.
Scenari applicativi: circolazione dell'acqua di raffreddamento, sistema di osmosi inversa (RO), dispositivo di dosaggio chimico.

8. Acque reflue industriali
Requisiti di selezione: resistenza alla corrosione, resistenza all'usura, il materiale del corpo valvola può essere rivestimento epossidico in ghisa o acciaio duplex, vengono utilizzate guarnizioni in PTFE o NBR, adatte per acque reflue contenenti particelle e sale elevato.
Scenari applicativi: impianti di trattamento delle acque reflue, trattamento galvanico delle acque reflue, sistemi di scarico delle acque reflue chimiche.

Riepilogo dei fattori chiave nella selezione
Caratteristiche del mezzo: corrosività, contenuto di particelle, temperatura/pressione.
Abbinamento dei materiali: selezione di acciaio inossidabile, lega, rivestimento in plastica.
Tecnologia di tenuta: tenuta morbida (EPDM, PTFE) o tenuta dura metallica.

Certificazione industriale: come ASME, FDA, GMP, standard di grado nucleare, ecc.
