Elbow UPVC/CPVC 90 °

Il gomito UPVC/CPVC 90 ° è un tubo ad alte prestazioni ampiamente utilizzato nei campi di costruzione e industriali. Realizzato con UPVC premium (polivinil cloruro non plasticizzato) o CPVC (polivinil cloruro clorato), questo gomito a 90 ° offre resistenza alla corrosione e prestazioni ad alta temperatura.

Il prodotto è progettato per consentire le connessioni dei tubi più fluidi, riducendo efficacemente la resistenza al flusso del fluido e migliorando l'efficienza complessiva del sistema. È adatto per l'approvvigionamento idrico, il drenaggio e il trasporto di liquidi chimici, soddisfacendo diversi requisiti. Il gomito a 90 ° è facile da installare e si integra perfettamente con i sistemi di tubazioni standard, che non richiedono strumenti speciali.

Contattaci

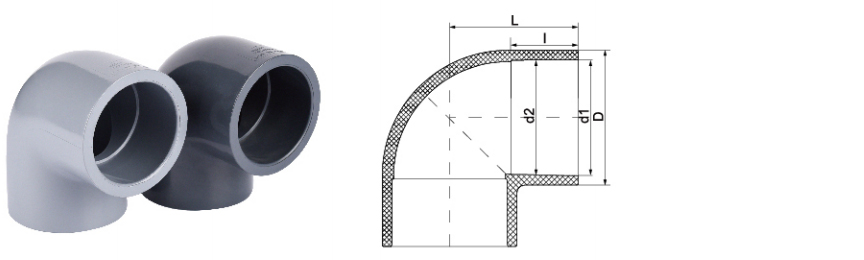

Dimensione/nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
DI OOON	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		L	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		I	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		L	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		I	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
Ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	d2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

Elbow UPVC/CPVC 90 ° Industry knowledge

Come selezionare correttamente Gomenti UPVC/CPVC 90 ° ? Spiegazione dettagliata degli standard di livello di pressione e dimensioni

Nei sistemi di tubazioni industriali, UPVC (polivinil cloruro non plasticizzato) e CPVC (polivinil cloruro clorato) a 90 °) sono connettori chiave e la loro selezione influisce direttamente sulla sicurezza, la durata ed efficienza operativa del sistema. La corretta selezione richiede una considerazione completa delle proprietà dei materiali, dei livelli di pressione, degli standard dimensionali e delle esigenze speciali delle diverse industrie.

1. Selezione del materiale: la differenza chiave tra UPVC e CPVC
L'UPVC è adatto per la temperatura normale (0 ° C ~ 60 ° C) e l'ambiente a bassa pressione, ha una buona resistenza alla corrosione di acido e alcalino, a basso costo e viene spesso utilizzato in acqua potabile (acqua potabile sicura), trattamento delle acque industriali (trattamento delle acque industriali), erogazione ordinaria di acqua potabile (acqua potabile) e altri scenari.

Il CPVC è resistente alle alte temperature (fino a 93 ° C ~ 110 ° C) e ha una maggiore resistenza a compressione. È adatto per supporti corrosivi ad alta temperatura. Le applicazioni tipiche includono il trasporto di liquidi di decapaggio nell'industria metallurgica, condutture chimiche di alta purezza nell'industria fotovoltaica, sistemi idrici ultrapure nell'industria elettronica dei semiconduttori, condutture di sterilizzazione ad alta temperatura nel trattamento della medicina, resistenti alle radiazioni resistenti alle radiazioni.

2. Selezione di grado di pressione (standard PN e SCH)
La capacità del cuscinetto della pressione del gomito dipende dal grado di spessore della parete. Gli standard di pressione comuni includono PN (pressione nominale, come PN6, PN10, PN16) e SCH (programma, come SCH40, Sch80).

Per l'acqua potabile e il normale trattamento dell'acqua, il materiale UPVC viene generalmente selezionato e il grado PN6 ~ PN10 di grado di pressione può soddisfare le esigenze. Nelle industrie industriali di acque reflue e metallurgia, a causa della forte corrosività dei media, si consiglia di scegliere i gomiti CPVC PN10 ~ PN16 o SCH80 per garantire la resistenza alla pressione a lungo termine e la resistenza alla corrosione chimica.

Le industrie fotovoltaiche, elettroniche di semiconduttore e medicina hanno requisiti estremamente elevati per la pulizia e la resistenza chimica e di solito utilizzano i gomiti CPVC SCH40 o SCH80 per garantire che i media ad alta purezza non siano contaminati. Le applicazioni delle centrali nucleari richiedono materiali CPVC resistenti alle radiazioni speciali che soddisfano standard rigorosi come ASME NQA-1.

3. Standard di dimensioni (DN e pollici)
La dimensione del gomito UPVC/CPVC 90 ° deve corrispondere al sistema di tubazioni. Gli standard comuni includono metrica (DN15, DN50, DN100, ecc.) E Imperiale (1/2 ", 2", 4 ", ecc.).

Nelle industrie elettroniche a semiconduttore e fotovoltaico, i gomiti di piccolo diametro (DN15 ~ DN50) sono generalmente utilizzati a causa della necessità di un controllo dei fluidi ad alta precisione. I gomiti di grande diametro di DN80 ~ DN300 sono comunemente usati nel trattamento delle acque reflue industriali e nelle industrie metallurgiche a causa di grandi portate. Le centrali nucleari e l'industria farmaceutica devono seguire rigorosamente gli standard del settore per garantire una corrispondenza di dimensioni accurate per evitare rischi di perdite o di contaminazione.

4. Certificazioni e requisiti specifici del settore
Diversi settori hanno requisiti di certificazione diversi per i gomiti:
Acqua potabile sicura / acqua potabile: deve essere conforme alla certificazione NSF / ANSI 61 alimentare.
Semiconduttore elettronico / fotovoltaico: richiede una parete interna ultra-liscia per ridurre la deposizione di particelle e alcune applicazioni richiedono la certificazione semi F57.
Medicina: gli standard USP di classe VI o FDA devono essere soddisfatti per garantire che non sia lisciviato.
Disposizione nucleare: è necessario passare la certificazione di qualità ASME NQA-1 e è necessario utilizzare materiali CPVC modificati resistenti alle radiazioni.

5. Raccomandazioni di installazione e manutenzione
Metodo di connessione: i gomiti UPVC/CPVC sono generalmente legati con solventi (colla in PVC). Durante l'installazione, assicurarsi che l'interfaccia sia pulita e priva di olio.
Spaziatura di supporto: tubi ad alta temperatura (CPVC) o di grande diametro richiedono ulteriori frame di supporto per evitare la deformazione dovuta all'espansione termica o all'impatto del fluido.
Ispezione regolare: nelle industrie ad alto rischio come l'energia chimica e nucleare, i gomiti devono essere regolarmente ispezionati per segni di fessure, invecchiamento o corrosione e le parti danneggiate devono essere sostituite in modo tempestivo. $
