fatto su misura Valvola a membrana pneumatica UPVC a doppio comando SCH8O/DIN Per l'industria alimentare/automobilistica/elettronica

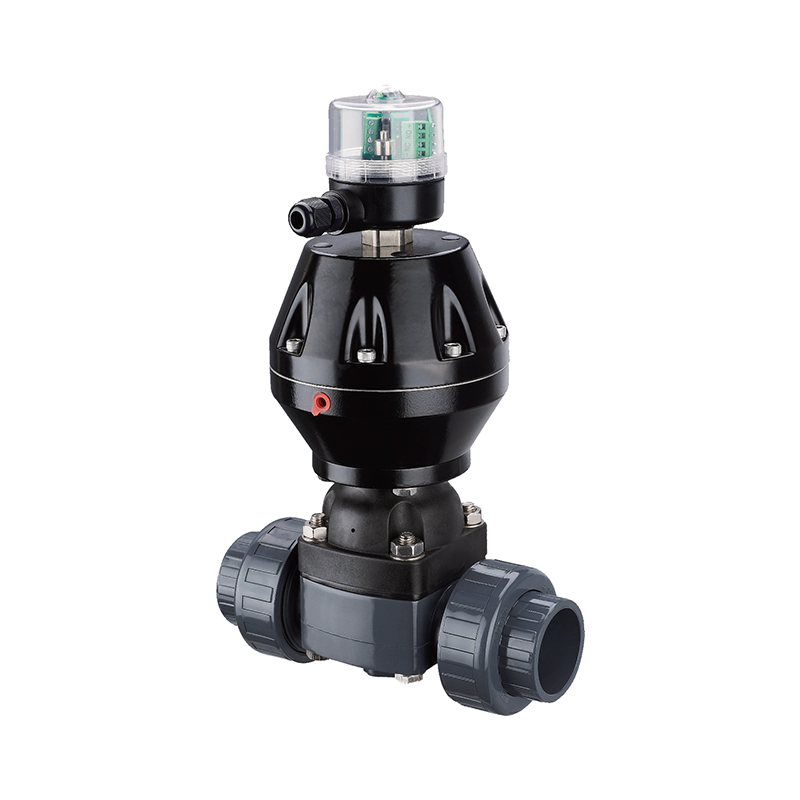

Valvola a membrana pneumatica UPVC a doppio comando SCH8O/DIN

Valvola a membrana pneumatica UPVC a doppio comando SCH8O/DIN

La valvola pneumatica a membrana a doppio azionamento UPVC è realizzata in materiale UPVC, che offre resistenza alla corrosione e caratteristiche di leggerezza. Con un design a doppia azionamento azionato pneumaticamente, la valvola è altamente flessibile e affidabile. Funziona in base alla forza pneumatica e al movimento di sollevamento della membrana. Controllando la fonte d'aria per modificare la pressione nella camera d'aria, il diaframma si muove su e giù, consentendo l'apertura e la chiusura della valvola. È comunemente utilizzato in applicazioni che richiedono resistenza alla corrosione e controllo dei fluidi, come nell'industria chimica, farmaceutica e alimentare. La valvola presenta una struttura semplice, bassi costi di manutenzione e intervalli di manutenzione prolungati. Il suo preciso controllo del flusso lo rende adatto a vari mezzi fluidi.

Contattaci
  • Valvola a membrana pneumatica UPVC a doppio comando SCH8O/DIN
Precedente：Valvola a membrana pneumatica con flangia UPVC SCH8O / DIN
Prossimo：Valvola a farfalla elettrica SCH8O/DIN UPVC/CPVC

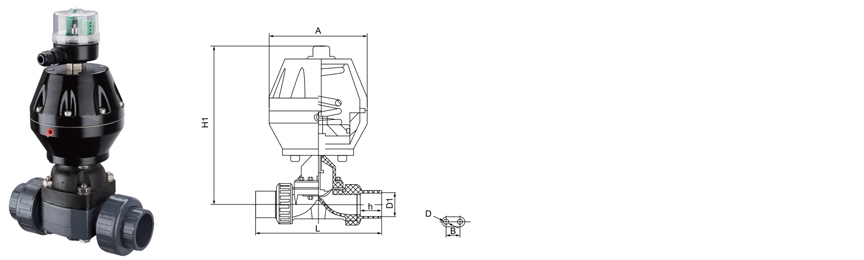

parametro applicazione Norme tecniche

  • La caratteristica della valvola a membrana pneumatica a doppio percorso PVC è che il diaframma separa la cavità interna del corpo valvola inferiore dalla cavità interna del coperchio della valvola superiore, in modo che lo stelo della valvola, il disco della valvola e le altre parti situate sopra il diaframma non siano corrosi dal mezzo e la struttura della guarnizione della baderna venga omessa e non si verifichi alcuna perdita del mezzo. La partizione della cavità interna è un diaframma in gomma o plastica con guarnizione morbida, che offre buone prestazioni di tenuta.

    NO

    Nome

    Materiale

    1

    Corpo

    PVC

    2

    Diaframma

    EPDM

    2a

    Copia

    EPDM

    3

    Disco

    NILO

    4

    Copertina

    PVC

    5

    Gambo

    2Cr13

    6

    Gambo nut

    HPb59-1

    7

    Cilindro

    Lega di alluminio

    8

    Cap

    Plastica

    DIMENSIONE/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    DIN

    ANSI

    JIS

    PN(MPa)

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

    Dimensioni

    (mm)

    norma

    L

    145

    160

    175

    200

    225

    272

    D1

    20

    25

    32

    40

    50

    63

    A

    110

    110

    110

    110

    140

    170

    Riferimento

    H1

    195

    200

    210

    228

    240

    290

    W(kg)

    2

    2.3

    2.5

    3

    5

    8

    D

    8

    8

    8

    8

    10

    10

    B

    25

    25

    25

    36

    36

    45

SCH80 / DIN · MEMBRANA · DOPPIA AZIONAMENTO
Valvola a membrana pneumatica a doppio comando PVC
Tipo di stramazzo · Packless · Azionamento tandem · PN10
La valvola a membrana pneumatica UPVC a doppio azionamento SCH8O/DIN è una valvola di intercettazione ad azionamento pneumatico per sistemi di tubazioni industriali che gestiscono liquidi corrosivi, acqua ultrapura e acque reflue. Una membrana flessibile fissata tra il corpo e il coperchio costituisce l'unica barriera mobile, quindi il fluido non entra in contatto con lo stelo, l'attuatore o l'atmosfera. La configurazione a doppio azionamento utilizza due unità di attuazione pneumatiche su uno stelo condiviso, consentendo di azionare due corpi valvola da un unico segnale di controllo con corsa sincronizzata. Il corpo in UPVC garantisce resistenza chimica in ambienti acidi, alcalini e salini. La geometria dello stramazzo fornisce un percorso diretto quando è aperto e si chiude positivamente contro i solidi sospesi.
DN15–DN100 Dimensione nominale
PN10 Classe di pressione
0–60°C Servizio PVC
4–6 bar Fornitura d'aria
Costruzione senza imballaggio
Il diaframma isola lo stelo e l'attuatore dal fluido. Non è presente alcuna tenuta dinamica dello stelo, pertanto i percorsi delle emissioni fuggitive attraverso l'imballaggio vengono eliminati in fase di progettazione anziché controllati dalla manutenzione.
Doppia unità su un unico stelo
Due unità di attuazione pneumatiche condividono uno stelo comune, azionando i corpi valvola accoppiati da un unico segnale di controllo. La corsa è sincronizzata meccanicamente, quindi i punti di isolamento accoppiati si aprono e si chiudono insieme senza logica separata.
Tolleranza solidi alla chiusura
La geometria dello sbarramento si chiude contro le particelle sospese invece di intrappolarle tra la sfera e la sede. Ciò rende il progetto realizzabile in caso di servizio adiacente ai liquami, dove i sedili a distanza ravvicinata potrebbero segnarsi o incepparsi.
Membrana sostituibile sul campo
Il diaframma è un componente soggetto ad usura, sostituibile senza rimuovere il corpo dalla tubazione. L'ambito dell'arresto è limitato all'isolamento della linea e alla rimozione del cofano.
Costruzione della valvola
Materiale del corpo UPVC
Tipo di corporatura Tipo con sbarramento, diretto
Opzioni del diaframma EPDM · EPDM rivestito in PTFE · FKM
Connessione Presa · Flangiata DIN PN10 · Filettata
Riferimento di progettazione DINEN 16139 · ISO21787 · ASTM D1784
Attuazione e controllo
Configurazione dell'azionamento Unità tandem a doppia trasmissione
Fornitura d'aria 4–6 bar, filtrato e asciutto
Funzione Normalmente chiuso · Normalmente aperto · Doppio effetto
Interfaccia di controllo Elettrovalvola 3/2 o 5/2 vie
Feedback Finecorsa di posizione opzionali
Accessori Regolatore del filtro dell'aria · Azionamento manuale
Matrice di selezione del diaframma
Diaframma Idoneità ai media Soffitto temporaneo Ciclo di vita
EPDM Acidi, alcali, sali, acqua potabile, acque reflue 60°C Alto
EPDM rivestito in PTFE Acidi forti, solventi, mezzi ad elevata purezza 60°C Moderato
FKM Agenti ossidanti, idrocarburi, mezzi clorurati 60°C Moderato
La selezione del diaframma deve essere confermata rispetto al mezzo di processo, alla concentrazione e alla temperatura operativa prima del rilascio dell'ordine. Il soffitto del materiale del corpo determina la valutazione dell'assemblaggio.
Copertura del settore e media di processo
Chimica e metallurgia Trasferimento acidi e alcali, linee di dosaggio, circuiti di decapaggio, alimentazione reagenti
Fotovoltaico e litio Circolazione del bagno di attacco, trasferimento dell'elettrolita, gestione della salamoia e dei reagenti
Nucleare ed energia ausiliaria Circuiti di raffreddamento ausiliari, acqua demineralizzata, linee di iniezione chimica
Semiconduttore elettronico Distribuzione acqua ultrapura, acqua di grado elettronico, fornitura da banco umido
Alimentare e farmaceutico Circuiti di mandata e ritorno di acqua potabile, acqua depurata, CIP
Acqua automobilistica e industriale Lavaggio pezzi, circolazione vernici, neutralizzazione acque reflue industriali
Requisiti per la messa in servizio
  • Confermare il tipo di connessione del corpo, la dimensione nominale e il materiale della membrana rispetto all'isometria della tubazione prima del rilascio della consegna.
  • Verificare la pressione di alimentazione dell'aria all'ingresso dell'attuatore in condizioni di flusso; il range indicato è 4–6 bar alla valvola.
  • Installare con lo stelo della valvola verticale, ove possibile, e verificare l'orientamento dello stramazzo rispetto alla direzione del flusso.
  • Eseguire un ciclo pneumatico completo dei corpi accoppiati e confermare il movimento sincronizzato dello stelo condiviso.
  • Impostare la funzione dell'elettrovalvola e verificare che la posizione di guasto corrisponda ai requisiti di sicurezza dell'impianto.
  • Registrare la data di installazione del diaframma sull'etichetta di manutenzione per il monitoraggio del ciclo di vita.
Limiti dell'applicazione
  • Il soffitto di servizio della carrozzeria in UPVC è di 60°C. Non superare questo valore anche quando il valore nominale del diaframma appare più alto.
  • La pressione nominale è PN10 a temperatura ambiente; declassare in base alla curva pressione-temperatura pubblicata.
  • Non destinato al servizio a vapore o al servizio di cicli termici rapidi.
  • Non utilizzare con acidi ossidanti concentrati come l'acido nitrico superiore al 15% in un corpo UPVC.
  • Fornitura d'aria must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
  • Non azionare l'attuatore oltre la corsa nominale; la corsa eccessiva comprime il diaframma contro lo stramazzo e riduce la durata.
  • L'installazione all'esterno richiede la stabilizzazione UV del corpo o un rivestimento protettivo esterno.
Domande su approvvigionamento e ingegneria
Cosa significa in pratica la configurazione a doppia motorizzazione?
Due unità di attuazione pneumatica sono montate su uno stelo condiviso e funzionano insieme, azionando due corpi valvola a membrana da un unico segnale di controllo. Viene utilizzato quando i punti di isolamento accoppiati devono aprirsi o chiudersi in sincronia, come nei tratti di alimentazione e ritorno di un circuito, o quando è richiesta una chiusura ridondante su una singola linea di processo.
Quali informazioni sono necessarie per emettere un preventivo?
Fornire la dimensione nominale, il tipo di connessione del corpo, il materiale della membrana, la pressione di alimentazione dell'aria, la posizione di guasto richiesta (normalmente chiusa, normalmente aperta o a doppio effetto), il fluido e la concentrazione del processo, la temperatura di esercizio e se la disposizione a doppia azionamento aziona due linee separate o due punti sulla stessa linea. Quantità e tempi di consegna sono richiesti per la valutazione commerciale.
Ogni quanto va sostituita la membrana?
Gli intervalli di sostituzione dipendono dalla frequenza del ciclo, dall'aggressività del mezzo e dalla temperatura operativa. Nel servizio di dosaggio chimico continuo, un intervallo di sostituzione pianificato viene generalmente impostato in base ai dati di durata del composto specifico del diaframma. Il diaframma deve essere ispezionato a ogni finestra di manutenzione programmata, indipendentemente dal conteggio dei cicli, e sostituito se sono visibili deformazioni, rigonfiamenti o perdite di tenuta sullo stramazzo.
Vengono forniti i certificati dei materiali e dei test?
I certificati di conformità con riferimento a DIN EN 16139, ISO 21787 e ASTM D1784 vengono rilasciati di serie. Rapporti sui materiali a livello di lotto, registri dei test di involucro e tenuta e fogli di test delle funzioni dell'attuatore sono disponibili su richiesta per i pacchetti di documentazione del progetto.
La valvola può essere fornita per fluidi contenenti liquami o solidi?
Il design del diaframma a stramazzo tollera meglio i solidi sospesi rispetto ai design a sfera o a farfalla poiché la chiusura non dipende da una sede a distanza ravvicinata. Tuttavia, i solidi abrasivi accelerano l'usura del diaframma. Per fluidi con un contenuto significativo di abrasivi, specificare un composto a membrana rinforzata e ridurre l'intervallo di sostituzione pianificato. Consultare la fabbrica con la distribuzione delle dimensioni delle particelle e la concentrazione dei solidi per una raccomandazione specifica.
Fornito per l'integrazione OEM, l'approvvigionamento di progetti EPC e programmi di automazione degli impianti nei settori chimico, metallurgico, fotovoltaico, nucleare, litio, semiconduttori elettronici, alimentare, farmaceutico, automobilistico e del trattamento delle acque industriali. La copertura mediatica comprende liquidi acidi e alcalini, acqua ultrapura, acqua potabile, acqua per uso elettronico e acque reflue industriali.
DIN EN 16139 ISO 21787 ASTM D1784 PN10 Tipo di sbarramento Doppia guida
