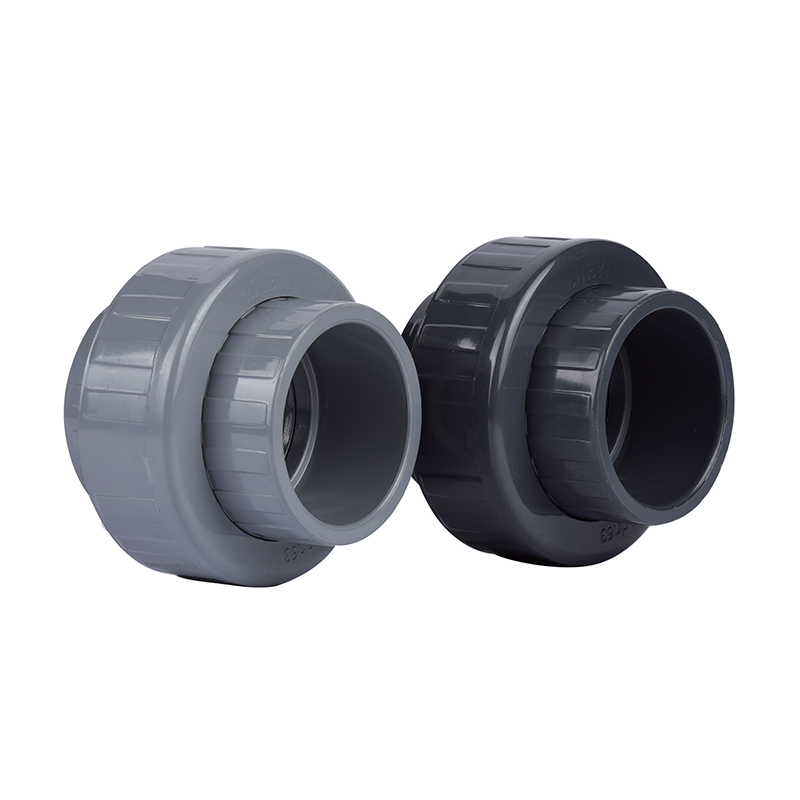

SCH8O/DIN UPVC/CPVC Ⅰ Unione

L'unione UPVC/CPVCⅠ presenta un design unico, che consente un'installazione semplice e veloce senza strumenti o competenze complesse. La sua caratteristica struttura di tenuta garantisce perdite pari a zero durante la trasmissione del fluido, migliorando la sicurezza e la stabilità del sistema.

Grazie alla struttura leggera e ai bassi costi di manutenzione, è la scelta ideale per i sistemi di tubazioni industriali, edili e residenziali. Ci impegniamo a fornire unioni UPVC/CPVCⅠ di alta qualità per soddisfare le diverse esigenze dei clienti.

Contattaci

Precedente：SCH8O/DIN UPVC/CPVC Ⅱ Unione
Prossimo：Adattatore femmina SCH8O/DIN UPVC/CPVC

parametro applicazione Norme tecniche

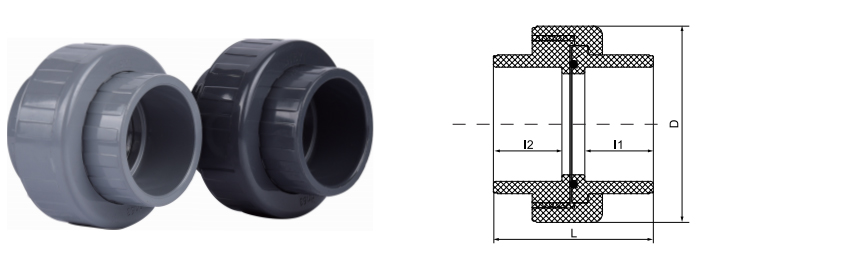

d.n	DN	D	l	I1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · TRE PEZZI

Unione UPVC/CPVC I

Il raccordo SCH80/DIN UPVC/CPVC I è un raccordo specializzato in tre pezzi progettato per facilitare la connessione e la disconnessione rapida delle sezioni di tubazione senza richiedere modifiche permanenti al sistema. Realizzati in conformità agli standard ASTM SCH80 e DIN, questi raccordi forniscono un'interfaccia versatile per la gestione dei fluidi ad alta pressione. La variante UPVC (cloruro di polivinile non plastificato) è progettata per la resistenza chimica generale e i sistemi idrici a temperatura ambiente, mentre la versione CPVC (cloruro di polivinile clorurato) estende le capacità di servizio agli ambienti corrosivi ad alta temperatura. La guarnizione O-ring interna garantisce una transizione a prova di perdite, rendendolo un componente critico per i sistemi che richiedono frequenti manutenzioni o riconfigurazioni modulari nei settori dell'industria pesante.

SCH80/DIN

UPVC/CPVC

EPDM/FKM

PN10-PN16

⦿

Compatibilità doppio standard

Disponibile nelle specifiche dimensionali SCH80 (ANSI) e DIN, garantendo un'integrazione perfetta nei progetti di tubazioni internazionali e nelle infrastrutture esistenti.

⦿

Inerzia chimica

La struttura polimerica resiste all'ossidazione, alle incrostazioni e alla corrosione elettrochimica, mantenendo l'integrità strutturale durante il trasporto di acidi, basi e sali aggressivi.

⦿

Intervallo di resistenza termica

Le unità UPVC supportano operazioni fino a 60°C, mentre le varianti CPVC ospitano fluidi ad alta temperatura fino a 95°C, fornendo stabilità per l'energia nucleare e il trattamento delle batterie al litio.

⦿

Valutazione dell'alta pressione

Lo spessore della parete SCH80 offre maggiore resistenza meccanica e capacità di contenimento della pressione rispetto ai raccordi SCH40 standard.

Insieme di parametri tecnici

Parametro tecnico Dettagli delle specifiche

Composizione materiale UPVC (cloruro di polivinile) / CPVC (cloruro di polivinile clorurato)

Conformità agli standard ASTM D2467 (SCH80), DIN 8061/8062

Materiale sigillante EPDM/FKM (Viton) O-rings for chemical compatibility

Tipi di connessione Presa (saldatura a solvente) o filettata (NPT/BSPT)

Pressione di esercizio PN10 / PN16 (a seconda della temperatura e del diametro)

Scenari applicativi primari

⚙

Semiconduttori ed elettronica

Convogliamento di acqua ultrapura (UPW) e sostanze chimiche di grado elettronico negli ambienti delle camere bianche per prevenire la contaminazione ionica.

⚙

Energia e lavorazione chimica

Manipolazione degli elettroliti nella produzione di batterie al litio, produzione di celle solari fotovoltaiche e trasporto acido-base negli impianti metallurgici.

⚙

Trattamento delle acque

Integrazione in impianti di trattamento delle acque reflue industriali, sistemi di desalinizzazione e reti di distribuzione dell'acqua potabile.

⚙

Alimentare e farmaceutico

Trasporto di fluidi in ambienti sanitari che richiedono materiali per tubazioni non tossici e non lisciviabili conformi agli standard FDA e NSF.

Linee guida per l'installazione

Applicazione del cemento solvente: assicurarsi che il bicchiere e l'estremità del tubo siano puliti e asciutti prima di applicare il primer e il cemento solvente appropriati. Concedere un tempo di polimerizzazione sufficiente in base alle tabelle di pressione del produttore prima dell'attivazione del sistema.
Ispezione della tenuta: prima del montaggio, verificare che l'O-ring sia posizionato correttamente e privo di detriti. Se necessario, lubrificare con un lubrificante a base di silicone; evitare oli a base di petrolio che possono degradare le guarnizioni in EPDM.
Dilatazione termica: nelle installazioni CPVC ad alta temperatura, tenere conto del coefficiente di espansione lineare. I raccordi dovrebbero essere posizionati in modo da evitare sollecitazioni eccessive causate dal movimento termico.
Condizioni di conservazione: conservare i raccordi in un'area ombreggiata, lontano dall'esposizione diretta ai raggi UV, per evitare l'infragilimento del materiale a lungo termine. Conservare le unità nella loro confezione originale per proteggere le filettature e le superfici di tenuta da danni meccanici.

Note critiche sulla manutenzione

Dopo ogni smontaggio sostituire sempre la guarnizione O-ring. Il riutilizzo delle guarnizioni compresse porta a prestazioni di perdita imprevedibili.
Ispezionare periodicamente le filettature del dado di raccordo per rilevare eventuali segni di deformazione o sbiancamento da stress, soprattutto nei sistemi con frequenti cicli di temperatura.
Non utilizzare strumenti metallici per serrare il dado di raccordo oltre il serraggio manuale più un quarto di giro. Una coppia eccessiva induce fessurazioni da stress nei dadi termoplastici.
Per i raccordi in CPVC in servizio continuo a temperature superiori a 80°C, implementare un protocollo di ispezione semestrale per scolorimento del materiale o screpolature superficiali.
