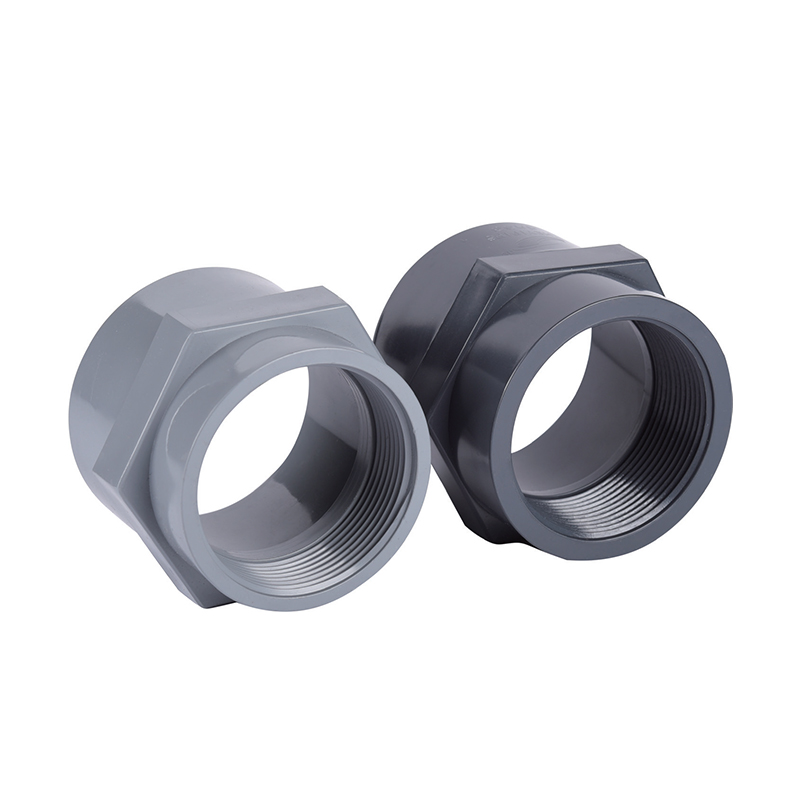

Adattatore femmina SCH8O/DIN UPVC/CPVC

L'adattatore femmina UPVC/CPVC garantisce un collegamento sicuro con i raccordi per tubi standard, prevenendo efficacemente le perdite e migliorando la sicurezza e l'affidabilità del sistema di tubazioni.

È ampiamente utilizzato nei sistemi idraulici domestici, nei sistemi HVAC e nel trasporto di fluidi industriali. I nostri adattatori femmina UPVC/CPVC offrono prestazioni e durata, con vantaggi quali struttura leggera, facilità di installazione e bassi costi di manutenzione.

Contattaci

Precedente：SCH8O/DIN UPVC/CPVC Ⅰ Unione
Prossimo：Adattatore maschio SCH8O/DIN UPVC/CPVC

parametro applicazione Norme tecniche

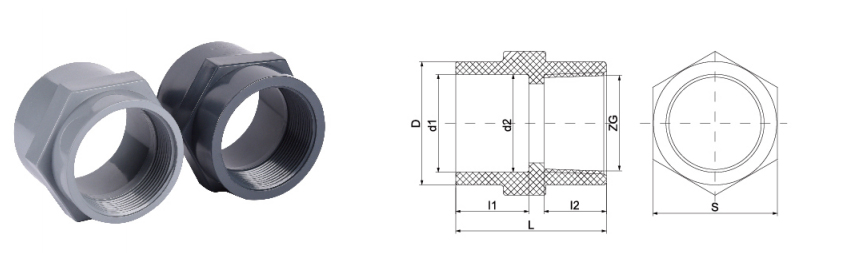

DIMENSIONE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
	D	29	35	42	52	61	75	90	106	127
	l	45	51	56	62	70	75	80	90	108
	I1	20	22	24	28	31	38	44	51	61.5
	I2	19	20	23	24	27	28	29	31	38
	S	30	36	45	54	64	77	91	108	130
	ZG	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
ANSI	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	l	40.22	44.4	49.6	55.25	58.25	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	TNP	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
JIS	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	l	40.22	44.4	49.6	55.25	58.45	66.6	77.5	83.65	99.7
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	TNP	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"

SCH80/DIN · TRANSIZIONE FILETTATA

Adattatore femmina UPVC/CPVC

Presa x filettatura femmina · NPT/BSPT · PN10-PN16

L'adattatore femmina SCH80/DIN UPVC/CPVC è un raccordo termoplastico critico progettato per facilitare la transizione tra tubazioni non metalliche e componenti maschio filettati, come valvole, manometri o sezioni di tubi metallici. Realizzati in conformità con la Schedula 80 (SCH80) o gli standard DIN, questi adattatori sono progettati con uno spessore di parete maggiore per resistere a pressioni interne e sollecitazioni meccaniche più elevate rispetto ai raccordi standard. Le filettature interne femmina sono lavorate con precisione per garantire una tenuta a prova di perdite quando integrate nei sistemi di tubazioni in pressione. Utilizzando resine UPVC (cloruro di polivinile non plastificato) o CPVC (cloruro di polivinile clorurato), questi componenti forniscono una soluzione chimicamente inerte per il trasporto di fluidi corrosivi e acqua ad elevata purezza, mantenendo l'integrità strutturale in un'ampia gamma di temperature industriali e concentrazioni chimiche.

UPVC/CPVC SCH80 / DIN NPT / BSPT PN10-PN16

①

Inerzia chimica

La resistenza a un ampio spettro di acidi, basi e sali previene la degradazione dei materiali e la contaminazione dei fluidi in ambienti di lavorazione sensibili.

②

Stabilità termica

Le varianti CPVC supportano temperature di esercizio fino a 93°C (200°F), rendendole adatte per la movimentazione di liquidi corrosivi caldi e sistemi di acqua industriale.

③

Bassa perdita di attrito

La finitura liscia della superficie interna riduce al minimo la turbolenza e la caduta di pressione, riducendo il fabbisogno energetico per il trasporto dei fluidi.

④

Compatibilità standardizzata

La conformità agli standard dimensionali SCH80 e DIN garantisce un'integrazione perfetta con le infrastrutture e le apparecchiature di tubazioni industriali globali.

Specifiche tecniche

Opzioni materiali UPVC (Grigio/Blu) / CPVC (Grigio chiaro/Crema)

Conformità agli standard ASTM D2467 (SCH80), DIN 8063, ISO 1452

Valutazione della pressione Classi di pressione PN10, PN16 o SCH80

Tipo di connessione Presa (cemento solvente) x filettatura femmina NPT/BSPT

Gamma di dimensioni Da 1/2" a 4" (DN15 - DN100)

Compatibilità del thread

Le filettature femmina sono progettate per accoppiarsi con componenti filettati maschio NPT o BSPT standard. La geometria della filettatura conica fornisce una tenuta meccanica alle interferenze se combinata con il nastro in PTFE. Per i sistemi che gestiscono fluidi di elevata purezza, selezionare filettature con specifiche di bava ridotte.

Resistenza chimica

UPVC offre resistenza alla maggior parte degli acidi e delle basi inorganici fino a 60°C. Il CPVC estende la compatibilità chimica a una gamma più ampia di acidi organici e mezzi clorurati a temperature elevate. Verificare sempre la compatibilità con la chimica di processo specifica.

Scenari applicativi primari

⛭

Chimica e metallurgia

Trasporto di acido solforico, acido cloridrico e soda caustica nelle linee di decapaggio e lavorazione.

⛭

Elettronica e semiconduttori

Distribuzione di acqua ultrapura (UPW) e prodotti chimici di grado elettronico in cui è necessario evitare la contaminazione ionica.

⛭

Energia rinnovabile

Sistemi di tubazioni per la produzione di batterie al litio e produzione di celle fotovoltaiche (PV).

⛭

Trattamento delle acque

Movimentazione di acque reflue industriali, permeato RO (osmosi inversa) e distribuzione di acqua potabile.

⛭

Alimentare e farmaceutico

Trasporto sanitario di acqua deionizzata e soluzioni cleaning-in-place (CIP).

Linee guida per l'installazione

Sigillatura della filettatura: utilizzare solo nastro in PTFE (Teflon) progettato per filettature in plastica. Evitare l'uso di sigillanti per tubi a base di solventi che potrebbero causare fessurazioni da stress ambientale (ESC) nei materiali UPVC o CPVC.
Gestione della coppia: non serrare eccessivamente gli adattatori filettati femmina. Le filettature in plastica sono soggette a strappi o rotture se viene applicata una forza meccanica eccessiva. In genere è sufficiente un serraggio manuale più uno o due giri.
Cementazione con solvente: assicurarsi che l'estremità dell'invasatura sia pulita e adescata prima di applicare il cemento solvente appropriato. Rispettare i tempi di presa e polimerizzazione consigliati in relazione alla temperatura ambiente e al diametro del tubo.
Condizioni di conservazione: conservare i raccordi in un'area fresca e ombreggiata, lontano dall'esposizione diretta ai raggi UV per prevenire l'infragilimento a lungo termine. Conservare i componenti nella confezione originale per proteggere le filettature da danni fisici e detriti.

Restrizioni critiche

Non utilizzare adattatori femmina CPVC con acidi ossidanti come l'acido nitrico con una concentrazione superiore al 15% a temperature elevate.
Evitare carichi da impatto o improvvisi picchi di pressione superiori a 1,5 volte la pressione di esercizio nominale.
Non adatto al servizio a vapore o all'esposizione continua ai raggi UV senza rivestimento protettivo.
Non utilizzare mai chiavi per tubi in metallo direttamente sul corpo dell'adattatore in plastica. Utilizzare chiavi a nastro o strumenti imbottiti per evitare scriccature sulla superficie.
Non applicare sigillante per filettature alle prime due filettature per evitare l'intrusione di sigillante nel flusso del fluido.

Questi adattatori femmina sono utilizzati nei settori chimico, metallurgico, fotovoltaico, nucleare, litio, semiconduttori elettronici, alimentare, farmaceutico, automobilistico e di trattamento delle acque industriali per la gestione di liquidi acido-alcalini, acqua ultrapura, acqua potabile, acqua di grado elettronico e condotte per acque reflue industriali.
