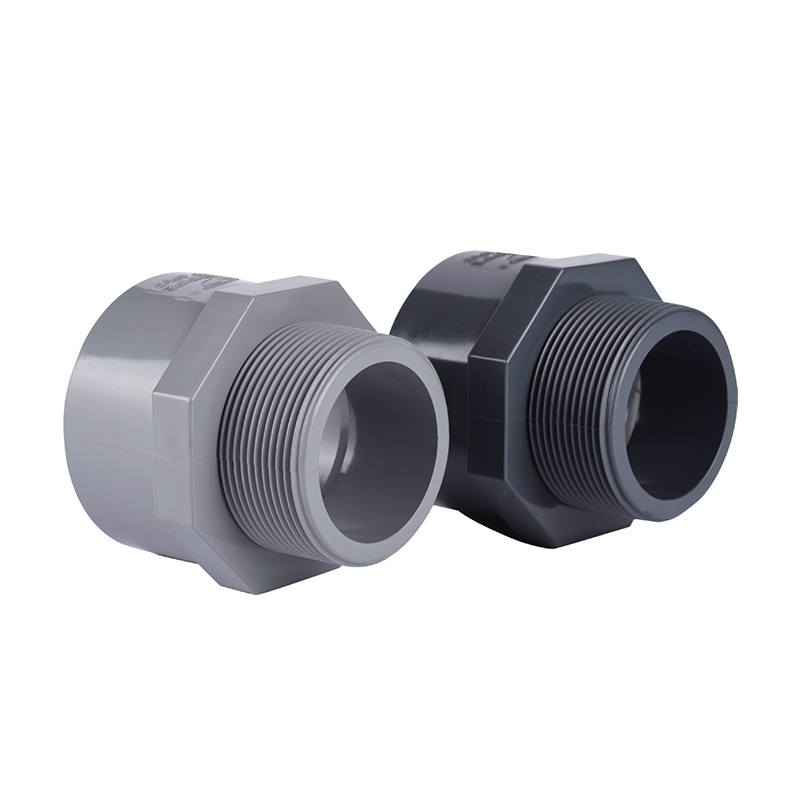

Adattatore maschio SCH8O/DIN UPVC/CPVC

Un'estremità dell'adattatore maschio UPVC/CPVC è dotata di filettature esterne per un collegamento stretto con raccordi filettati internamente, mentre l'altra estremità può essere incastrata, saldata con solvente o collegata con altri metodi, fornendo flessibilità per varie specifiche del tubo.

L'adattatore maschio UPVC/CPVC semplifica i processi di installazione e migliora l'efficienza del lavoro. Le sue proprietà leggere, durevoli e non tossiche lo rendono la scelta ideale per l'approvvigionamento idrico residenziale, i sistemi HVAC e il trasporto di fluidi industriali.

Contattaci

Precedente：Adattatore femmina SCH8O/DIN UPVC/CPVC
Prossimo：SCH8O/DIN UPVC/CPVC Tappo

parametro applicazione Norme tecniche

DIMENSIONE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
	D	29	35	42	52	61	75	90	106	127
	l	45	51	56	62	70	75	80	90	108
	I1	20	22	24	28	31	38	44	51	61.5
	I2	19	20	23	24	27	28	29	31	38
	S	30	36	45	54	64	77	91	108	130
	ZG	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
ANSI	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.55	35.3	43.66	50	59.85	72.25	88	105.45	132
	l	41.5	45.9	51.5	56.8	61.5	71	82	88.65	104.65
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	TNP	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
	D	29.55	35.3	43.66	50	59.85	72.25	88	105.45	132
	l	41.5	45.9	51.5	56.8	61.5	71	82	88.65	104.65
	I1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	TNP	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"

SCH80 · DIN · TRANSIZIONE FILETTATA

Adattatore maschio UPVC/CPVC

Presa x maschio NPT/metrico · Connessione saldata a solvente

L'adattatore maschio SCH80/DIN UPVC/CPVC è un raccordo progettato con precisione progettato per la transizione tra tubazioni in plastica saldate a solvente e componenti filettati. Realizzati in conformità con la Schedula 80 (SCH80) e gli standard DIN, questi adattatori offrono uno spessore di parete rinforzato per gestire pressioni interne più elevate e garantire resistenza meccanica in ambienti difficili. L'integrazione di cloruro di polivinile non plastificato (UPVC) o cloruro di polivinile clorurato (CPVC) di alta qualità garantisce l'inerzia chimica, rendendoli adatti al trasporto di fluidi aggressivi. Questi adattatori sono dotati di filettature metriche o NPT esterne standard, consentendo collegamenti sicuri a valvole, pompe e strumentazione metallica senza il rischio di corrosione elettrolitica.

UPVC/CPVC

Opzioni materiali

SCH80/DIN

Standard

NPT/Metrico

Tipi di discussione

93°C / 200°F

Temp. massima CPVC

⚡

Resistenza chimica

I materiali UPVC e CPVC non sono reattivi a un ampio spettro di acidi, basi e sali, prevenendo la degradazione dei tubi durante i processi chimici corrosivi.

⚡

Conformità alla valutazione della pressione

Le specifiche della Schedula 80 forniscono pareti più spesse rispetto alle tubazioni standard, consentendo agli adattatori di mantenere l'integrità strutturale in condizioni di pressione del sistema elevata.

⚡

Stabilità termica

Le varianti CPVC sono progettate per resistere a temperature di esercizio fino a 93°C (200°F), ampliando la gamma di applicazioni ai liquidi caldi corrosivi e ai sistemi di scambio di calore industriali.

⚡

Filettatura anticorrosione

A differenza delle controparti in metallo, questi adattatori maschi in plastica non arrugginiscono né si scalano, garantendo l'integrità della filettatura a lungo termine e tenute meccaniche a prova di perdite.

Caratteristiche tecniche del prodotto

Opzioni materiali UPVC (cloruro di polivinile) / CPVC (cloruro di polivinile clorurato)

Conformità agli standard ASTM D2467 (SCH80), DIN 8063

Tipo di connessione Presa (cemento solvente) x filettatura maschio (NPT/sistema metrico)

Intervallo di temperatura UPVC: da 0°C a 60°C | CPVC: da 0°C a 93°C

Identificazione del colore UPVC (grigio scuro) / CPVC (grigio chiaro/beige)

Note sulla compatibilità dei thread

Le filettature maschio esterne sono conformi ai profili di filettatura metrica o NPT standard (National Pipe Taper). Il design conico crea una tenuta meccanica con interferenza se accoppiato con filettature femmina compatibili. Per applicazioni farmaceutiche o di elevata purezza, seleziona adattatori con sbavatura della filettatura per ridurre al minimo l'intrappolamento di particelle.

Declassamento della pressione

I valori di pressione per gli adattatori maschio dipendono dalla temperatura. A 20°C, gli adattatori SCH80 UPVC supportano pressioni di esercizio fino a 16 bar. A 60°C declassare a 8 bar. Il CPVC mantiene una maggiore ritenzione della pressione a temperature elevate. Consultare le tabelle pressione-temperatura per il dimensionamento specifico.

▶

Chimica e metallurgia

Trasporto di acido solforico, acido cloridrico e soda caustica nelle linee di decapaggio e negli impianti di lavorazione.

▶

Semiconduttori ed elettronica

Distribuzione di acqua ultrapura (UPW) e sostanze chimiche di grado elettronico in cui la contaminazione ionica deve essere ridotta al minimo.

▶

Energia e Fotovoltaico

Sistemi di tubazioni per la produzione di batterie al litio e processi di produzione di celle solari che coinvolgono elettroliti aggressivi.

▶

Trattamento delle acque

Integrazione nel trattamento delle acque reflue industriali, impianti di desalinizzazione e sistemi di distribuzione dell'acqua potabile.

▶

Farmaceutico e Alimentare

Trasporto sanitario di acqua deionizzata e fluidi cleaning-in-place (CIP).

▣

Linee guida per l'installazione

Sigillatura della filettatura: utilizzare nastro in PTFE (Teflon) per garantire una tenuta ermetica sulle filettature maschio. Evitare l'uso di sigillanti per tubi a base di solventi che potrebbero contenere sostanze chimiche che causano fessurazioni da stress ambientale in UPVC o CPVC.
Gestione della coppia: serrare a mano l'adattatore maschio nel raccordo femmina, seguito da uno o due giri con una chiave. Un serraggio eccessivo può portare a fratture da stress nelle filettature di plastica.
Saldatura con solvente: assicurarsi che l'estremità del bicchiere e il tubo siano puliti con un primer specializzato prima di applicare il cemento solvente appropriato per il materiale specifico (UPVC o CPVC).
Condizioni di conservazione: conservare i raccordi in un ambiente fresco, lontano dalla luce solare diretta. L'esposizione prolungata ai raggi UV può portare, nel tempo, all'infragilimento e allo scolorimento dei materiali.

⚠

Restrizioni critiche

Non utilizzare adattatori maschi CPVC con acido nitrico concentrato superiore al 15% o con acido solforico fumante.
Evitare di sottoporre l'adattatore a rapidi sbalzi di temperatura superiori a 10°C al minuto.
Non idoneo per la sterilizzazione a vapore o con mezzi gassosi superiori a 2 bar di pressione.
Non applicare composti per giunti di tubi contenenti distillati di petrolio alle filettature di plastica.
Non utilizzare mai chiavi di riserva in metallo direttamente sul corpo dell'adattatore: utilizzare chiavi a nastro per evitare danni alla superficie.

Questi adattatori maschio vengono utilizzati nei settori chimico, metallurgico, fotovoltaico, nucleare, litio, semiconduttori elettronici, alimentare, farmaceutico, automobilistico e di trattamento delle acque industriali per liquidi acido-alcalini, acqua ultrapura, acqua potabile, acqua di grado elettronico e condotte per acque reflue industriali.
