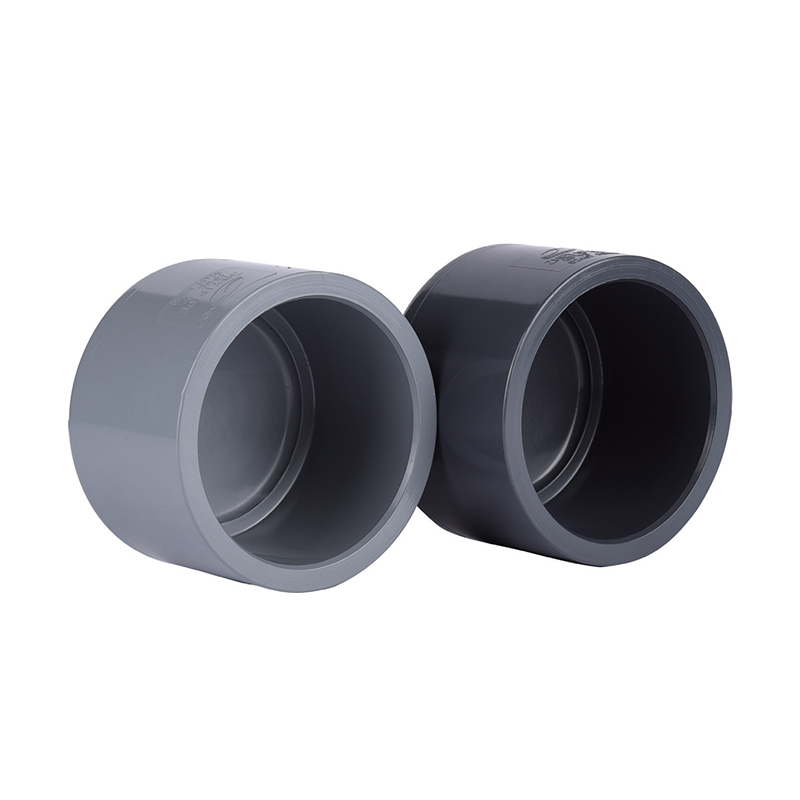

SCH8O/DIN UPVC/CPVC Tappo

I tappi UPVC sono leggeri ma robusti, progettati per sigillare le estremità di vari sistemi di tubazioni, prevenendo efficacemente perdite medie e garantendo la stabilità del sistema. Grazie a un design preciso, i cappucci UPVC/CPVC sono facili da installare, consentendo di risparmiare tempo e costi durante la costruzione.

Applicabili in condutture industriali, sistemi idraulici e irrigazione agricola, sono disponibili in varie dimensioni per soddisfare requisiti diversi garantendo al contempo prestazioni di tenuta.

Contattaci

Precedente：Adattatore maschio SCH8O/DIN UPVC/CPVC
Prossimo：SCH8O/DIN UPVC/CPVC Reducer Bushing

parametro applicazione Norme tecniche

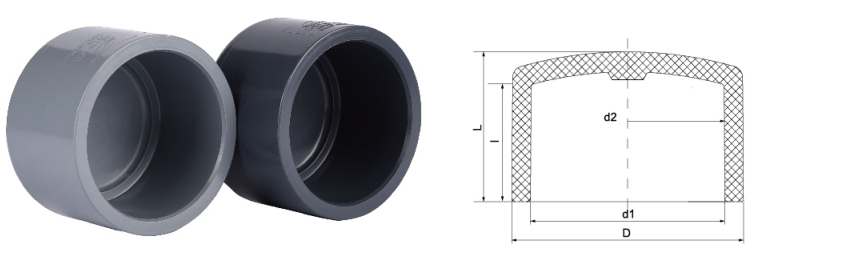

DIoooMENSIONE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	l	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	I	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSI	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	l	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	I	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	l	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	I	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · RACCORDO DI TERMINAZIONE

Tappo UPVC/CPVC

Estremità della presa · Saldatura a solvente · Opzione filettata

Il tappo SCH80/DIN UPVC/CPVC è un componente terminale critico progettato per fornire una tenuta sicura e a prova di perdite all'estremità delle reti di tubazioni pressurizzate. Realizzati in conformità con gli standard metrici ASTM SCH80 e DIN, questi cappucci sono realizzati con resine di cloruro di polivinile non plastificato (UPVC) o cloruro di polivinile clorurato (CPVC). Le dimensioni della parete più spesse del profilo SCH80 consentono valori di pressione più elevati rispetto ai raccordi di servizio standard. Questi componenti sono utilizzati specificatamente in ambienti che coinvolgono mezzi chimici aggressivi, acqua ultrapura e trasporto di fluidi ad alta temperatura. La composizione del materiale garantisce resistenza alle incrostazioni e alla corrosione elettrochimica, mantenendo l'integrità strutturale nei complessi sistemi di gestione dei fluidi industriali.

Inerzia chimica

Entrambe le varianti UPVC e CPVC mostrano un'elevata resistenza a un ampio spettro di acidi, basi, sali e ossidanti, prevenendo la degradazione del materiale nei processi chimici corrosivi.

Tolleranza all'alta pressione

Lo spessore della parete SCH80 fornisce un robusto limite di pressione, consentendo ai tappi di resistere a picchi di pressione del sistema e pressioni operative costanti nel trattamento delle acque industriali.

Stabilità termica

Le opzioni CPVC estendono il campo operativo a temperature fino a 93°C (200°F), rendendole adatte alla movimentazione di liquidi corrosivi caldi e alla lavorazione farmaceutica.

Foro interno liscio

Il basso coefficiente di attrito delle superfici interne riduce al minimo la caduta di pressione e impedisce l'accumulo di crescita biologica o depositi minerali.

Confronto dei materiali · UPVC vs CPVC

Caratteristica

Tappo in PVC

Tappo CPVC

Conformità agli standard

ASTM D2467 (SCH80)/DIN 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Temperatura massima

60°C (140°F)

93°C (200°F)

Tipo di connessione

Presa (cemento solvente) / Filettata

Resistenza alla corrosione

Alto (acidi/basi)

Molto alta (acidi/basi/alta temperatura)

Colore comune

Grigio scuro

Grigio Chiaro/Avorio

Campi di applicazione industriale

⌂

Elettronica e semiconduttori

Interruzione dei circuiti di acqua ultrapura (UPW) e di acqua di grado elettronico in cui è necessario evitare la lisciviazione.

⌂

Energia e fotovoltaico

Utilizzato nelle linee di produzione di celle solari per il trasporto di fluidi di attacco acido e acque reflue industriali.

⌂

Chimica e metallurgia

Sigillatura sicura di linee di alimentazione chimica, vasche di decapaggio e tubi di lavorazione metallurgica.

⌂

Alimentare e farmaceutico

Fornitura di acqua potabile e fluidi di processo conformi a severi requisiti di igiene e inerzia.

⌂

Trattamento delle acque industriali

Applicabile nella produzione di batterie al litio e nei sistemi di trattamento delle acque reflue industriali automobilistiche.

⛭

Linee guida per l'installazione e la conservazione

Saldatura con solvente: assicurarsi di utilizzare il primer e il cemento solvente corretti specificatamente formulati per UPVC o CPVC. Consentire un tempo di polimerizzazione adeguato in base al programma di pressione del produttore prima di testare il sistema.
Condizioni di conservazione: conservare i tappi in un ambiente fresco, lontano dall'esposizione diretta ai raggi ultravioletti (UV). L'esposizione prolungata alla luce solare può portare nel tempo all'infragilimento dei materiali.
Connessioni filettate: per le versioni filettate, utilizzare nastro in PTFE o sigillanti per filettature compatibili. Non serrare eccessivamente, poiché le filettature di plastica possono subire rotture da stress se viene applicata una forza eccessiva.
Manipolazione: verificare l'eventuale presenza di crepe sottili o danni da impatto fisico prima dell'installazione, soprattutto in ambienti con clima freddo dove la resistenza agli urti termoplastici è ridotta.

◉

Limiti operativi critici

Non utilizzare tappi in UPVC con fluidi superiori a 60°C o con agenti ossidanti concentrati come acido nitrico superiore al 15%.
I cappucci in CPVC non sono idonei per il servizio con vapore o per l'esposizione continua a solventi clorurati a temperature elevate.
Evitare carichi d'urto o picchi improvvisi di pressione superiori a 1,5 volte la pressione di esercizio nominale.
Non utilizzare mai chiavi per tubi in metallo direttamente sul corpo del cappuccio: utilizzare chiavi a nastro per evitare scriccature sulla superficie e aumenti di sollecitazioni.
Non applicare cemento solvente alle connessioni filettate. I sigillanti per filettature sono necessari per le installazioni dei cappucci filettati.
