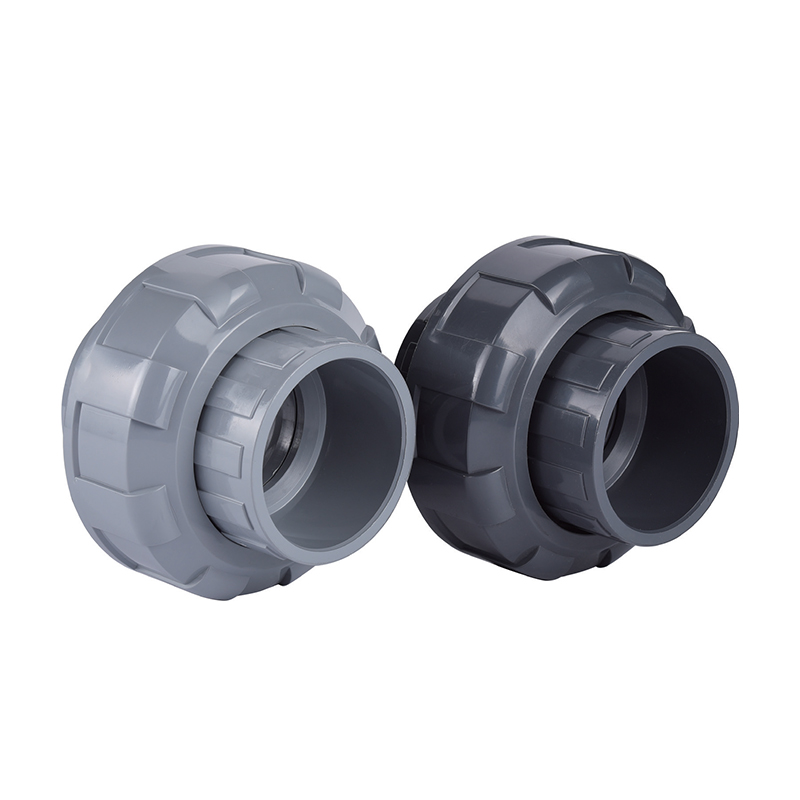

SCH8O/DIN UPVC/CPVC Ⅱ Unione

L'unione UPVC/CPVCⅡ mostra proprietà anti-invecchiamento, mantenendo le prestazioni fisiche e chimiche anche in ambienti difficili. Il suo design consente un'installazione rapida e semplice senza strumenti complessi, risparmiando tempo e costi.

L'unione offre prestazioni di tenuta eccezionali, prevenendo efficacemente le perdite e garantendo la stabilità e la sicurezza del sistema.

Contattaci

Precedente：Giunto a sella SCH8O/DIN UPVC/CPVC
Prossimo：SCH8O/DIN UPVC/CPVC Ⅰ Unione

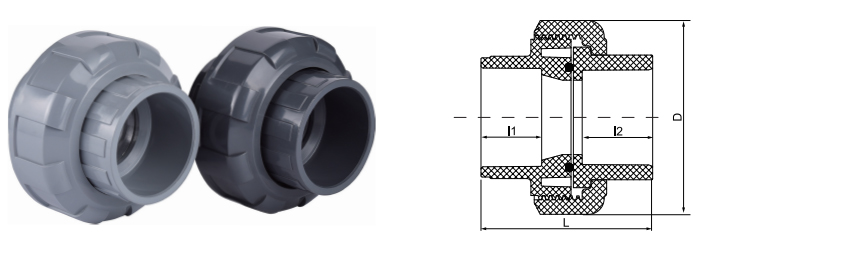

parametro applicazione Norme tecniche

d.n	DN	D	l	I1	I2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80/DIN · RACCORDO IN TRE PEZZI

Unione UPVC/CPVC Tipo II

Presa o filettata · Guarnizione EPDM/FKM · Doppio standard

Il raccordo SCH80/DIN UPVC/CPVC II è un componente critico progettato per il collegamento sicuro e la facile manutenzione dei sistemi di tubazioni termoplastiche industriali. Progettato per soddisfare sia gli standard metrici ASTM Schedule 80 che DIN, questo raccordo presenta una struttura in tre pezzi che consente la disconnessione delle sezioni del tubo senza tagliare la linea. La variante UPVC (cloruro di polivinile non plastificato) fornisce resistenza chimica per il trattamento generale dell'acqua e il trasporto di fluidi corrosivi, mentre la versione CPVC (cloruro di polivinile clorurato) è utilizzata specificamente per applicazioni a temperature più elevate e trattamenti chimici aggressivi. Le filettature lavorate con precisione e gli O-ring in EPDM o FKM di alta qualità garantiscono una tenuta a prova di perdite in condizioni di pressione nominale, rendendolo una scelta standard per la movimentazione di fluidi industriali e di elevata purezza.

Compatibilità doppio standard

Disponibili nelle specifiche SCH80 (ASTM) e DIN per integrarsi perfettamente in diverse configurazioni di tubazioni internazionali.

Versatilità dei materiali

Opzioni UPVC per fluidi corrosivi a temperatura ambiente e CPVC per resistenza chimica a temperature elevate fino a 93°C (200°F).

Manutenibilità del sistema

Il design del raccordo facilita la sostituzione rapida di valvole o apparecchiature, riducendo i tempi di fermo in ambienti di lavorazione continua.

Inerzia chimica

Il materiale termoplastico non corrosivo impedisce la lisciviazione degli ioni, mantenendo la purezza del mezzo in applicazioni elettroniche o farmaceutiche sensibili.

Specifiche tecniche

Opzioni materiali

UPVC (grigio), CPVC (grigio chiaro/beige)

Valutazione della pressione

PN16 o SCH80 (varia in base alle dimensioni e alla temperatura)

Tipo di connessione

Presa (cemento solvente) o filettata (NPT/PT)

Materiale sigillante

O-ring in EPDM o FKM (Viton).

Conformità agli standard

ASTM D2467, ASTM F439, DIN 8063

▣

Semiconduttori ed elettronica

Trasporto di acqua ultrapura (UPW) e prodotti chimici di grado elettronico in cui è necessario eliminare la contaminazione metallica.

▣

Chimica e metallurgia

Trasporto di acidi, basi e sali in linee di placcatura, processi di decapaggio e sistemi di dosaggio chimico.

▣

Energia rinnovabile

Tubazioni per la produzione di celle fotovoltaiche (PV) e il trattamento dell'elettrolita delle batterie agli ioni di litio.

▣

Trattamento delle acque industriali

Movimentazione delle acque reflue industriali, dissalazione dell'acqua di mare e distribuzione dell'acqua potabile.

▣

Alimentare e farmaceutico

Trasporto sanitario di acqua deionizzata e soluzioni cleaning-in-place (CIP).

Linee guida per l'installazione

Saldatura con solvente: assicurarsi che le estremità dei tubi siano squadrate e sbavate. Utilizzare il primer appropriato e il cemento solvente specifico per il materiale (UPVC o CPVC) per garantire un legame molecolare.
Ispezione dell'O-ring: prima del montaggio, verificare che l'O-ring sia posizionato correttamente nella sua scanalatura e privo di detriti per evitare perdite del bypass.
Serraggio manuale: i raccordi dovrebbero generalmente essere serrati a mano. Evitare una coppia eccessiva con le chiavi, poiché una forza eccessiva può causare fessurazioni da stress nei componenti dei dadi termoplastici.
Condizioni di conservazione: conservare in un ambiente fresco e asciutto, lontano dall'esposizione diretta ai raggi UV per prevenire il degrado a lungo termine della struttura polimerica.
Dilatazione termica: se utilizzato in linee CPVC ad alta temperatura, assicurarsi che il sistema di tubazioni includa adeguati anelli di espansione per prevenire sollecitazioni meccaniche sui giunti di unione.

Manutenzione e ispezione

Controllare periodicamente il dado di raccordo per eventuali segni di scorrimento o fessurazione, soprattutto nelle applicazioni termiche ad alto numero di cicli.
Sostituire gli O-ring durante qualsiasi smontaggio. Il riutilizzo di guarnizioni compresse o invecchiate compromette l'integrità delle perdite.
Per i raccordi in CPVC utilizzati con prodotti chimici a caldo, ispezionare annualmente eventuali cambiamenti di colore o ammorbidimenti della superficie come indicatori di attacco chimico.
Non utilizzare lubrificanti a base di petrolio su filettature o O-ring. Utilizzare solo lubrificanti a base di silicone o PTFE approvati per materiali termoplastici.
Quando si ricollega dopo la manutenzione, assicurarsi che le filettature siano pulite e non danneggiate. La filettatura incrociata porta al guasto immediato della tenuta.

Questi sindacati sono ampiamente utilizzati nei settori chimico, metallurgico, fotovoltaico, nucleare, litio, semiconduttori elettronici, alimentare, farmaceutico, automobilistico e di trattamento delle acque industriali per la gestione di liquidi acido-alcalini, acqua ultrapura, acqua potabile, acqua di grado elettronico e condutture di acque reflue industriali.
