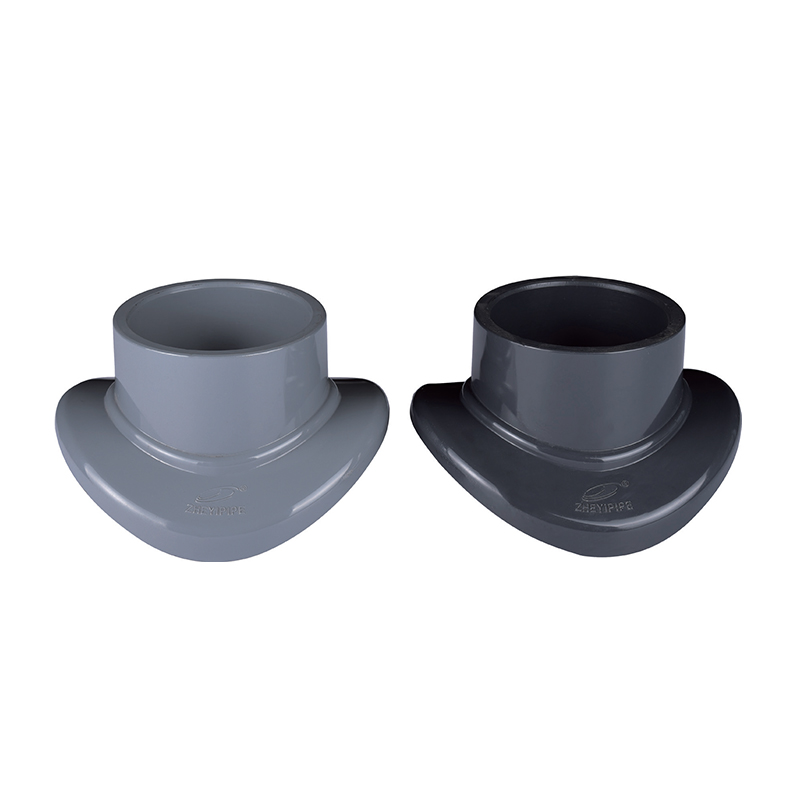

Giunto a sella SCH8O/DIN UPVC/CPVC

Il giunto a sella è rinomato per il suo esclusivo design a forma di sella, che consente collegamenti di derivazione senza tagliare o danneggiare la tubazione principale. Ciò semplifica l'installazione e riduce le difficoltà e i costi di costruzione fornendo allo stesso tempo prestazioni di tenuta per evitare perdite.

È adatto per sistemi di fornitura di acqua calda e fredda, sistemi di protezione antincendio e settori quali quello chimico e farmaceutico. I giunti a sella UPVC/CPVC forniscono soluzioni di connessione affidabili per diverse applicazioni.

Contattaci

Precedente：Accoppiatore riduttore UPVC/CPVC
Prossimo：SCH8O/DIN UPVC/CPVC Ⅱ Unione

parametro applicazione Norme tecniche

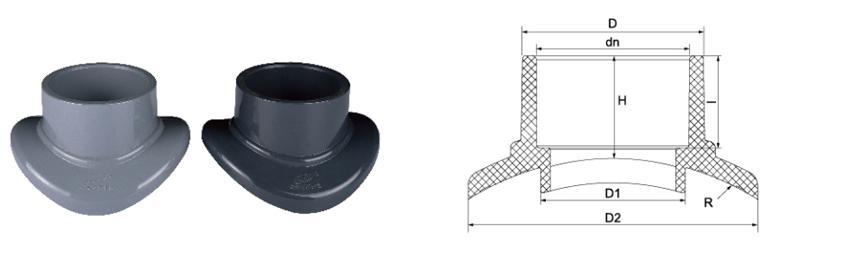

Dimensione nominale Φ	ΦD	ΦD1	ΦD2	R	H	io
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · GIUNTO A SELLA

Soluzione di connessione diramata UPVC/CPVC

Design a pinza · Nessun taglio della tubazione · Conformità al doppio standard

Il giunto a sella SCH80/DIN UPVC/CPVC è un componente specializzato progettato per diramare le tubazioni esistenti senza la necessità di tagliare o riconfigurare ampiamente il sistema. Realizzati in conformità agli standard dimensionali americani SCH80 ed europei DIN, questi giunti a sella sono disponibili in materiali cloruro di polivinile non plastificato (UPVC) e cloruro di polivinile clorurato (CPVC). La struttura meccanica è costituita da un design clamp-on in due parti che crea una connessione a prova di perdite attorno al tubo principale, facilitando l'installazione di linee secondarie per la distribuzione del fluido. Questi giunti sono progettati per resistere a concentrazioni chimiche concentrate e ambienti ad alta pressione comuni nella movimentazione dei fluidi industriali, fornendo un'interfaccia stabile per sensori, manometri o estensioni laterali dei tubi.

◆

Inerzia chimica

Entrambe le varianti UPVC e CPVC mostrano un'elevata resistenza agli acidi, alle basi e ai sali, prevenendo il degrado del materiale durante il trasporto di fluidi industriali corrosivi o acqua ultrapura.

◆

Integrità strutturale

Lo spessore della parete SCH80 offre valori di pressione maggiori rispetto ai raccordi standard, garantendo che il giunto a sella mantenga la tenuta anche in caso di fluttuazioni idrauliche.

◆

Facilità di integrazione

Il meccanismo a morsetto consente una rapida espansione delle reti di tubazioni, riducendo significativamente le ore di manodopera e i tempi di inattività del sistema durante gli aggiornamenti o la manutenzione della struttura.

◆

Versatilità della temperatura

La variante CPVC supporta intervalli di temperatura elevati fino a 93°C (200°F), rendendola adatta al trasporto di liquidi corrosivi caldi e al trattamento delle acque industriali.

Specifiche tecniche

Conformità agli standard ASTM SCH80, DIN 8061/8062

Opzioni materiali UPVC (cloruro di polivinile), CPVC (cloruro di polivinile clorurato)

Tipo di connessione Morsetto meccanico con guarnizione O-ring / interfaccia cemento solvente

Gamma di dimensioni Compatibile con diametri di tubi primari da 20 mm a 400 mm

Pressione di esercizio PN10 - PN16 (a seconda delle dimensioni e del materiale)

Caratteristiche principali

Il design a morsetto elimina il taglio della tubazione

La guarnizione O-ring fornisce una connessione di derivazione a prova di perdite

Compatibile con le dimensioni dei tubi SCH80 e DIN

Il grado CPVC supporta applicazioni con liquidi caldi fino a 93°C

Adatto per l'installazione di sensori, manometri o tubi laterali

Riduce i tempi di inattività del sistema durante l'espansione

Semiconduttori ed elettronica

Distribuzione di acqua di grado elettronico e acqua ultrapura (UPW) all'interno di camere bianche dove è richiesta una bassa lisciviabilità.

Chimica e metallurgia

Trasporto sicuro di acidi concentrati e liquidi alcalini negli impianti di placcatura dei metalli e di lavorazione chimica.

Energia rinnovabile

Infrastruttura di tubazioni per la produzione di celle solari fotovoltaiche e linee di produzione di elettroliti per batterie al litio.

Trattamento delle acque industriali

Movimentazione di acque reflue industriali, desalinizzazione dell'acqua di mare e trasporto di acqua deionizzata in impianti nucleari e per uso alimentare.

▼

Linee guida per l'installazione

Preparazione della superficie: assicurarsi che la superficie del tubo principale sia priva di detriti, graffi o umidità prima di montare il giunto a sella per garantire che la guarnizione raggiunga una tenuta ermetica.
Controllo della coppia: quando si serrano i bulloni meccanici sul morsetto della sella, applicare una coppia uniforme su tutti i punti per prevenire sollecitazioni localizzate sul materiale UPVC/CPVC, che potrebbero portare a rotture da stress ambientale.
Utilizzo dell'adesivo: per i tipi a sella saldati con solvente, utilizzare il primer e il cemento appropriati specificati per UPVC o CPVC. Non mescolare cementi destinati a tipi di materiali diversi.
Condizioni di conservazione: conservare i componenti in un ambiente fresco e asciutto, lontano dall'esposizione diretta ai raggi UV. Le radiazioni ultraviolette a lungo termine possono influenzare nel tempo la resistenza agli urti dei polimeri a base di PVC.

▲

Manutenzione e ispezione

Ispezionare periodicamente la guarnizione O-ring per rilevare segni di deformazione da compressione o attacco chimico. Sostituirlo se si osservano crepe o appiattimenti.
Controllare annualmente la coppia dei bulloni. Le vibrazioni o i cicli termici possono causare l'allentamento graduale del morsetto meccanico.
Per i giunti a sella in CPVC in servizio a caldo, monitorare l'eventuale scolorimento o fragilità come primi indicatori del degrado del materiale.
Durante lo smontaggio, sostituire tutte le guarnizioni e gli O-ring anziché riutilizzare le vecchie guarnizioni per mantenere l'integrità a prova di perdite.

Questi giunti a sella vengono utilizzati nei settori chimico, metallurgico, fotovoltaico, nucleare, litio, semiconduttori elettronici, alimentare, farmaceutico, automobilistico e di trattamento delle acque industriali per la movimentazione di liquidi acido-alcalini, acqua ultrapura, acqua potabile, acqua di grado elettronico e condotte per acque reflue industriali.

DIN 8061/8062 ASTM SCH80 Resistente ai raggi UV (selezionare i gradi) Resistente agli agenti chimici
