Flangia ad anello SCH8O/DIN UPVC/CPVC

La flangia ad anello in UPVC/CPVC viene utilizzata in applicazioni industriali ed edili. Offre resistenza alla corrosione e prestazioni ad alta temperatura, rendendolo adatto al trasporto di vari liquidi e gas.

La flangia è progettata per una facile installazione, garantendo collegamenti sicuri dei tubi e riducendo i rischi di perdite. La flangia ad anello in UPVC/CPVC è ideale per settori quali il trattamento delle acque, i prodotti chimici e l'HVAC, prolungando di fatto la durata dei sistemi di tubazioni.

Contattaci

Precedente：SCH8O/DIN UPVC/CPVC Blind Flange
Prossimo：Tee di riduzione SCH8O/DIN UPVC/CPVC

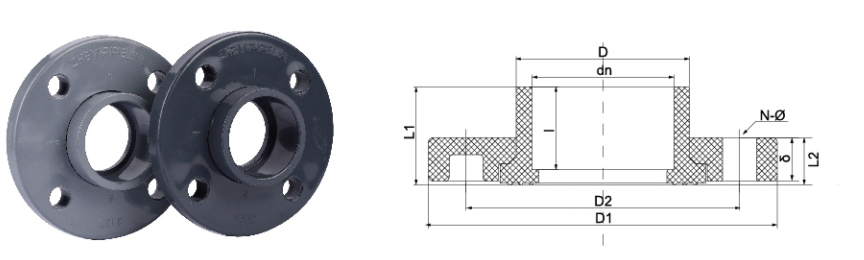

parametro applicazione Norme tecniche

DIoooMENSIONE/NOME.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DINOSAURO	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	I	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	I	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	I	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

Flangia ad anello SCH80/DINOSAURO PVC/CPVC - Collegamenti di tubazioni sicuri e versatili

La flangia ad anello SCH80/DIN è un componente ingegnerizzato progettato per creare connessioni affidabili e smontabili nei sistemi di tubazioni in PVC e CPVC. Facilita l'integrazione di tubazioni in plastica con flange, pompe e valvole metalliche, nel rispetto degli stEard SCH80 e DIN. Questo prodotto è fabbricato per garantire coerenza dimensionale e integrità meccanica in condizioni operative specificate, rendendolo adatto per un'ampia gamma di applicazioni industriali.

Caratteristiche del prodotto

Doppia compatibilità standard: Progettato per adattarsi a entrambi SCH80 and DIN modelli di bulloni, che forniscono una soluzione versatile per i sistemi che richiedono compatibilità internazionale. Questa funzionalità semplifica gli appalti per progetti che devono rispettare molteplici standard regionali.
Resistenza alla corrosione: Fabbricato da UPVC (Cloruro di polivinile non plastificato) o CPVC (Cloruro di polivinile clorurato), il corpo della flangia è resistente a un ampio spettro di sostanze chimiche, acidi, alcali e sali. Questa caratteristica è fondamentale per l'uso a lungo termine in ambienti corrosivi.
Integrità strutturale: Il design ad anello consente alla flangia di ruotare liberamente per l'allineamento dei bulloni, semplificando l'installazione mentre il mozzo centrale mantiene una connessione rigida al tubo. Ciò previene lo stress sui giunti e garantisce una tenuta sicura.
Valutazione ad alta pressione: Progettato per resistere a valori di pressione coerenti con il programma dei tubi SCH80, rendendolo adatto per applicazioni che richiedono una tolleranza alla pressione più elevata rispetto ai sistemi in PVC standard.

Specifiche tecniche

Materiale	Dimensioni	Standard	Pressione nominale
UPVC (PVC-U) / CPVC (PVC-C)	Fare riferimento alle specifiche SCH80 e DIN	ASTM D1784 / DIN EN ISO 1452	PN10 / Classe 150
Taglie disponibili	Tipo di connessione	Colore	Compatibilità della guarnizione
Da 1/2 pollice a 12 pollici (da DN15 a DN300)	Presa in cemento solvente	Grigio (UPVC), Grigio chiaro/Marrone chiaro (CPVC)	EPDM, FPM (FKM)

Campi di applicazione

La flangia ad anello SCH80/DIN viene utilizzata in sistemi che richiedono una connessione sicura, resistente agli agenti chimici e smontabile. Le applicazioni tipiche includono:

Impianti di trattamento delle acque e delle acque reflue
Impianti di lavorazione e movimentazione chimica
Tubazioni di processo industriale per fluidi corrosivi
Piscine e sistemi acquatici che richiedono componenti robusti e duraturi
Operazioni minerarie e di raffinazione
Impianti di produzione di energia

---

Domande frequenti

1. In che cosa una flangia ad anello in UPVC differisce da una flangia fissa tradizionale nell'installazione e nell'applicazione?

Una flangia ad anello è dotata di un anello a rotazione libera, che semplifica l'allineamento dei fori dei bulloni durante l'installazione, un vantaggio significativo in spazi ristretti o quando i tubi sono già fissati. Una flangia fissa richiede un allineamento rotazionale preciso dell'intera sezione del tubo, il che può essere più impegnativo. Il meccanismo di rotazione della flangia dell'anello aiuta anche a ridurre lo stress sul sistema di tubazioni, in particolare quando si collega a componenti metallici fissi. Per istruzioni di installazione specifiche e best practice, consulta la nostra documentazione tecnica o contatta il nostro team di supporto.

2. Quali sono i limiti di temperatura e pressione per la flangia in CPVC SCH80/DIN e come si confronta con le flange metalliche in ambienti corrosivi?

La flangia SCH80/DIN CPVC è progettata per applicazioni a temperature più elevate rispetto all'UPVC, con una temperatura massima di servizio tipicamente fino a 200°F (93°C) e una pressione nominale coerente con gli standard SCH80. Sebbene le flange metalliche abbiano spesso valori di pressione finale più elevati, sono soggette alla corrosione causata da molti prodotti chimici industriali. Al contrario, la flangia in CPVC mantiene la sua integrità strutturale nei mezzi corrosivi, che possono degradare le alternative metalliche. La decisione tra CPVC e flangia metallica dovrebbe basarsi su un'analisi completa del tipo di fluido, della temperatura operativa e della pressione richiesta. Il nostro team di ingegneri è in grado di fornire un'analisi dettagliata della compatibilità dei materiali per la vostra specifica applicazione.

Azienda

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group SÌ Cina Flangia ad anello SCH8O/DIN UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica fornitore E fatto su misura Flangia ad anello SCH8O/DIN UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica fabbrica. Fondata nel 2007, l azienda si concentra sulla ricerca e sviluppo, produzione, vendita e assistenza di tubi industriali in CPVC e UPVC. L azienda ha ottenuto numerose certificazioni, tra cui la licenza per la produzione di attrezzature speciali, la licenza per l igiene dei prodotti idrici della provincia di Zhejiang, la certificazione del sistema di gestione della qualità IS09001, la certificazione del sistema di gestione ambientale IS014001 e la certificazione del sistema di gestione della salute e sicurezza sul lavoro IS045001. L azienda detiene oltre 50 diritti di proprietà intellettuale indipendenti e diritti di importazione ed esportazione autonomi. Per offrire prodotti diversificati e servizi migliori, l azienda ha introdotto tecnologie avanzate, attrezzature, materie prime e sistemi di gestione esclusivi provenienti da Germania e Stati Uniti. Nel corso degli anni, i nostri prodotti sono stati ampiamente utilizzati nel trasporto in condotte di liquidi acidi e alcalini, acqua ultrapura, acqua potabile, acqua pura di grado elettronico e acque reflue industriali nei settori chimico, metallurgico, fotovoltaico, nucleare, delle batterie al litio, dei semiconduttori elettronici, alimentare, medicale, automobilistico, del trattamento delle acque industriali e in altri settori. Attualmente, il Gruppo ZHEYI ha fondato più di 30 società di vendita in tutto il Paese ed esporta tutti i tipi di prodotti in Europa, America, Asia sud-orientale e altri Paesi e regioni, riscuotendo un notevole successo tra i clienti nazionali ed esteri.

Certificato d onore

Notizia

Comprensione delle valvole UPVC/CPVC UPVC/CPVC (Din/ANSI):...
Sep 11,2025
Introduzione alle valvole UPVC e CPVC Cosa sono Valvole UPVC e CPVC ? L'UPVC (polivinil cloruro non plasiati) e CPVC (polivinil cloruro clorurati) sono durevoli termoplastiche resistenti alla corrosi...
saperne di più
Raccordi per tubi UPVC/CPVC: la guida definitiva per l'ins...
Sep 04,2025
Introduzione: una guida completa a Raccordi per tubi UPVC/CPVC Nella costruzione moderna, il rinnovamento della casa e i campi industriali, i sistemi di condutture sono un'ancora di salvezza indispensabi...
saperne di più
Scegliere la valvola UPVC o CPVC destra per la manipolazio...
Aug 25,2025
La selezione della valvola corretta è una decisione critica in qualsiasi elaborazione chimica o impianto di produzione di batterie agli ioni di litio. La scelta sbagliata può portare a perdite, costosi tempi di inatti...
saperne di più

Lasciate un messaggio

Rigoroso controllo di qualità

Il Gruppo ZHEYI aderisce al principio della "qualità prima di tutto", adotta attrezzature all avanguardia a livello internazionale e materie prime di alta qualità, controlla rigorosamente ogni fase della produzione e si impegna a fornire prodotti di pipeline con prestazioni eccellenti e aspetto raffinato.

L azienda utilizza le attrezzature di produzione più avanzate e materiali di alta qualità, tra cui la giapponese Sekisui e la statunitense Lubrizol. "ZHEYI" combina perfettamente una tecnologia di produzione all avanguardia con una gestione professionale, e ogni prodotto viene sottoposto a rigorosi controlli di qualità, dalla produzione all ispezione fino alla consegna finale, garantendo la perfetta combinazione di estetica e funzionalità.
Test di prestazioni di precisione

Da ZHEYI, ogni prodotto è realizzato con cura meticolosa, non solo puntando su un design estetico raffinato, ma anche puntando sempre a un eccellente qualità intrinseca. Rigorosi test di prestazione garantiscono che il prodotto mantenga stabilità e durata anche in condizioni difficili.:

● Prova di densità: misura la densità del materiale per garantire l uniformità e la stabilità delle strutture.
● Test della temperatura di rammollimento Vicat: valuta il grado di rammollimento dei materiali in condizioni di alta temperatura per garantire la capacità del prodotto di resistere alla deformazione in vari ambienti.
● Test del forno: simula la resistenza al calore a lungo termine e verifica la capacità del prodotto di resistere a temperature elevate per lungo tempo.
● Prova idrostatica: valuta la resistenza dei tubi in condizioni di alta pressione per garantire la sicurezza e l affidabilità del prodotto.
● Prova d urto con maglio a caduta: testa la resistenza all urto del prodotto durante il trasporto, l installazione e l uso quotidiano.

Flangia ad anello SCH8O/DIN UPVC/CPVC Conoscenza del settore

Come selezionare correttamente Flangia ad anello in UPVC/CPVC ? Guida alla valutazione della pressione e all'adattamento della temperatura

Le flange ad anello in UPVC (cloruro di polivinile non plastificato) e CPVC (cloruro di polivinile clorurato) svolgono un ruolo fondamentale nei sistemi di tubazioni industriali, soprattutto in situazioni in cui è necessario tamponare l'espansione termica, le vibrazioni o lo spostamento dei tubi. Per una corretta selezione è necessario considerare attentamente le proprietà dei materiali, la pressione nominale, l'intervallo di temperatura e i requisiti specifici delle applicazioni industriali. Quella che segue è una guida alla selezione per diversi settori:

1. Selezione dei materiali: UPVC vs CPVC
UPVC: adatto per scenari a temperatura normale (0°C~60°C) e bassa pressione, resistenza alla corrosione acida e alcalina, basso costo, comunemente utilizzato nell'acqua potabile (acqua potabile) e nel trattamento delle acque industriali (trattamento delle acque industriali).
CPVC: maggiore resistenza alla temperatura (-20°C~110°C), maggiore resistenza alla pressione, adatto per mezzi ad alta temperatura, come il trasporto di refrigeranti nell'industria fotovoltaica o fluidi corrosivi nella metallurgia (metallurgia).

2. Adattamento del livello di pressione
Classe 150: Adatto per sistemi a bassa pressione, come acqua potabile sicura e erogazione di acqua ultrapura per semiconduttori elettronici.
Classe 200/Classe 300: Adatto per scenari di media e alta pressione, come condotte ausiliarie di centrali nucleari o sistemi di scarico ad alta pressione di acque reflue industriali.

3. Guida all'adattamento delle applicazioni industriali
Medicinale: deve essere conforme agli standard FDA, è preferibile il CPVC (resistenza alla sterilizzazione ad alta temperatura) e il livello di pressione è solitamente di Classe 150.
Fotovoltaico: il CPVC è più adatto perché prevede la circolazione di refrigerante ad alta temperatura e richiede resistenza alla temperatura e alla pressione (Classe 200).
Metallurgia: ambiente fortemente acido/alcalino, UPVC (temperatura normale) o CPVC (alta temperatura), il livello di pressione deve essere selezionato in base alla pressione di pompaggio (solitamente Classe 200~300).
Energia nucleare: i tubi ausiliari possono utilizzare CPVC (versione modificata resistente alle radiazioni), Classe 300 per garantire ridondanza di sicurezza.
Semiconduttore elettronico: il sistema ad acqua ultrapura consiglia UPVC (basso precipitato), la Classe 150 è sufficiente.

4. Raccomandazioni per l'installazione e la manutenzione
Evitare sovratemperature e sovrapressioni: l'UPVC si ammorbidisce facilmente a >60° °C, mentre il CPVC richiede un supporto aggiuntivo a >110° °C.
Adattamento del materiale di tenuta: le guarnizioni in EPDM sono adatte all'acqua potabile, mentre le guarnizioni in PTFE sono più adatte agli acidi forti (come le acque reflue metallurgiche).
Ispezione regolare: gli ambienti altamente corrosivi, come le acque reflue industriali, richiedono cicli di manutenzione più brevi.
