Tee di riduzione SCH8O/DIN UPVC/CPVC

Il raccordo a T di riduzione in UPVC/CPVC viene utilizzato nei settori del trattamento delle acque, chimico ed edile. Realizzato con materiali UPVC o CPVC di alta qualità, è caratterizzato da resistenza alla corrosione e prestazioni ad alta temperatura.

Il Reducing Tee è progettato per collegare tubi di diverso diametro, consentendo transizioni fluide nel sistema di tubazioni, riducendo la resistenza al flusso e migliorando l'efficienza complessiva. È facile da installare, offre tenuta per prevenire perdite ed è leggero per un comodo trasporto e installazione. Il Reducing Tee è conforme agli standard internazionali per garantire una qualità affidabile.

Contattaci

Precedente：Flangia ad anello SCH8O/DIN UPVC/CPVC
Prossimo：SCH8O/DIN UPVC/CPVC 45°Gomito

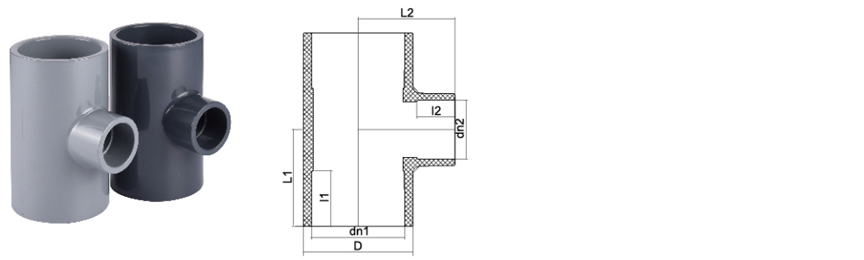

parametro applicazione Norme tecniche

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

Tee di riduzione SCH80/DIN UPVC/CPVC - Soluzioni di raccordo per tubi conformi agli standard

Questa pagina prodotto fornisce specifiche tecniche e dettagli applicativi per i nostri tee di riduzione in UPVC/CPVC standard SCH80 e DIN. Questi raccordi sono progettati per un preciso reindirizzamento del flusso e una riduzione del diametro nei sistemi di tubazioni industriali, garantendo prestazioni affidabili in varie applicazioni di trasferimento di fluidi.

Caratteristiche del prodotto

Conformità al doppio standard: Prodotto in conformità agli standard ASTM D1784 (SCH80) e DIN 8063, garantendo precisione dimensionale e compatibilità con un'ampia gamma di reti di tubazioni industriali.
Resistenza alla corrosione: Realizzato in cloruro di polivinile non plastificato (UPVC) e cloruro di polivinile clorurato (CPVC), resistente ad acidi, alcali, sali e altre sostanze chimiche corrosive. Questa proprietà prolunga la durata utile nei processi chimici, nel trattamento delle acque e nelle applicazioni di laboratorio.
Integrità strutturale: Progettato con uno spessore della parete robusto per resistere ad alte variazioni di pressione e temperatura, mantenendo la stabilità del giunto sotto stress operativo. Adatto sia per applicazioni a pressione che non a pressione, compresi sistemi per acqua potabile, prodotti chimici industriali e acque reflue.
Collegamento senza soluzione di continuità: Progettato per collegamenti in cemento solvente o filettati sicuri e senza perdite, facilitando un'installazione efficiente e la manutenzione del sistema. Il foro interno preciso favorisce un flusso fluido regolare, riducendo al minimo la perdita di pressione e la turbolenza.

Specifiche tecniche

Parametro	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Materiale	UPVC (Tipo I Grado I), CPVC (Classe cellulare 23447)	UPVC, CPVC
Standard	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Pressione di esercizio	Fino a 150 PSI a 73,4°F (23°C)	PN 10 / PN 16
Intervallo di temperatura	UPVC: da 0°C a 60°C; CPVC: da -10°C a 95°C	UPVC: da 0°C a 60°C; CPVC: da -10°C a 95°C

Aree di applicazione

Il raccordo a T di riduzione SCH80/DIN UPVC/CPVC è un componente integrante nei sistemi che richiedono una gestione del flusso duratura e affidabile. La sua applicazione abbraccia diversi settori, tra cui:

Lavorazione e stoccaggio chimico
Impianti di trattamento e distribuzione dell'acqua
Sistemi di gestione delle acque reflue
Linee di trasferimento di fluidi di laboratorio
Lavorazione di alimenti e bevande

Richieste comuni di appalti

1. Quali sono le principali differenze tra i tee di riduzione standard SCH80 e DIN e come faccio a selezionare quello giusto per il mio progetto?

La differenza principale risiede nei loro standard dimensionali e nei valori di pressione. SCH80 è uno standard americano basato sulla dimensione del tubo, mentre DIN è uno standard metrico europeo basato sulla pressione nominale (PN). I raccordi SCH80 sono comunemente utilizzati in Nord America per applicazioni ad alta pressione, mentre il DIN è prevalente in Europa e Asia. La scelta corretta dipende dall'infrastruttura di tubazioni esistente e dai requisiti del progetto. Per informazioni dettagliate sulle dimensioni e sulla compatibilità, consultare le specifiche tecniche o contattare il nostro team di ingegneri per garantire un'integrazione perfetta.

2. Come si confrontano la temperatura e la pressione nominale di un raccordo a T di riduzione in UPVC con quelle di un raccordo a T di riduzione in CPVC in un ambiente di lavorazione chimica?

I raccordi in UPVC e CPVC sono entrambi altamente resistenti agli agenti chimici, ma differiscono nei limiti di temperatura operativa. L'UPVC è adatto per applicazioni con una temperatura massima di circa 60°C (140°F), mentre il CPVC può gestire temperature più elevate fino a 95°C (203°F) ed è adatto per fluidi corrosivi caldi. Se l'applicazione prevede liquidi caldi o vapore, un raccordo a T di riduzione in CPVC è la scelta più appropriata e affidabile. La scelta del materiale corretto è fondamentale per l'integrità e la longevità del sistema. Le nostre schede tecniche dei prodotti contengono curve di declassamento della pressione specifiche per varie temperature, che devono essere riviste in base alle vostre specifiche condizioni operative.

Azienda

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group SÌ Cina Tee di riduzione SCH8O/DIN UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica fornitore E fatto su misura Tee di riduzione SCH8O/DIN UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica fabbrica. Fondata nel 2007, l azienda si concentra sulla ricerca e sviluppo, produzione, vendita e assistenza di tubi industriali in CPVC e UPVC. L azienda ha ottenuto numerose certificazioni, tra cui la licenza per la produzione di attrezzature speciali, la licenza per l igiene dei prodotti idrici della provincia di Zhejiang, la certificazione del sistema di gestione della qualità IS09001, la certificazione del sistema di gestione ambientale IS014001 e la certificazione del sistema di gestione della salute e sicurezza sul lavoro IS045001. L azienda detiene oltre 50 diritti di proprietà intellettuale indipendenti e diritti di importazione ed esportazione autonomi. Per offrire prodotti diversificati e servizi migliori, l azienda ha introdotto tecnologie avanzate, attrezzature, materie prime e sistemi di gestione esclusivi provenienti da Germania e Stati Uniti. Nel corso degli anni, i nostri prodotti sono stati ampiamente utilizzati nel trasporto in condotte di liquidi acidi e alcalini, acqua ultrapura, acqua potabile, acqua pura di grado elettronico e acque reflue industriali nei settori chimico, metallurgico, fotovoltaico, nucleare, delle batterie al litio, dei semiconduttori elettronici, alimentare, medicale, automobilistico, del trattamento delle acque industriali e in altri settori. Attualmente, il Gruppo ZHEYI ha fondato più di 30 società di vendita in tutto il Paese ed esporta tutti i tipi di prodotti in Europa, America, Asia sud-orientale e altri Paesi e regioni, riscuotendo un notevole successo tra i clienti nazionali ed esteri.

Certificato d onore

Notizia

Comprensione delle valvole UPVC/CPVC UPVC/CPVC (Din/ANSI):...
Sep 11,2025
Introduzione alle valvole UPVC e CPVC Cosa sono Valvole UPVC e CPVC ? L'UPVC (polivinil cloruro non plasiati) e CPVC (polivinil cloruro clorurati) sono durevoli termoplastiche resistenti alla corrosi...
saperne di più
Raccordi per tubi UPVC/CPVC: la guida definitiva per l'ins...
Sep 04,2025
Introduzione: una guida completa a Raccordi per tubi UPVC/CPVC Nella costruzione moderna, il rinnovamento della casa e i campi industriali, i sistemi di condutture sono un'ancora di salvezza indispensabi...
saperne di più
Scegliere la valvola UPVC o CPVC destra per la manipolazio...
Aug 25,2025
La selezione della valvola corretta è una decisione critica in qualsiasi elaborazione chimica o impianto di produzione di batterie agli ioni di litio. La scelta sbagliata può portare a perdite, costosi tempi di inatti...
saperne di più

Lasciate un messaggio

Rigoroso controllo di qualità

Il Gruppo ZHEYI aderisce al principio della "qualità prima di tutto", adotta attrezzature all avanguardia a livello internazionale e materie prime di alta qualità, controlla rigorosamente ogni fase della produzione e si impegna a fornire prodotti di pipeline con prestazioni eccellenti e aspetto raffinato.

L azienda utilizza le attrezzature di produzione più avanzate e materiali di alta qualità, tra cui la giapponese Sekisui e la statunitense Lubrizol. "ZHEYI" combina perfettamente una tecnologia di produzione all avanguardia con una gestione professionale, e ogni prodotto viene sottoposto a rigorosi controlli di qualità, dalla produzione all ispezione fino alla consegna finale, garantendo la perfetta combinazione di estetica e funzionalità.
Test di prestazioni di precisione

Da ZHEYI, ogni prodotto è realizzato con cura meticolosa, non solo puntando su un design estetico raffinato, ma anche puntando sempre a un eccellente qualità intrinseca. Rigorosi test di prestazione garantiscono che il prodotto mantenga stabilità e durata anche in condizioni difficili.:

● Prova di densità: misura la densità del materiale per garantire l uniformità e la stabilità delle strutture.
● Test della temperatura di rammollimento Vicat: valuta il grado di rammollimento dei materiali in condizioni di alta temperatura per garantire la capacità del prodotto di resistere alla deformazione in vari ambienti.
● Test del forno: simula la resistenza al calore a lungo termine e verifica la capacità del prodotto di resistere a temperature elevate per lungo tempo.
● Prova idrostatica: valuta la resistenza dei tubi in condizioni di alta pressione per garantire la sicurezza e l affidabilità del prodotto.
● Prova d urto con maglio a caduta: testa la resistenza all urto del prodotto durante il trasporto, l installazione e l uso quotidiano.

Tee di riduzione SCH8O/DIN UPVC/CPVC Conoscenza del settore

Selezione di Tee di riduzione in UPVC/CPVC nei sistemi di tubazioni industriali: standard dimensionali, valori di pressione e compatibilità chimica

Nei sistemi di tubazioni industriali, la scelta dei raccordi a T riducenti in UPVC/CPVC (Reducing Tees) deve tenere in considerazione in modo esaustivo gli standard dimensionali, i valori di pressione e la compatibilità chimica per garantire la sicurezza del sistema e la stabilità a lungo termine. Di seguito sono riportati i punti chiave di selezione per diverse applicazioni industriali:

1. Standard dimensionali e valori di pressione
L'UPVC (cloruro di polivinile non plastificato) è adatto per scenari di temperatura normale e bassa pressione (come ≤60°C) ed è comunemente utilizzato nell'acqua potabile, nel trattamento delle acque industriali e in altri sistemi. Le dimensioni devono essere conformi agli standard ISO 1452 o ASTM D1785.

Il CPVC (cloruro di polivinile clorurato) ha una maggiore resistenza alla temperatura (fino a 90°C) ed è adatto per fluidi ad alta temperatura, come tubi di raffreddamento nell'industria fotovoltaica o processi di decapaggio in metallurgia. Deve essere conforme agli standard ASTM F441 e la pressione nominale deve corrispondere alla progettazione del sistema (ad esempio SCH 80/40).

2. Compatibilità chimica
Diversi settori industriali hanno requisiti rigorosi sulla corrosività dei materiali:

L'industria dei semiconduttori elettronici e quella medica necessitano di tubi ad elevata purezza. Il CPVC ha un'eccellente resistenza chimica e può resistere all'acqua ultrapura e ai mezzi acidi/alcali deboli.
Nel sistema ausiliario delle centrali nucleari, l'UPVC/CPVC deve superare il test di resistenza alle radiazioni per evitare perdite dovute alla degradazione chimica.
Quando le acque reflue industriali contengono sostanze corrosive (come cloro e solfuro), il CPVC ha una migliore resistenza alla corrosione rispetto all'UPVC, ma è necessario verificarne le prestazioni anti-invecchiamento dopo un contatto prolungato.

3. Suggerimenti per l'adattamento delle applicazioni industriali
Acqua potabile sicura: per garantire la non tossicità è preferibile l'UPVC certificato NSF.
Scenari ad alta temperatura/corrosivi (come metallurgia, fotovoltaico): il CPVC è più affidabile ed è necessario prestare particolare attenzione al materiale di tenuta dell'interfaccia (come la guarnizione in EPDM).
Industria di precisione (semiconduttori, medicina): scegliere CPVC con una parete interna liscia per ridurre il rischio di residui di liquidi.
