Flangia cieca UPVC/CPVC

Le flange cieche UPVC/CPVC sono raccordi per tubi ad alte prestazioni ampiamente utilizzati in settori come sostanze chimiche, costruzione e trattamento delle acque. Offrono corrosione e resistenza ad alta temperatura, garantendo l'affidabilità in ambienti difficili.

Le flange cieche vengono utilizzate per sigillare le estremità dei gasdotti, prevenendo la perdita di liquidi o gas e facilitando la manutenzione e la riparazione del sistema. Il loro design leggero semplifica l'installazione e la gestione, mentre la loro forte compatibilità con altri raccordi per tubi standard soddisfa diversi requisiti di progetto.

La superficie liscia delle flange cieche UPVC/CPVC riduce la resistenza al fluido, contribuendo all'efficienza complessiva del sistema.

Contattaci

Precedente：Guarnizione flangia UPVC/CPVC
Prossimo：Flangia del looper UPVC/CPVC

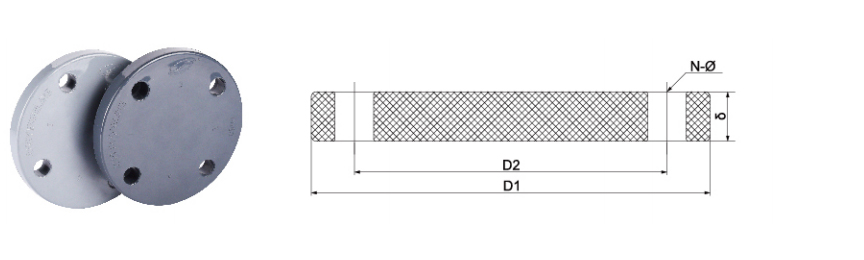

parametro applicazione Norme tecniche

Dimensione/nom		DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")
DIN	D1	95	105	115	140	150	165	185	200	220	249	284	339	392
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350
	Δ	12.7	14	15.8	16.5	20	20	23	26	28	30	31	35	35
	N-φ	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	12-φ22
Ansi	D1	89	98	108	117	128	155	178	192	229	254	284	343	406
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362
	Δ	12	14	14	16	16	16	18	18	20	20	22	24	26
	N-φ	4-φ16	4-φ16	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12-φ24
Jis	DL 1	70	75	90	100	105	120	140	150	175	210	240	290	355
	D0 lz	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289
	Δ	12	14	14	16	1a 0	16	18	18	20	20	22	24	26
	N-φ	4-φ15	4-φ15	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25

Azienda

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group SÌ Cina Flangia cieca UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica fornitore E fatto su misura Flangia cieca UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica fabbrica. Fondata nel 2007, l azienda si concentra sulla ricerca e sviluppo, produzione, vendita e assistenza di tubi industriali in CPVC e UPVC. L azienda ha ottenuto numerose certificazioni, tra cui la licenza per la produzione di attrezzature speciali, la licenza per l igiene dei prodotti idrici della provincia di Zhejiang, la certificazione del sistema di gestione della qualità IS09001, la certificazione del sistema di gestione ambientale IS014001 e la certificazione del sistema di gestione della salute e sicurezza sul lavoro IS045001. L azienda detiene oltre 50 diritti di proprietà intellettuale indipendenti e diritti di importazione ed esportazione autonomi. Per offrire prodotti diversificati e servizi migliori, l azienda ha introdotto tecnologie avanzate, attrezzature, materie prime e sistemi di gestione esclusivi provenienti da Germania e Stati Uniti. Nel corso degli anni, i nostri prodotti sono stati ampiamente utilizzati nel trasporto in condotte di liquidi acidi e alcalini, acqua ultrapura, acqua potabile, acqua pura di grado elettronico e acque reflue industriali nei settori chimico, metallurgico, fotovoltaico, nucleare, delle batterie al litio, dei semiconduttori elettronici, alimentare, medicale, automobilistico, del trattamento delle acque industriali e in altri settori. Attualmente, il Gruppo ZHEYI ha fondato più di 30 società di vendita in tutto il Paese ed esporta tutti i tipi di prodotti in Europa, America, Asia sud-orientale e altri Paesi e regioni, riscuotendo un notevole successo tra i clienti nazionali ed esteri.

Certificato d onore

Notizia

Valvole UPVC/CPVC resistenti al chimico e al litio (Din/AN...
Jun 26,2025
Nel mondo impegnativo della gestione dei fluidi industriali, la selezione di valvole appropriate è fondamentale per la sicurezza, l'efficienza e la longevità. Quando si tratta di sostanze chimiche corrosive, tra ...
saperne di più
La guida definitiva ai tubi UPVC per le industrie chimiche...
Jun 19,2025
Tubi UPVC (polivinil cloruro) non plasticizzato sono ampiamente utilizzati nella lavorazione chimica, nell'estrazione di litio e nelle applicazioni industriali ad alta pressione a causa della loro resistenz...
saperne di più
Tubi UPVC ad alte prestazioni per ambienti industriali dur...
Jun 12,2025
Tubi UPVC sono ampiamente utilizzati nelle industrie che richiedono una resistenza chimica e una durata eccezionali. Questo articolo esplora le caratteristiche chiave di tubi UPVC ad alta resistenza chimica per ...
saperne di più

Lasciate un messaggio

Rigoroso controllo di qualità

Il Gruppo ZHEYI aderisce al principio della "qualità prima di tutto", adotta attrezzature all avanguardia a livello internazionale e materie prime di alta qualità, controlla rigorosamente ogni fase della produzione e si impegna a fornire prodotti di pipeline con prestazioni eccellenti e aspetto raffinato.

L azienda utilizza le attrezzature di produzione più avanzate e materiali di alta qualità, tra cui la giapponese Sekisui e la statunitense Lubrizol. "ZHEYI" combina perfettamente una tecnologia di produzione all avanguardia con una gestione professionale, e ogni prodotto viene sottoposto a rigorosi controlli di qualità, dalla produzione all ispezione fino alla consegna finale, garantendo la perfetta combinazione di estetica e funzionalità.
Test di prestazioni di precisione

Da ZHEYI, ogni prodotto è realizzato con cura meticolosa, non solo puntando su un design estetico raffinato, ma anche puntando sempre a un eccellente qualità intrinseca. Rigorosi test di prestazione garantiscono che il prodotto mantenga stabilità e durata anche in condizioni difficili.:

● Prova di densità: misura la densità del materiale per garantire l uniformità e la stabilità delle strutture.
● Test della temperatura di rammollimento Vicat: valuta il grado di rammollimento dei materiali in condizioni di alta temperatura per garantire la capacità del prodotto di resistere alla deformazione in vari ambienti.
● Test del forno: simula la resistenza al calore a lungo termine e verifica la capacità del prodotto di resistere a temperature elevate per lungo tempo.
● Prova idrostatica: valuta la resistenza dei tubi in condizioni di alta pressione per garantire la sicurezza e l affidabilità del prodotto.
● Prova d urto con maglio a caduta: testa la resistenza all urto del prodotto durante il trasporto, l installazione e l uso quotidiano.

Flangia cieca UPVC/CPVC Conoscenza del settore

Specifiche di installazione e precauzioni di sigillatura per Flange cieche UPVC/CPVC

UPVC (polivinil cloruro non plasticizzato) e CPVC (cloruro di polivinil cloruro clorato) sono ampiamente utilizzate in molte industrie a causa della loro eccellente resistenza alla corrosione, prestazioni leggero e costi elevati, tra cui acqua potabile, metallugia. Per garantire il suo funzionamento stabile a lungo termine, l'installazione e la tenuta sono cruciali. Le seguenti sono specifiche e precauzioni chiave:

1. Specifiche di installazione
Allineamento e serratura della flangia
Prima dell'installazione, verificare se la superficie della flangia è piatta per evitare la concentrazione di sollecitazione dovuta al disallineamento.
Stringere gradualmente i bulloni in un ordine diagonale (si consiglia di utilizzare bulloni in acciaio inossidabile o resistenti alla corrosione) per evitare una forza irregolare da un lato e influire sulla tenuta.

Selezione della guarnizione
Seleziona guarnizioni adatte (come EPDM, PTFE o guarnizioni in gomma) secondo diversi supporti:
Acqua potabile e industria farmaceutica: deve essere conforme agli standard FDA o sanitari (come EPDM).
Industria delle acque reflue/industrie metallurgiche: le guarnizioni PTFE resistenti alla corrosione acida e alcali sono più adatte.

Adattamento della temperatura e della pressione
L'intervallo di temperatura UPVC (0 ° C ~ 60 ° C), CPVC può resistere a temperature più elevate (-40 ° C ~ 93 ° C) e i materiali devono essere strettamente distinti in scenari come fotovoltaici (sistemi di raffreddamento) o energia nucleare (pipeline ausiliarie).
Evitare l'uso di sovrapressione, in particolare nei sistemi idrici di alta purezza nel settore dei semiconduttori elettronici, in cui le fluttuazioni della pressione possono causare deformazioni della flangia.

Supporto e ammortizzatore
I sistemi di gasdotti lunghi (come gli impianti di trattamento delle acque industriali) richiedono ulteriori staffe per ridurre il carico di vibrazione delle flange cieche.

2. Precauzioni di sigillatura
Pulizia della superficie
Pulire accuratamente la superficie di tenuta della flangia e la parete interna della conduttura prima dell'installazione per impedire al particolato (come i detriti metallici nell'industria metallurgica) di influenzare l'effetto di tenuta.

Evita eccessivamente
I materiali UPVC/CPVC hanno una bassa durezza. L'over-spot di bulloni può causare cracking della flangia, specialmente in ambienti a bassa temperatura (come i sistemi di raffreddamento dell'impianto fotovoltaico).

Controllo della compatibilità dei media
L'industria dei semiconduttori farmaceutica/elettronica deve garantire che il materiale della flangia cieca non rilasci sostanze dannose (come i plastificanti).
Nel trattamento delle acque reflue industriali, è necessario resistere alla corrosione chimica come cloro e solfuro.

Manutenzione regolare
Nell'energia nucleare o nei sistemi di fluidi altamente pericolosi, si consiglia di verificare regolarmente lo stato di tenuta della flangia per prevenire perdite improvvise.

3. Punti chiave dell'applicazione del settore
Acqua potabile e prodotti farmaceutici sicuri: dare priorità alle flange sanitarie CPVC per evitare la contaminazione biologica.
Fotovoltaici/semiconduttori elettronici: presta attenzione all'effetto di invecchiamento dei cicli termici sulle guarnizioni delle guarnizioni.
Metallurgia/acque reflue industriali: rafforzare il design della resistenza alla corrosione chimica, come flange ispessite o rivestimenti anticorrosivi.
