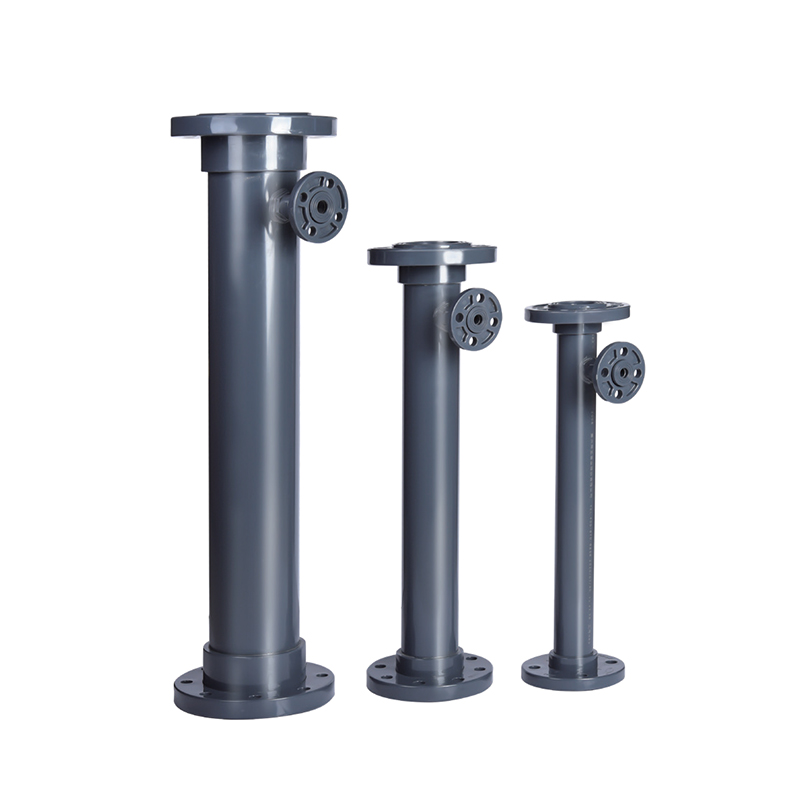

Miscelatore statico tipo SCH8O/DIN UPVC/CPVC SK

Il miscelatore statico di tipo UPVC/CPVC SK è un dispositivo di miscelazione di fluidi ad alta efficienza progettato per varie applicazioni industriali. È particolarmente adatto per il trattamento delle acque, la lavorazione chimica, la lavorazione alimentare e i prodotti farmaceutici, miscelando efficacemente vari liquidi, gas e solidi per garantire consistenza e uniformità del prodotto.

Il suo design modulare semplifica l'installazione e la manutenzione, adattandosi a diverse dimensioni e requisiti di flusso con elevata flessibilità.

Contattaci

Precedente：Filtro a cestello SCH8O/DIN UPVC/CPVC
Prossimo：Valvola di ritegno oscillante SCH8O/DIN UPVC/CPVC

parametro applicazione Norme tecniche

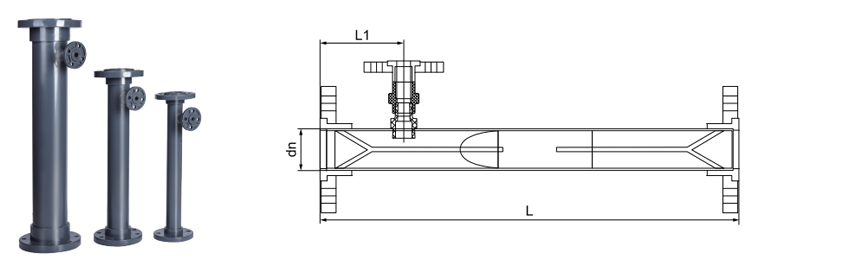

d.n	DN	L	L1	Porta di dosaggio (predefinito 1)	Portata (m/s)	Flusso (m³/ora)	Tipo di connessione
63	50	500	100	d.n20	<1	<6,84	Flangia
75	65	600	100	d.n20	<1	<11.88	Flangia
90	80	650	100	d.n20	<1	<18.08	Flangia
110	100	700	110	d.n20	<1	<28.08	Flangia
140	125	900	130	d.n25	<1	<43.92	Flangia
160	150	1000	150	d.n25	<1	<63.36	Flangia
225	200	1300	190	d.n32	<1	<108	Flangia
280	250	1500	220	d.n32	<1	<180	Flangia
315	300	1600	240	d.n32	<1	<262,8	Flangia
355	350	1700	260	d.n32	<	<360	Flangia
400	400	2000	290	d.n40	<1	<468	Flangia

SCH80 / DIN · TIPO SK

Miscelatore statico UPVC/CPVC

Elementoi elicoidali · Miscelazione passiva · Nessuna parte in movimento

Il miscelatore statico tipo SK SCH80/DIN UPVC/CPVC è un dispositivo di miscelazione in linea per sistemi corrosivi e ad elevata purezza. Costruito secondo gli standard ASTM SCH80 e DIN, utilizza elementi elicoidali fissi che dividono, ruotano e ricombinano i flussi, offrendo una miscelazione omogenea senza parti mobili. La geometria SK funziona in regimi di flusso laminare, transitorio e turbolento. I corpi sono UPVC per servizi generali o CPVC per temperature fino a 93°C. Gli elementi corrispondono al materiale del corpo per una compatibilità chimica completa. Le applicazioni includono diluizione di acidi, miscelazione di acqua ultrapura, regolazione del pH, miscelazione di polimeri e dosaggio di prodotti chimici.

DN15–DN200 Dimensioni

PN10–PN16 Pressione

da –20°C a 93°C Gamma CPVC

SK elicoidale Element

Zero parti in movimento

Nessuna guarnizione, cuscinetto o componente rotante. Elimina i costi di usura e manutenzione.

Omogeneizzazione completa

Gli elementi elicoidali dividono e ricombinano continuamente il flusso attraverso l'intera sezione trasversale del tubo.

Funzionamento a basso consumo energetico

La geometria ottimizzata dell'elemento riduce al minimo la caduta di pressione mantenendo l'efficienza della miscelazione.

Inerzia chimica

UPVC e CPVC resistono agli acidi, alle basi e ai sali. CPVC gestisce continuamente 93°C.

Specifiche tecniche

Corpo UPVC · CPVC

Elementi UPVC · CPVC · PTFE

Tipo di elemento SK elicoidale · 4–6 per alloggiamento

Connessioni Presa · Flangiata · Filettata

Standard ASTM D2467 · DIN 8061/8062

Dati sulle prestazioni

Regimi di flusso Laminare · Transitorio · Turbolento

Lunghezza dell'elemento 1,5 × diametro interno del tubo

Elementi per mixer Da 4 a 12 (personalizzato)

Tipico DP 0,2 – 1,0 bar

Più elementi aumentano l'intensità della miscelazione e la caduta di pressione. Consultare la fabbrica per il dimensionamento.

Aree di applicazione

Chimico Diluizione acida · Regolazione del pH · Miscelazione dei polimeri

Semiconduttore Miscelazione UPW · Miscelazione chimica su banco umido

Energia Elettrolita · Mordenzante · Condizionamento del liquido refrigerante

Acqua Flocculante · Disinfettante · Neutralizzante

Farmaceutica Acqua DI · CIP · Omogeneizzazione degli ingredienti

Automobilistico Additivo · Vernice · Miscelazione del liquido refrigerante

Linee guida per l'installazione

Qualsiasi orientamento. La freccia del flusso deve essere allineata con la direzione.
Lasciare che i tubi abbiano un tratto rettilineo di 3-5 diametri a monte.
Saldatura con solvente: utilizzare primer e cemento adatti al materiale.
Bulloni della flangia: serrare uniformemente a 15–20 Nm con guarnizione integrale.
Ispezionare gli elementi per individuare eventuali incrostazioni o danni durante la manutenzione ordinaria.

Limiti operativi

UPVC: 60°C max · CPVC: 93°C max · PTFE: 120°C max.
Non per il servizio a vapore. Evitare rapidi sbalzi di temperatura.
I solidi >5% in volume richiedono una revisione in fabbrica.
Numero di Reynolds minimo richiesto per la miscelazione laminare.
Esposizione ai raggi UV: utilizzare resina stabilizzata o applicare un rivestimento protettivo.

Domande frequenti

Di quanti elementi ho bisogno?

Il flusso laminare richiede 6-12 elementi. Il flusso turbolento ne richiede 4–6. I fluidi ad alta viscosità ne richiedono di più. Fornisci i dati sul flusso e sulla viscosità per un consiglio personalizzato.

Che caduta di pressione posso aspettarmi?

Tipicamente 0,2–1,0 bar a seconda del flusso, della viscosità e del numero di elementi. Utilizza il nostro strumento di dimensionamento o contattaci con le condizioni del processo per un calcolo accurato.

Può gestire fluidi abrasivi?

I solidi moderati sono accettabili. I mezzi abrasivi accelerano l'usura. In questi casi si consiglia CPVC con elementi in PTFE. Per >5% di solidi, consultateci per i dati sull'usura e le opzioni sui materiali.

Come pulire se sporco?

Lavare con solvente compatibile per incrostazioni leggere. In caso di accumuli consistenti, smontare e pulire meccanicamente gli elementi elicoidali. Un'ispezione regolare impedisce un accumulo eccessivo.

Azienda

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group SÌ Cina Miscelatore statico tipo SCH8O/DIN UPVC/CPVC SK Per l'industria alimentare/automobilistica/elettronica fornitore E fatto su misura Miscelatore statico tipo SCH8O/DIN UPVC/CPVC SK Per l'industria alimentare/automobilistica/elettronica fabbrica. Fondata nel 2007, l azienda si concentra sulla ricerca e sviluppo, produzione, vendita e assistenza di tubi industriali in CPVC e UPVC. L azienda ha ottenuto numerose certificazioni, tra cui la licenza per la produzione di attrezzature speciali, la licenza per l igiene dei prodotti idrici della provincia di Zhejiang, la certificazione del sistema di gestione della qualità IS09001, la certificazione del sistema di gestione ambientale IS014001 e la certificazione del sistema di gestione della salute e sicurezza sul lavoro IS045001. L azienda detiene oltre 50 diritti di proprietà intellettuale indipendenti e diritti di importazione ed esportazione autonomi. Per offrire prodotti diversificati e servizi migliori, l azienda ha introdotto tecnologie avanzate, attrezzature, materie prime e sistemi di gestione esclusivi provenienti da Germania e Stati Uniti. Nel corso degli anni, i nostri prodotti sono stati ampiamente utilizzati nel trasporto in condotte di liquidi acidi e alcalini, acqua ultrapura, acqua potabile, acqua pura di grado elettronico e acque reflue industriali nei settori chimico, metallurgico, fotovoltaico, nucleare, delle batterie al litio, dei semiconduttori elettronici, alimentare, medicale, automobilistico, del trattamento delle acque industriali e in altri settori. Attualmente, il Gruppo ZHEYI ha fondato più di 30 società di vendita in tutto il Paese ed esporta tutti i tipi di prodotti in Europa, America, Asia sud-orientale e altri Paesi e regioni, riscuotendo un notevole successo tra i clienti nazionali ed esteri.

Certificato d onore

Notizia

Dove vengono utilizzati i tubi SCH 80 UPVC nelle applicazi...
Jul 30,2026
Specificano i trasformatori chimici, gli operatori del trattamento delle acque e gli impianti industriali Tubo SCH80 PVC ovunque un sistema di tubazioni debba mantenere una pressione interna più elevata ...
saperne di più
Cosa rende il tubo SCH 80 UPVC una scelta affidabile per l...
Jul 23,2026
Il tubo SCH80 PVC è costruito con una parete più spessa rispetto al tubo SCH 40 con lo stesso diametro esterno, il che ne aumenta la pressione nominale e lo rende lo standard per le linee industriali che trasportan...
saperne di più
Perché il tubo SCH 80 UPVC è ampiamente utilizzato nei sis...
Jul 16,2026
Lo spessore della parete è l'unica specifica che separa un tubo classificato per pressioni industriali impegnative da uno destinato ad un uso residenziale leggero. Tubo SCH 80 UPVC si posiziona sald...
saperne di più

Lasciate un messaggio

Rigoroso controllo di qualità

Il Gruppo ZHEYI aderisce al principio della "qualità prima di tutto", adotta attrezzature all avanguardia a livello internazionale e materie prime di alta qualità, controlla rigorosamente ogni fase della produzione e si impegna a fornire prodotti di pipeline con prestazioni eccellenti e aspetto raffinato.

L azienda utilizza le attrezzature di produzione più avanzate e materiali di alta qualità, tra cui la giapponese Sekisui e la statunitense Lubrizol. "ZHEYI" combina perfettamente una tecnologia di produzione all avanguardia con una gestione professionale, e ogni prodotto viene sottoposto a rigorosi controlli di qualità, dalla produzione all ispezione fino alla consegna finale, garantendo la perfetta combinazione di estetica e funzionalità.
Test di prestazioni di precisione

Da ZHEYI, ogni prodotto è realizzato con cura meticolosa, non solo puntando su un design estetico raffinato, ma anche puntando sempre a un eccellente qualità intrinseca. Rigorosi test di prestazione garantiscono che il prodotto mantenga stabilità e durata anche in condizioni difficili.:

● Prova di densità: misura la densità del materiale per garantire l uniformità e la stabilità delle strutture.
● Test della temperatura di rammollimento Vicat: valuta il grado di rammollimento dei materiali in condizioni di alta temperatura per garantire la capacità del prodotto di resistere alla deformazione in vari ambienti.
● Test del forno: simula la resistenza al calore a lungo termine e verifica la capacità del prodotto di resistere a temperature elevate per lungo tempo.
● Prova idrostatica: valuta la resistenza dei tubi in condizioni di alta pressione per garantire la sicurezza e l affidabilità del prodotto.
● Prova d urto con maglio a caduta: testa la resistenza all urto del prodotto durante il trasporto, l installazione e l uso quotidiano.

Miscelatore statico tipo SCH8O/DIN UPVC/CPVC SK Conoscenza del settore

Confronto delle prestazioni e differenze ambientali applicabili di Miscelatori statici UPVC e CPVC

I miscelatori statici (tipo SK) sono ampiamente utilizzati nei settori chimico, del trattamento delle acque e dei settori industriali ad elevata purezza e la selezione del materiale (UPVC o CPVC) influisce direttamente sulla resistenza alla corrosione, alla temperatura e alla durata. Quello che segue è un confronto delle prestazioni dei due materiali e un'analisi delle tipiche applicazioni del settore:

1. Confronto della resistenza chimica
UPVC (cloruro di polivinile non plastificato):
Ha un'eccellente resistenza alle soluzioni acide, alcaline e saline (come acido cloridrico, acido solforico, ipoclorito di sodio, ecc.), ma è facilmente corrosivo da alcuni solventi organici (come chetoni e idrocarburi aromatici).

Industrie applicabili:
Trattamento delle acque industriali (acqua di raffreddamento, acqua di circolazione per regolare il pH).
Acqua potabile: utilizzata per la clorazione e la miscelazione dei flocculanti, nel rispetto delle norme igieniche.
Acque reflue industriali: neutralizzare le acque reflue acide/alcaline.

CPVC (cloruro di polivinile clorurato):
Attraverso il trattamento di clorazione, la resistenza chimica viene migliorata e può sopportare concentrazioni più elevate di acidi e alcali e alcuni solventi organici (come basse concentrazioni di alcoli).

Industrie applicabili:
Semiconduttori elettronici: fornitura mista di sostanze chimiche ad elevata purezza (come soluzioni di incisione).
Medicina: trattamento con mezzo corrosivo nella preparazione di medicine liquide.
Fotovoltaico: sistema di miscelazione di liquidi detergenti acidi.

2. Differenza nella resistenza alla temperatura
PVC:
Temperatura applicabile a lungo termine ≤60°C, picco a breve termine 80°C, adatto a condizioni di temperatura normali.

Scenari tipici:
Acqua potabile sicura: dosaggio e miscelazione a temperatura normale.
Metallurgia: pretrattamento dei liquidi di scarto del decapaggio a bassa temperatura.

CPVC:
Resistenza alla temperatura a lungo termine fino a 90°C, tolleranza a breve termine 110°C, adatta per fluidi ad alta temperatura.

Scenari tipici:
Centrale nucleare: miscelazione di additivi chimici in sistemi di acqua di raffreddamento ad alta temperatura.
Sezione ad alta temperatura delle acque reflue industriali: come il trattamento di omogeneizzazione di liquidi di scarto acidi e alcalini caldi.

3. Resistenza meccanica e durata della vita
PVC:
Basso costo, ma debole resistenza agli urti, adatto per ambienti a bassa pressione e con vibrazioni non meccaniche (come i sistemi di dosaggio degli impianti idrici).

CPVC:
Maggiore rigidità e resistenza al creep, adatte per condizioni di alta pressione o vibrazioni (come tubazioni per il trasporto di prodotti chimici ad alta pressione negli impianti di semiconduttori).

4. Raccomandazioni per la selezione del settore
Campi in cui si preferisce l'UPVC:
Trattamento dell'acqua a temperatura ambiente e con debole corrosione (come acqua potabile, acqua circolante industriale) e pretrattamento delle acque reflue metallurgiche.
Campi in cui deve essere utilizzato CPVC:
Alta temperatura (come i sistemi di raffreddamento delle centrali nucleari), elevata corrosione (come le soluzioni di incisione dei semiconduttori) e miscelazione di solventi organici (come la sintesi farmaceutica intermedia).
