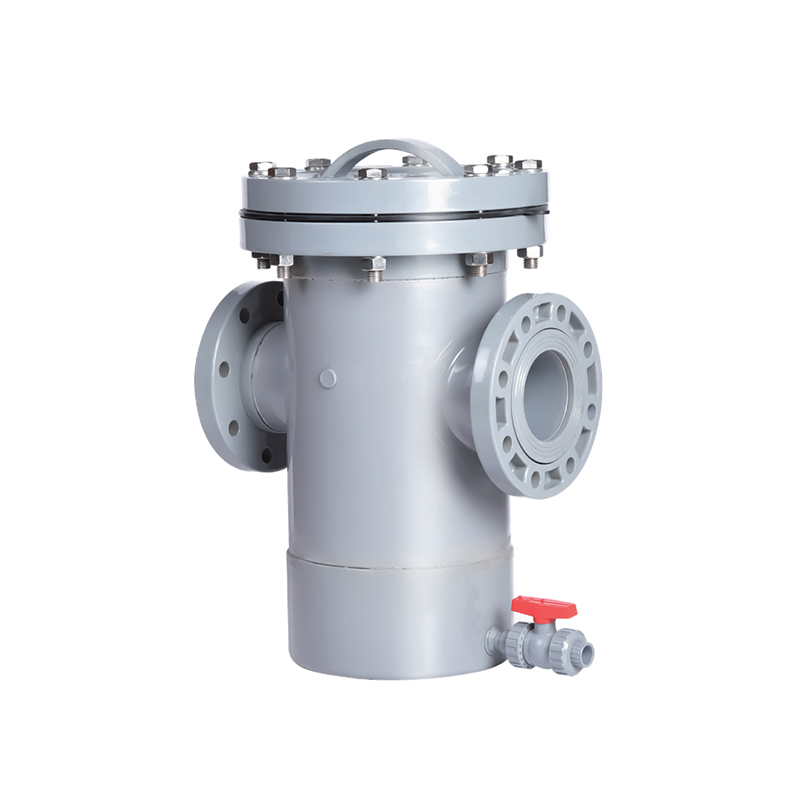

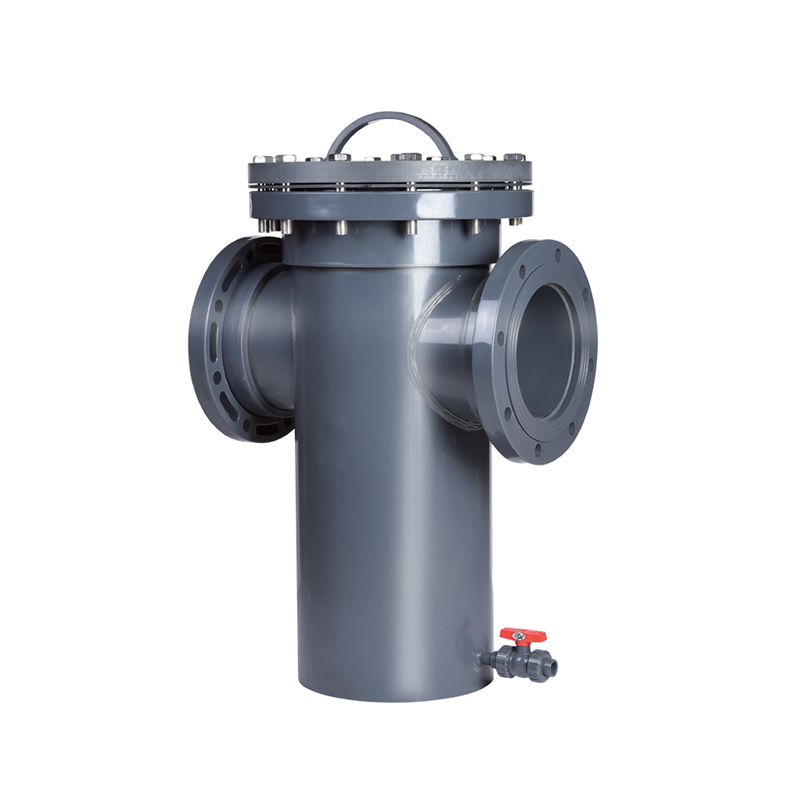

Filtro a cestello SCH8O/DIN UPVC/CPVC

Il filtro a cestello UPVC/CPVC è un dispositivo di filtraggio ad alta efficienza ampiamente utilizzato nel trattamento delle acque, nella lavorazione chimica, nel settore alimentare e in altri settori industriali. Il suo design unico rimuove efficacemente impurità e particelle solide dai liquidi, garantendo il normale funzionamento del sistema.

Il filtro è dotato di schermi filtranti multistrato, che consentono agli utenti di selezionare diverse accuratezze di filtrazione in base alle esigenze effettive, migliorando l'efficienza di filtrazione e prolungando la durata delle apparecchiature. La manutenzione e la pulizia sono semplici, poiché gli utenti devono solo rimuovere periodicamente il cestello del filtro per la pulizia, riducendo i costi di manutenzione e il carico di lavoro.

Contattaci

Precedente：Valvola a sfera pneumatica UPVC/CPVC
Prossimo：Miscelatore statico tipo SCH8O/DIN UPVC/CPVC SK

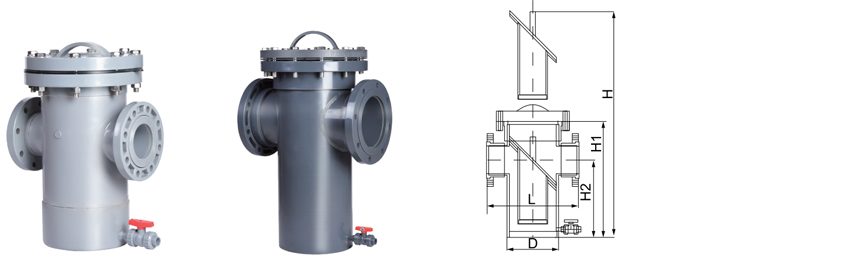

parametro applicazione Norme tecniche

d.n	DN	L	H	H1	D	Scolare
20	15	180	475	260	75	d.n20
25	20	80	475	260	75	d.n20
32	25	180	475	260	90	d.n20
40	32	200	490	270	90	d.n25
50	40	260	555	300	110	d.n25
63	50	260	555	300	110	d.n25
75	65	330	665	360	140	d.n32
90	80	340	735	400	160	d.n32
110	100	400	835	470	225	d.n32
140	125	480	985	550	280	d.n40
160	150	500	1145	630	280	d.n40
225	200	560	435	780	315	d.n50
280	250	660	1725	930	400	d.n50
315	300	750	2245	1200	450	d.n63

SCH80 / DIN · FILTRO IN LINEA

Filtro a cestello UPVC / CPVC

Cestino estraibile · Forato o in rete · Coperchio ad apertura rapida

Il filtro a cestello SCH80/DIN UPVC/CPVC è un filtro in linea progettato per rimuovere i solidi sospesi da flussi di fluidi corrosivi e di elevata purezza. Prodotto secondo gli standard ASTM SCH80 e DIN, questo filtro utilizza un cestello perforato o a rete rimovibile che cattura le particelle consentendo un flusso continuo. Il cestello è accessibile tramite un coperchio ad apertura rapida, che consente una rapida pulizia o sostituzione senza smontare la tubazione. Il corpo del filtro è disponibile in UPVC per servizi chimici generali e CPVC per temperature elevate fino a 93°C. Il cestello può essere specificato in materiali termoplastici o metallici abbinati a seconda dell'applicazione. Questo filtro è ampiamente utilizzato per proteggere pompe, valvole e strumentazione a valle da danni abrasivi e incrostazioni.

DN25–DN200 Intervallo di dimensioni

PN10–PN16 Valutazione della pressione

Da –20°C a 93°C Gamma CPVC

Tipologia cestino Perforato/rete

Cestino rimovibile

Estrazione e pulizia senza rimuovere il corpo filtro dalla tubazione, riducendo i tempi di fermo macchina per manutenzione.

Resistenza chimica

I corpi in UPVC e CPVC resistono agli acidi, alle basi e ai sali. CPVC estende il servizio a 93°C.

Bassa caduta di pressione

L'ampia area aperta del cestello riduce al minimo la restrizione del flusso, riducendo l'energia di pompaggio e mantenendo la cattura delle particelle.

Filtrazione versatile

Cestelli forati per filtrazione grossolana o cestelli a rete per filtrazione fine. Dimensioni personalizzate disponibili.

Costruzione

Corpo UPVC · CPVC

Cestino UPVC · CPVC · SS304 · SS316

Sigillo del coperchio EPDM · FKM · PTFE

Connessioni Presa · Flangiata · Filettata

Filtrazione

Perforato Fori da 0,5–10 mm

Maglia 20-200 maglie

Personalizzato A fessura · Filo a cuneo

Cestino volume 0,5–15 L (a seconda della dimensione)

Standard

ASTM D2467 (SCH80)

DIN 8061/8062

Pressione PN10–PN16

Temperatura UPVC 60°C · CPVC 93°C

Scenari applicativi

01 Chimico Protezione delle pompe da incrostazioni e detriti nelle linee di trasferimento dell'acido

02 Semiconduttore Lucidatura UPW e rimozione delle particelle su banchi umidi

03 Energia Filtrazione del liquido di raffreddamento e filtraggio dell'elettrolita nella produzione di batterie

04 Acqua Screening delle acque reflue e pretrattamento RO

05 Farmaceutica Protezione dell'acqua DI e del circuito CIP

06 Automobilistico Filtrazione per il lavaggio di vernici, liquidi refrigeranti e componenti

Linee guida per l'installazione

Installare con la camera del cestello rivolta verso il basso o in orizzontale. La freccia del flusso deve essere allineata.
Lasciare uno spazio adeguato per la rimozione del cestello. La distanza minima è pari alla lunghezza del cestello.
Utilizzare primer e cemento specifici per UPVC o CPVC per collegamenti saldati con solvente.
Bulloni della flangia: utilizzare guarnizioni integrali. Serrare uniformemente a 15–20 Nm secondo lo schema incrociato.
Ispezionare il cestello per eventuali danni prima dell'installazione. Garantire il corretto posizionamento nell'alloggiamento.

Limiti critici

Temperatura: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Non superare la pressione nominale. La pressione differenziale aumenta man mano che il cestello si carica.
Monitorare la caduta di pressione. Pulire il cestello quando il dP supera 0,5 bar.
Verificare la compatibilità del materiale del cestello con la chimica del processo.
Utilizzare resina stabilizzata ai raggi UV o rivestimento protettivo per installazioni esterne.

Domande frequenti

Quanto spesso devo pulire il cestino?

La frequenza della pulizia dipende dal carico di solidi e dalla portata. Monitorare la differenza di pressione attraverso il filtro. Quando la pressione differenziale raggiunge 0,3–0,5 bar al di sopra del valore di pulizia, il cestello deve essere rimosso e pulito. Nelle applicazioni ad alto contenuto di solidi potrebbe essere necessaria un'ispezione giornaliera.

Qual è la differenza tra cestini forati e cestini a rete?

I cestelli perforati sono dotati di fori e vengono utilizzati per la filtrazione grossolana (2–10 mm). I cestelli in rete utilizzano tela metallica intrecciata e forniscono una filtrazione più fine (20–200 mesh). I cestelli in rete offrono una maggiore efficienza di filtrazione ma hanno una maggiore caduta di pressione. La selezione dipende dalla dimensione delle particelle e dalla perdita di pressione consentita.

È possibile sostituire successivamente il cestello con uno di tipo diverso?

Sì, il cestino è intercambiabile. È possibile passare dai cestelli perforati a quelli a rete in base al cambiamento dei requisiti del processo. Assicurarsi che il cestello sostitutivo abbia le stesse dimensioni complessive e la stessa superficie di tenuta per mantenere il corretto adattamento e le prestazioni di filtraggio.

Cosa succede se il cestello si intasa completamente?

Un cestello completamente intasato causerà un rapido aumento della caduta di pressione. In alcune configurazioni, il corpo del filtro include un meccanismo di bypass o di scarico della pressione. Tuttavia, il funzionamento continuo con dP elevato può danneggiare il cestello o causare una carenza di flusso. Si raccomandano monitoraggio e pulizia regolari per prevenire questa condizione.

Azienda

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group SÌ Cina Filtro a cestello SCH8O/DIN UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica fornitore E fatto su misura Filtro a cestello SCH8O/DIN UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica fabbrica. Fondata nel 2007, l azienda si concentra sulla ricerca e sviluppo, produzione, vendita e assistenza di tubi industriali in CPVC e UPVC. L azienda ha ottenuto numerose certificazioni, tra cui la licenza per la produzione di attrezzature speciali, la licenza per l igiene dei prodotti idrici della provincia di Zhejiang, la certificazione del sistema di gestione della qualità IS09001, la certificazione del sistema di gestione ambientale IS014001 e la certificazione del sistema di gestione della salute e sicurezza sul lavoro IS045001. L azienda detiene oltre 50 diritti di proprietà intellettuale indipendenti e diritti di importazione ed esportazione autonomi. Per offrire prodotti diversificati e servizi migliori, l azienda ha introdotto tecnologie avanzate, attrezzature, materie prime e sistemi di gestione esclusivi provenienti da Germania e Stati Uniti. Nel corso degli anni, i nostri prodotti sono stati ampiamente utilizzati nel trasporto in condotte di liquidi acidi e alcalini, acqua ultrapura, acqua potabile, acqua pura di grado elettronico e acque reflue industriali nei settori chimico, metallurgico, fotovoltaico, nucleare, delle batterie al litio, dei semiconduttori elettronici, alimentare, medicale, automobilistico, del trattamento delle acque industriali e in altri settori. Attualmente, il Gruppo ZHEYI ha fondato più di 30 società di vendita in tutto il Paese ed esporta tutti i tipi di prodotti in Europa, America, Asia sud-orientale e altri Paesi e regioni, riscuotendo un notevole successo tra i clienti nazionali ed esteri.

Certificato d onore

Notizia

Dove vengono utilizzati i tubi SCH 80 UPVC nelle applicazi...
Jul 30,2026
Specificano i trasformatori chimici, gli operatori del trattamento delle acque e gli impianti industriali Tubo SCH80 PVC ovunque un sistema di tubazioni debba mantenere una pressione interna più elevata ...
saperne di più
Cosa rende il tubo SCH 80 UPVC una scelta affidabile per l...
Jul 23,2026
Il tubo SCH80 PVC è costruito con una parete più spessa rispetto al tubo SCH 40 con lo stesso diametro esterno, il che ne aumenta la pressione nominale e lo rende lo standard per le linee industriali che trasportan...
saperne di più
Perché il tubo SCH 80 UPVC è ampiamente utilizzato nei sis...
Jul 16,2026
Lo spessore della parete è l'unica specifica che separa un tubo classificato per pressioni industriali impegnative da uno destinato ad un uso residenziale leggero. Tubo SCH 80 UPVC si posiziona sald...
saperne di più

Lasciate un messaggio

Rigoroso controllo di qualità

Il Gruppo ZHEYI aderisce al principio della "qualità prima di tutto", adotta attrezzature all avanguardia a livello internazionale e materie prime di alta qualità, controlla rigorosamente ogni fase della produzione e si impegna a fornire prodotti di pipeline con prestazioni eccellenti e aspetto raffinato.

L azienda utilizza le attrezzature di produzione più avanzate e materiali di alta qualità, tra cui la giapponese Sekisui e la statunitense Lubrizol. "ZHEYI" combina perfettamente una tecnologia di produzione all avanguardia con una gestione professionale, e ogni prodotto viene sottoposto a rigorosi controlli di qualità, dalla produzione all ispezione fino alla consegna finale, garantendo la perfetta combinazione di estetica e funzionalità.
Test di prestazioni di precisione

Da ZHEYI, ogni prodotto è realizzato con cura meticolosa, non solo puntando su un design estetico raffinato, ma anche puntando sempre a un eccellente qualità intrinseca. Rigorosi test di prestazione garantiscono che il prodotto mantenga stabilità e durata anche in condizioni difficili.:

● Prova di densità: misura la densità del materiale per garantire l uniformità e la stabilità delle strutture.
● Test della temperatura di rammollimento Vicat: valuta il grado di rammollimento dei materiali in condizioni di alta temperatura per garantire la capacità del prodotto di resistere alla deformazione in vari ambienti.
● Test del forno: simula la resistenza al calore a lungo termine e verifica la capacità del prodotto di resistere a temperature elevate per lungo tempo.
● Prova idrostatica: valuta la resistenza dei tubi in condizioni di alta pressione per garantire la sicurezza e l affidabilità del prodotto.
● Prova d urto con maglio a caduta: testa la resistenza all urto del prodotto durante il trasporto, l installazione e l uso quotidiano.

Filtro a cestello SCH8O/DIN UPVC/CPVC Conoscenza del settore

Il ruolo chiave di Filtro a cestello UPVC/CPVC nella galvanica e nel trattamento chimico delle acque reflue

I filtri a cestello UPVC (cloruro di polivinile non plastificato) e CPVC (cloruro di polivinile clorurato) svolgono un ruolo importante nella galvanica, nel trattamento chimico delle acque reflue e in numerosi settori industriali chiave grazie alla loro eccellente resistenza alla corrosione, all'elevata resistenza meccanica e al rapporto costo-efficacia. Di seguito sono riportati gli scenari applicativi principali e l'analisi del valore:

1. Industria galvanica: filtrazione efficiente delle acque reflue di metalli pesanti
Le acque reflue della galvanica contengono alte concentrazioni di metalli pesanti (come cromo, nichel, rame, ecc.). Il filtro a cestello UPVC/CPVC può resistere ad acidi forti (come acido solforico, acido cloridrico) e ambienti fortemente alcalini, intercettare efficacemente le particelle sospese e le impurità della soluzione di placcatura, garantire il funzionamento stabile del sistema di trattamento delle acque reflue e proteggere la successiva separazione a membrana o le apparecchiature di scambio ionico.

2. Trattamento chimico delle acque reflue: resistenza alla corrosione e lunga durata
Le acque reflue chimiche hanno componenti complessi (come solventi organici e forti ossidanti). I materiali CPVC funzionano bene a temperature elevate (fino a 90°C) e in mezzi corrosivi. Sono adatti per il pretrattamento nell'industria dei pesticidi, dei coloranti, petrolchimica e di altro tipo per ridurre il rischio di blocco di tubi e pompe.

3. Applicazioni chiave intersettoriali
Fotovoltaico: filtra la polvere di silicio e i residui chimici nel liquido di attacco per garantire la purezza della produzione di celle solari.
Semiconduttori elettronici: rimozione delle particelle nella preparazione dell'acqua ultrapura per prevenire la contaminazione dei wafer.
Energia nucleare: utilizzato per il controllo delle particelle nei sistemi di raffreddamento dell'acqua, l'UPVC modificato resistente alle radiazioni soddisfa speciali standard di sicurezza.
Metallurgia: filtrare gli ossidi metallici nelle acque reflue di decapaggio per recuperare componenti preziosi.
Medicina: garantire che i microrganismi e il particolato soddisfino gli standard nei sistemi di acqua purificata farmaceutica.
Trattamento delle acque industriali: protegge le caldaie e le torri di raffreddamento dalle incrostazioni e dalla corrosione.
Acqua potabile: i filtri UPVC rimuovono il limo e la ruggine nel pretrattamento dell'acqua municipale e soddisfano gli standard igienici.

4. Riepilogo dei principali vantaggi
Resistenza alla corrosione: si adatta ad ambienti estremi con un pH compreso tra 0 e 14 e ha una durata di vita di gran lunga superiore a quella dei filtri metallici.
Leggero e di facile manutenzione: il materiale plastico è facile da installare e il cestello del filtro può essere rapidamente smontato e pulito.
Rapporto costo-efficacia: negli scenari di acque reflue acide, presenta un vantaggio di prezzo maggiore rispetto ai filtri in acciaio inossidabile.
