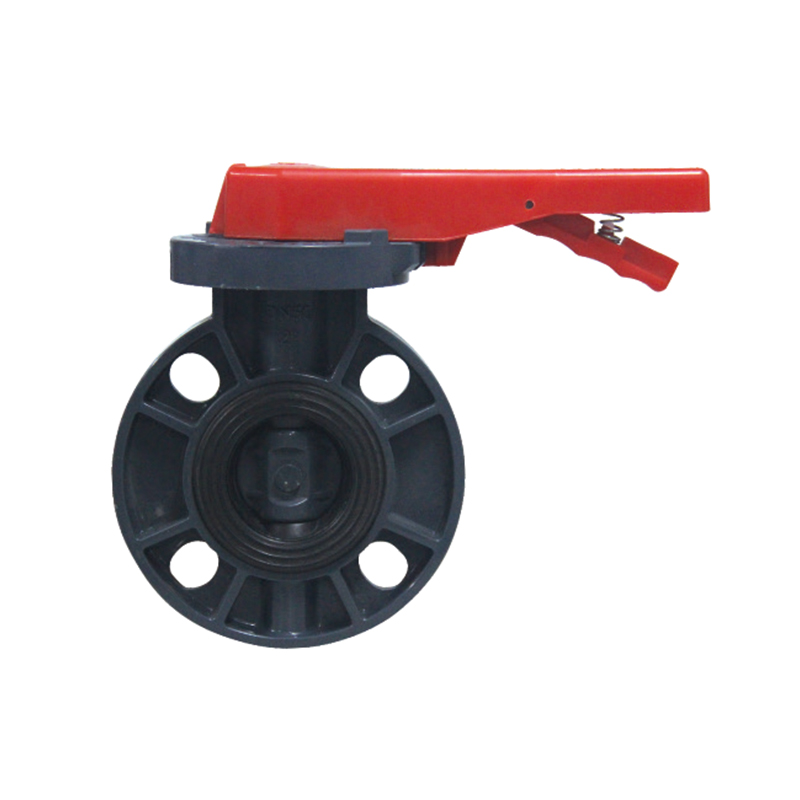

Valvola a farfalla maniglia UPVC/CPVC

La valvola a farfalla manuale UPVC/CPVC è un dispositivo di controllo dei fluidi altamente efficiente e affidabile progettato per varie applicazioni industriali e di costruzione. È adatto per il controllo del flusso di media corrosivi come acidi, alcali e acque reflue.

Il suo design garantisce un funzionamento leggero e facile, rendendolo adatto per l'installazione in spazi confinati. L'azione flessibile di apertura e chiusura, gestita tramite un manico, consente agli utenti di regolare facilmente il flusso. La valvola fornisce prestazioni di tenuta, prevenendo efficacemente le perdite e garantendo la sicurezza e la stabilità del sistema. La sua resistenza alle alte temperature e pressioni consente un funzionamento stabile in condizioni difficili, rendendolo ampiamente utilizzato nel trattamento delle acque, nella lavorazione chimica, nel petrolio e nelle industrie farmaceutiche.

Contattaci

Precedente：Valvola a farfalla upvc/cpvc ingranaggi
Prossimo：Valvola a sfera UPVC/CPVC

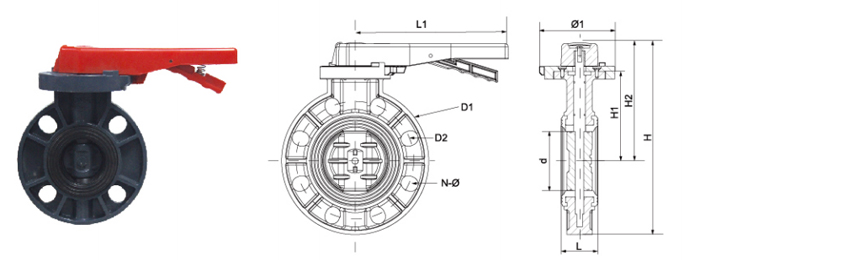

parametro applicazione Norme tecniche

Dimensione/nom.		DN63	DN75	DN90	DN110	DN140	DN160	DN225
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")
D1	DIN	160	180	196	228	258	287	344
	Ansi	155	178	192	229	254	284	343
	Jis	120	140	150	175	210	240	290
D2	DIN	125	145	160	180	210	240	295
	Ansi	121	140	152	191	216	241	298
	Jis	73	90	105	132	158	186	238
N-φ	DIN	4-φ19	4-①19	8-φ19	8-φ19	8-φ19	8-φ23	8-φ23
	Ansi	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22
	Jis	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23
D		48	63	78	98	122	146	199
Φ1		124	124	124	124	170	170	170
H		223	245	270	308	352	382	452
H1		100	112	120	140	168	181	215
H2		143	155	172	194	223	239	280
L		43	46	49	54	64	70	88
L1		190	190	240	240	310	310	310

Azienda

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group SÌ Cina Valvola a farfalla maniglia UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica fornitore E fatto su misura Valvola a farfalla maniglia UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica fabbrica. Fondata nel 2007, l azienda si concentra sulla ricerca e sviluppo, produzione, vendita e assistenza di tubi industriali in CPVC e UPVC. L azienda ha ottenuto numerose certificazioni, tra cui la licenza per la produzione di attrezzature speciali, la licenza per l igiene dei prodotti idrici della provincia di Zhejiang, la certificazione del sistema di gestione della qualità IS09001, la certificazione del sistema di gestione ambientale IS014001 e la certificazione del sistema di gestione della salute e sicurezza sul lavoro IS045001. L azienda detiene oltre 50 diritti di proprietà intellettuale indipendenti e diritti di importazione ed esportazione autonomi. Per offrire prodotti diversificati e servizi migliori, l azienda ha introdotto tecnologie avanzate, attrezzature, materie prime e sistemi di gestione esclusivi provenienti da Germania e Stati Uniti. Nel corso degli anni, i nostri prodotti sono stati ampiamente utilizzati nel trasporto in condotte di liquidi acidi e alcalini, acqua ultrapura, acqua potabile, acqua pura di grado elettronico e acque reflue industriali nei settori chimico, metallurgico, fotovoltaico, nucleare, delle batterie al litio, dei semiconduttori elettronici, alimentare, medicale, automobilistico, del trattamento delle acque industriali e in altri settori. Attualmente, il Gruppo ZHEYI ha fondato più di 30 società di vendita in tutto il Paese ed esporta tutti i tipi di prodotti in Europa, America, Asia sud-orientale e altri Paesi e regioni, riscuotendo un notevole successo tra i clienti nazionali ed esteri.

Certificato d onore

Notizia

Valvole UPVC/CPVC resistenti al chimico e al litio (Din/AN...
Jun 26,2025
Nel mondo impegnativo della gestione dei fluidi industriali, la selezione di valvole appropriate è fondamentale per la sicurezza, l'efficienza e la longevità. Quando si tratta di sostanze chimiche corrosive, tra ...
saperne di più
La guida definitiva ai tubi UPVC per le industrie chimiche...
Jun 19,2025
Tubi UPVC (polivinil cloruro) non plasticizzato sono ampiamente utilizzati nella lavorazione chimica, nell'estrazione di litio e nelle applicazioni industriali ad alta pressione a causa della loro resistenz...
saperne di più
Tubi UPVC ad alte prestazioni per ambienti industriali dur...
Jun 12,2025
Tubi UPVC sono ampiamente utilizzati nelle industrie che richiedono una resistenza chimica e una durata eccezionali. Questo articolo esplora le caratteristiche chiave di tubi UPVC ad alta resistenza chimica per ...
saperne di più

Lasciate un messaggio

Rigoroso controllo di qualità

Il Gruppo ZHEYI aderisce al principio della "qualità prima di tutto", adotta attrezzature all avanguardia a livello internazionale e materie prime di alta qualità, controlla rigorosamente ogni fase della produzione e si impegna a fornire prodotti di pipeline con prestazioni eccellenti e aspetto raffinato.

L azienda utilizza le attrezzature di produzione più avanzate e materiali di alta qualità, tra cui la giapponese Sekisui e la statunitense Lubrizol. "ZHEYI" combina perfettamente una tecnologia di produzione all avanguardia con una gestione professionale, e ogni prodotto viene sottoposto a rigorosi controlli di qualità, dalla produzione all ispezione fino alla consegna finale, garantendo la perfetta combinazione di estetica e funzionalità.
Test di prestazioni di precisione

Da ZHEYI, ogni prodotto è realizzato con cura meticolosa, non solo puntando su un design estetico raffinato, ma anche puntando sempre a un eccellente qualità intrinseca. Rigorosi test di prestazione garantiscono che il prodotto mantenga stabilità e durata anche in condizioni difficili.:

● Prova di densità: misura la densità del materiale per garantire l uniformità e la stabilità delle strutture.
● Test della temperatura di rammollimento Vicat: valuta il grado di rammollimento dei materiali in condizioni di alta temperatura per garantire la capacità del prodotto di resistere alla deformazione in vari ambienti.
● Test del forno: simula la resistenza al calore a lungo termine e verifica la capacità del prodotto di resistere a temperature elevate per lungo tempo.
● Prova idrostatica: valuta la resistenza dei tubi in condizioni di alta pressione per garantire la sicurezza e l affidabilità del prodotto.
● Prova d urto con maglio a caduta: testa la resistenza all urto del prodotto durante il trasporto, l installazione e l uso quotidiano.

Valvola a farfalla maniglia UPVC/CPVC Conoscenza del settore

Come selezionare correttamente Valvola a farfalla maniglia UPVC/CPVC ? Parametri chiave e guida all'applicazione del settore

UPVC (polivinil cloruro non plasticizzato) e CPVC (cloruro di polivinil cloruro clorato) Le valvole a farfalla sono ampiamente utilizzate in molti settori a causa della loro eccellente resistenza alla corrosione, design leggero ed economia. La corretta selezione richiede una considerazione completa delle proprietà dei materiali, dei parametri operativi e delle esigenze del settore. I seguenti sono i punti di selezione chiave e l'analisi delle applicazioni del settore tipiche.

1. Parametri di selezione dei tasti
Compatibilità dei media
L'UPVC è adatto per acidi deboli, basi deboli e acqua di temperatura normale, mentre il CPVC ha una resistenza alla temperatura più elevata (fino a 90 ° C o più) e può resistere a mezzi più corrosivi (come acidi e solventi concentrati).
È necessario confermare se i componenti medi (come ioni cloruro, solventi organici) reagiscono con il materiale della valvola.

Intervallo di temperatura e pressione
UPVC è generalmente adatto per 0 ° C ~ 60 ° C e CPVC può essere esteso a -10 ° C ~ 90 ° C.
La pressione di lavoro generalmente non supera PN16 (1,6 MPA) e deve essere selezionata in base alla pressione del sistema di tubazioni.

Dimensione della valvola e metodo di connessione
I diametri comuni sono DN15 ~ DN600, tipo di flangia (standard ANSI/Din) o connessione del tipo di wafer, che deve corrispondere alle specifiche del tubo.

Metodo operativo
La valvola a farfalla della maniglia è adatta per l'apertura e la chiusura manuali frequenti. Se è necessario un controllo automatico, è possibile selezionare un cambio o un attuatore pneumatico/elettrico.

Materiale di tenuta
EPDM (resistente all'acqua, acido debole e alcali), FKM (resistente all'olio, acido forte) o PTFE (resistente alla corrosione, alta temperatura), selezionata secondo il mezzo.

Ii. Guida all'applicazione del settore
1. Acqua potabile sicura
Le valvole a farfalla UPVC applicabili soddisfano gli standard sanitari (come NSF/ANSI 61) e vengono utilizzate nell'approvvigionamento idrico municipale e nelle condutture delle piante di purificazione dell'acqua.
Presta attenzione alla tolleranza al cloro ed evita il contatto a lungo termine con disinfettanti ad alta concentrazione che possono causare invecchiamento del materiale.

2. Industria della metallurgia
Le valvole CPVC sono più adatte per il trasporto del liquido di decapaggio ed elettro -elettorale (come acido solforico e acido cloridrico) e l'UPVC può essere utilizzato nei sistemi di raffreddamento dell'acqua.

3. Fotovoltaico
Nel trattamento del liquido di rifiuti acidi e alcali nella produzione di polisilicio, il CPVC ha una migliore resistenza alla corrosione rispetto alle valvole metalliche.

4. Potenza nucleare
L'acqua di raffreddamento ausiliario o il sistema di acque reflue a bassa radiazione devono passare la certificazione di resistenza alle radiazioni e il CPVC è generalmente selezionato per migliorare la stabilità.

5. Semiconduttore elettronico
Il trasporto ad acqua ultrapura (UPW) non richiede inquinamento da ioni metallici e le valvole a farfalla UPVC sono abbinate a anelli di tenuta EPDM di elevata purezza.

6. Medicina
Acqua per iniezione (WFI) o condotte fluide pulite, le valvole devono soddisfare gli standard FDA o GMP per evitare le precipitazioni del materiale.

7. Trattamento delle acque industriali
UPVC è adatto per l'osmosi inversa (RO) e i sistemi idrici ammorbiditi; Il CPVC è raccomandato per l'aggiunta di agenti chimici (come l'ipoclorito di sodio).

8. Acqua di reflue industriali
Nel caso delle acque reflue di metallo heavy e ad alto contenuto di sale, CPVC ha una migliore resistenza alla corrosione chimica rispetto all'UPVC.

Iii. Considerazioni sulla selezione
Evitare l'uso eccessivo di temperatura: UPVC è facile da deformare alle alte temperature e CPVC deve prestare attenzione alla stabilità termica a lungo termine.
Ambiente di installazione: le applicazioni esterne richiedono protezione UV (selezionare il corpo della valvola grigio/nero) e prestare attenzione alla fragilità a bassa temperatura nelle aree fredde.
Ciclo di manutenzione: controllare regolarmente l'usura dell'anello di tenuta per evitare che la cristallizzazione media o il particolato bloccano la piastra della valvola.
