Valvola a membrana flangiata SCH8O/DIN UPVC/CPVC

La valvola a membrana flangiata UPVC/CPVC è un dispositivo di controllo dei fluidi progettato per la gestione di liquidi e gas corrosivi. È adatto a vari settori, tra cui la lavorazione chimica, il trattamento delle acque reflue e la lavorazione alimentare.

La struttura unica della valvola a membrana flangiata fornisce prestazioni di tenuta durante l'apertura e la chiusura, prevenendo efficacemente le perdite. Questo design garantisce il trasporto sicuro dei fluidi e prolunga la durata della valvola. La valvola è facile da usare e consente agli utenti di controllare il flusso senza sforzo attraverso metodi manuali o pneumatici per soddisfare le esigenze di diverse condizioni operative.

Le nostre valvole a diaframma flangiate in UPVC/CPVC sono inoltre dotate di resistenza all'usura e all'invecchiamento. Sono ampiamente utilizzati in campi quali la lavorazione chimica, il trattamento delle acque reflue e l'irrigazione agricola.

Contattaci

Precedente：Valvola a membrana di unione SCH8O/DIN UPVC/CPVC
Prossimo：Valvola a sfera flangiata monopezzo SCH8O/DIN UPVC/CPVC

parametro applicazione Norme tecniche

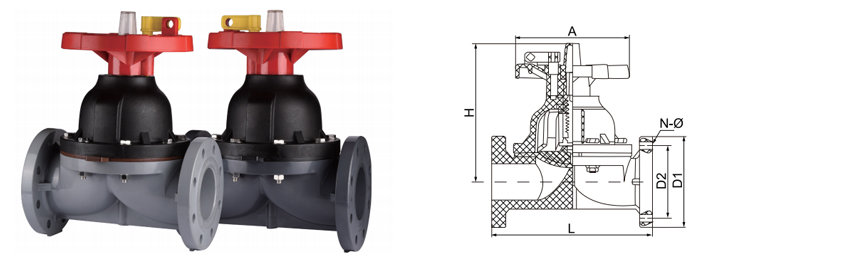

DIMENSIONE/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
l		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

STANDARD DIN · COSTRUZIONE IN UN PEZZO UNICO

Valvola a membrana flangiata SCH8O/DIN UPVC/CPVC

Progettato per l'isolamento di fluidi corrosivi e di elevata purezza. Il corpo flangiato monopezzo con meccanismo di tenuta a membrana elimina le perdite di guarnizioni e garantisce una chiusura a tenuta di bolle.

DN15-DN100

Gamma di dimensioni

PN10/PN16

Valutazione della pressione

Da -20°C a 120°C

Temperatura del CPVC

UPVC/CPVC

Materiali del corpo

◆ Sistema materiale

Corpo in PVC 0-60°C · pH 2-12 · Acidi generali, alcali, acqua ultrapura

Corpo in CPVC 0-93°C · pH 1-14 · Temperatura elevata, mezzi clorurati

Opzioni del diaframma EPDM · PTFE · FKM · Hypalon

Estremità flangiate monopezzo conformi a DIN PN10/16. Nessuna perdita dai giunti dell'estremità del corpo.

◆ Specifiche chiave

Connessione Flangia integrale, DIN 2501

Faccia a faccia DIN EN 558 Serie 1

Prova della conchiglia 1,5 × PN (acqua)

Prova del sedile 1,1 × PN (aria o acqua)

Servizio sottovuoto 0,3 bar assoluti

Operazione Volantino/Pneumatico/Elettrico

◆ Vantaggi della valvola a membrana

Nessun impaccamento dello stelo: potenziale di emissioni fuggitive pari a zero
Isolamento tra attuatore e mezzo fluido
Il percorso del flusso ottimizzato riduce l'accumulo di sedimenti
Indicatore visivo di posizione sul volantino
Membrana sostituibile senza rimuovere il corpo dalla linea
Chiusura a tenuta di bolle su tutto il range di pressione

Applicazioni industriali

Acidi, alcali, acqua ultrapura, acqua di grado elettronico, acque reflue industriali

Chimica pesante e metallurgia

Trasferimento acido solforico · Dosaggio HCl · Linee di decapaggio · Galvanotecnica

Elevata purezza ed elettronica

Banchi umidi per semiconduttori · Incisione fotovoltaica · Acqua di grado elettronico · Circuiti di acqua ultrapura

Energia e litio

Raffreddamento ausiliario nucleare · Lavorazione della salamoia al litio · Trasferimento di sostanze chimiche nelle batterie

Scienze della vita e alimentazione

WFI farmaceutico · CIP alimentare · Lavorazione di bevande · Produzione di cosmetici

Acqua e ambiente

Neutralizzazione delle acque reflue industriali · Acqua potabile · Pretrattamento di desalinizzazione

Industria automobilistica e generale

Circolazione E-coat · Lavaggio pezzi · Acqua di raffreddamento · Linee di risciacquo

Note di installazione e funzionamento

La valvola a membrana deve essere installata in posizione completamente aperta o chiusa per lo stoccaggio. Non conservare con il diaframma compresso.
Sequenza di coppia: serrare i bulloni della flangia in modo uniforme secondo uno schema incrociato a 15-20 Nm a seconda del DN.
Per liquami o fluidi cristallizzanti, installare con lo stelo della valvola orizzontale per evitare l'accumulo di solidi nello stramazzo.
Non superare la velocità di 1,0 m/s per i mezzi abrasivi per prolungare la durata di servizio della membrana.
Sostituire il diaframma ogni 2 anni o 50.000 cicli, a seconda di quale evento si verifichi per primo.

Restrizioni critiche

Non adatto all'uso con acidi ossidanti (nitrico >15%, cromico) nel corpo UPVC.
Non sottoporre a rapidi cicli di pressione: potrebbe verificarsi affaticamento della membrana.
Evitare la sterilizzazione a vapore a temperature superiori a 110°C per CPVC con diaframma in PTFE.
Non adatto per fluidi gassosi superiori a 2 bar senza protezione di sicurezza.
Non azionare il volantino oltre l'arresto meccanico: la compressione eccessiva della membrana provoca un guasto prematuro.

Problemi e risoluzioni comuni

Problema: è stata osservata una portata ridotta

La membrana potrebbe non essere completamente retratta. Verificare che il volantino sia girato in posizione completamente aperta (2-3 giri oltre la resistenza iniziale). Per le valvole automatizzate, controllare la calibrazione della corsa dell'attuatore.

Problema: perdita esterna dal corpo

Ispezionare i bulloni della flangia per verificarne il rilassamento. Riserrare alle specifiche. Se la perdita continua, sostituire la guarnizione della flangia. Non serrare eccessivamente: rischio di rottura superiore a 22 Nm per DN80.

Problema: perdita del supporto quando chiuso

Usura della membrana o attacco chimico. Sostituire il diaframma con il materiale corretto. Per le applicazioni a ciclo elevato, passare al diaframma EPDM con rivestimento in PTFE.

Problema: funzionamento rigido del volantino

La membrana potrebbe essere attaccata allo stramazzo a causa della cristallizzazione. Ciclo aperto/chiuso più volte. Se persiste, smontare e pulire l'area dello sbarramento. Applicare lubrificante al silicone sulle filettature dello stelo.
