Valvola a sfera flangiata monopezzo-Zheyi Pipeline (Wuhan) Co., Ltd.

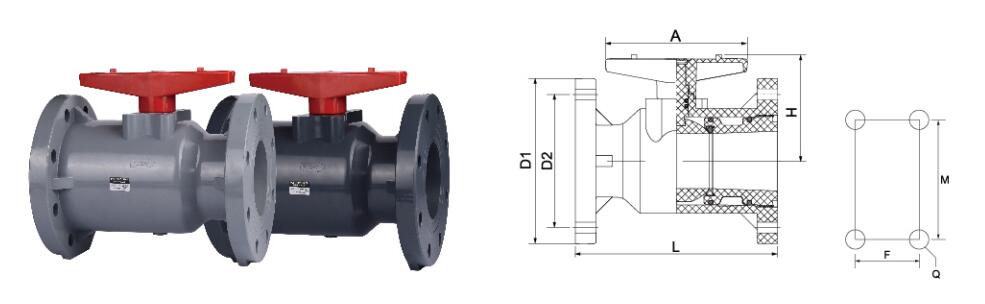

Dimensione/nom.		DN20	DN25 DN32 DN40			DN50	DN63	DN75	DN90	DN110	DN140 DN160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1	DIN	105	105	115	140	145	165	180	195	220	250	285
	UNnsi	89	98	108	117	128	155	178	192	229	254	284
	Jis	70	75	90	100	105	120	140	150	175	210	240
D2	DIN	65	75	85	100	110	125	145	160	180	210	240
	Ansi	61	70	79	89	98	121	140	152	191	216	241
	Jis	31	35	42.5	48.5	61	73	90	105	132	158	186
	DIN	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
N-φ	Ansi	4-φ16	4-φ16	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	Jis	4-φ15	4-φ15	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Q		2 × M6	2 × M6	2 × M6	2 × M8	2 × M8	2 × M8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10

Valvola a sfera flangiata monopezzo Industry knowledge

Applicazione di valvola a sfera flangiata monopezzo Nel settore chimico: specifiche di progettazione e sicurezza resistenti alla corrosione

Le valvole a sfera della flangia monopezzo sono ampiamente utilizzate nell'industria chimica e nei campi correlati a causa della loro struttura compatta, buona tenuta e comodo funzionamento. Poiché i media chimici hanno spesso una forte corrosività, alta temperatura e elevata pressione o elevata purezza, sono cruciali la progettazione e la sicurezza resistenti alla corrosione della valvola. Di seguito sono riportate le applicazioni specifiche e i requisiti tecnici di questa valvola in più industrie chiave:

1. Industria chimica (forte ambiente corrosivo)
La produzione chimica comporta spesso terreni corrosivi come acidi, alcali e solventi organici. Le valvole a sfera della flangia monopezzo devono utilizzare materiali resistenti alla corrosione (come acciaio inossidabile 316L, Hastelloy, fodera PTFE, ecc.) E rispettare la certificazione API 607 Fireot per garantire la sicurezza in condizioni di lavoro estreme.

2. Acqua potabile (acqua potabile sicura)
Quando la valvola contatta l'acqua potabile, deve soddisfare standard sanitari come NSF/ANSI 61. Il materiale è generalmente 304/316 in acciaio inossidabile o EPDM per evitare precipitazioni di metalli pesanti e garantire la sicurezza della qualità dell'acqua.

3. Metallurgia
In ambienti ad alta temperatura e polverosi, le valvole devono essere resistenti all'usura e resistenti al calore (come il rivestimento in carburo in acciaio al carbonio), adatti per i sistemi di gasdotti e tubazioni in metallo fuso.

4. Fotovoltaico
Nel trasporto di sostanze chimiche di polisilicio e di livello elettronico, le valvole devono essere purezza altissima (parete interna elettropolistica) e basse precipitazioni di particelle per evitare la contaminazione dei media di processo.

5. energia nucleare
Le valvole di livello nucleare devono essere conformi agli standard ASME III, utilizzare materiali resistenti alle radiazioni (come l'acciaio inossidabile austenitico) e passare test sismici per garantire un funzionamento stabile a lungo termine nell'isola nucleare.

6. Semiconduttore elettronico
Nel trasporto di acqua ultrapura (UPW) e gas speciali, le valvole devono essere zero-fiato (certificato ISO 15848) e non hanno una progettazione di angoli morti per prevenire la contaminazione da particelle o gas.

7. Medicina
L'industria farmaceutica richiede una progettazione asettica (come la compatibilità SIP/CIP) e il materiale deve essere conforme alla certificazione FDA per evitare la crescita microbica. È adatto per serbatoi di fermentazione e sistemi idrici purificati.

8. Trattamento delle acque industriali
Coprendo l'acqua di raffreddamento e i sistemi di acqua circolante, la valvola deve essere resistente alla corrosione ionica del cloruro (come l'acciaio inossidabile duplex) e adattarsi a frequenti condizioni di apertura e chiusura.

9. acque reflue industriali
Per le acque reflue acide, alcali e ad alto contenuto di sale, la valvola deve essere resistente all'usura resistente alla corrosione (come le valvole a sfere foderate di fluoro) e il materiale di tenuta (come PTFE) deve essere resistente all'invecchiamento.

Punti chiave delle norme sulla sicurezza
Selezione del materiale: abbina il materiale in base alle caratteristiche del mezzo (come Hastelloy per mezzi acidi e lega a base di nichel per mezzi alcalini).
Tecnologia di tenuta: utilizzare il doppio design a tenuta in metallo per garantire perdite zero (come la classe VI ISO 5208).
Protezione antincendio ed esplosione: soddisfare gli standard API 6FA, design a prova di scoppio.
Certificazione del settore: come NSF per acqua potabile, ASME per energia nucleare, semi F81 per semiconduttori, ecc.
