Valvola inferiore a sfera SCH8O/DIN UPVC/CPVC

La valvola a fondo sferico UPVC/CPVC è un dispositivo di controllo dei fluidi ad alta efficienza progettato per sistemi di tubazioni nei settori industriale ed edile. Il suo design garantisce un'ostruzione minima al flusso del fluido durante l'apertura e la chiusura, riducendo la perdita di pressione e ottenendo un controllo preciso del flusso in un istante.

L'esclusivo design del nucleo sferico consente un funzionamento semplice e regolare, migliorando significativamente l'efficienza. La sua resistenza alle alte temperature e pressioni lo rende adatto per applicazioni quali il trattamento delle acque, la lavorazione chimica e il trattamento delle acque reflue.

Contattaci

Precedente：Valvola di ritegno oscillante SCH8O/DIN UPVC/CPVC
Prossimo：SCH8O/DIN UPVC/CPVC Ball Check Valve

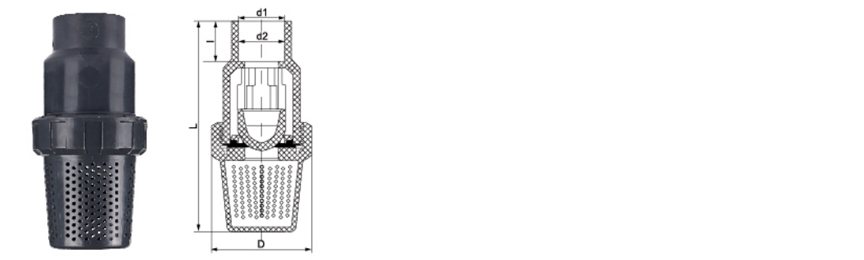

parametro applicazione Norme tecniche

DIMENSIONE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100 )
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

SCH80 / DIN · FONDO SERBATOIO · FORO A FILO

Valvola inferiore a sfera UPVC / CPVC

Porta completa · Azionamento a leva · Design senza gambe morte

La valvola di fondo a sfera SCH80/DIN UPVC/CPVC è una valvola di isolamento progettata appositamente per gli scarichi inferiori di serbatoi, reattori e recipienti. Realizzata secondo gli standard ASTM SCH80 e DIN, questa valvola è dotata di una sfera montata ad incasso che elimina i bracci morti e l'intrappolamento di sedimenti comuni nelle valvole a sfera standard. Il design a porta completa garantisce il drenaggio completo del contenuto del recipiente senza ristagni residui. Il corpo della valvola è disponibile in UPVC per servizi chimici generali e CPVC per applicazioni a temperature elevate fino a 93°C. Le sedi e le guarnizioni in PTFE garantiscono una chiusura a prova di bolle. La maniglia a leva con funzione di bloccaggio consente il mantenimento sicuro della posizione. Questa valvola è progettata specificatamente per applicazioni in cui sono richiesti lo svuotamento e la pulizia completi dei serbatoi di processo.

DN15-DN100

GAMMA DI TAGLIE

PN10-PN16

VALORE DI PRESSIONE

Da -20°C a 93°C

GAMMA CPVC

Foro a filo

PROGETTAZIONE DRENAGGIO

Design con montaggio a incasso

La sfera è posizionata a filo con la superficie del fondo del serbatoio, eliminando i punti morti e prevenendo l'accumulo di sedimenti. Questo design garantisce un drenaggio completo e semplifica le procedure di pulizia.

Resistenza chimica e termica

I materiali UPVC e CPVC resistono a un'ampia gamma di acidi, basi e sali. CPVC estende il servizio a 93°C. Le sedi in PTFE garantiscono una chiusura a tenuta d'aria nell'intero intervallo di pressione.

Portata completa

Il foro della sfera corrisponde al diametro interno del tubo, fornendo un flusso illimitato durante lo scarico e riducendo al minimo la caduta di pressione, che è fondamentale per le uscite del serbatoio alimentate a gravità.

Maniglia con serratura

La maniglia a leva include una funzione di blocco per garantire la posizione in posizioni aperte o chiuse, garantendo sicurezza contro operazioni non autorizzate nei processi critici.

Dati tecnici

Materiale del corpo UPVC · CPVC

Materiale della palla Ottone cromato (UPVC) · CPVC massiccio

Sede/Guarnizione PTFE (standard) · EPDM (opzionale)

Connessione Presa (solvente) · Filettata (NPT/BSPT) · Flangiata (DIN)

Standard ASTM D2467 (SCH80) · DIN 8061/8062 · ISO16139

Maniglia Leva · Rotazione di 90° · Bloccabile

Prestazioni di drenaggio

Il design a sfera a filo riduce il volume residuo a meno del 2% del volume del tubo, garantendo un drenaggio quasi completo del contenuto del serbatoio.

Orientamento all'installazione

Installare con il corpo della valvola in posizione verticale direttamente sotto l'uscita del serbatoio. La maniglia deve essere orientata per un facile accesso. Per le connessioni flangiate, utilizzare guarnizioni a tutta superficie e serrare i bulloni in modo uniforme.

Scenari applicativi

Chimica e metallurgia

Scarichi inferiori del reattore, linee di drenaggio dei serbatoi, trasferimento dell'acido, recipienti per il trattamento batch

Elettronica e semiconduttori

Serbatoi di stoccaggio acqua ultrapura, scarichi di pozzetti chimici, scarico su banchi umidi

Energia e fotovoltaico

Serbatoi per elettroliti di batterie, bagni di attacco solare, vasche di torri di raffreddamento

Trattamento delle acque

Scarichi chiarificatori, uscite del controlavaggio dei filtri, serbatoi di permeato RO, vasche di raccolta delle acque reflue

Farmaceutico e alimentare

Stoccaggio dell'acqua DI, serbatoi di alimentazione CIP, recipienti di miscelazione degli ingredienti, scarichi sanitari

Automobilistico e generale

Scarichi lavapezzi, fondi di serbatoi di vernice, serbatoi di liquido refrigerante, coppe industriali

Note di installazione e funzionamento

Montaggio: installare direttamente sotto l'uscita del serbatoio con il corpo della valvola verticale. Assicurarsi che la maniglia oscilli liberamente senza ostacoli.
Connessioni flangiate: utilizzare guarnizioni integrali in EPDM o PTFE. Serrare i bulloni della flangia in modo uniforme secondo uno schema incrociato a 15–20 Nm.
Saldatura con solvente: utilizzare primer e cemento specifici per UPVC o CPVC. Concedere il tempo di polimerizzazione completo prima della pressurizzazione.
Connessioni filettate: applicare il nastro in PTFE alle filettature maschio. Stringere manualmente più 1–2 giri con una chiave a nastro.
Funzionamento: eseguire un ciclo trimestrale della valvola per evitare che la sede si blocchi. Per un funzionamento poco frequente, lubrificare lo stelo con grasso a base di silicone.
Pulizia: il design con foro a filo consente un facile CIP (pulizia sul posto) senza smontaggio.

Limiti operativi critici

Non superare i 60°C per le carrozzerie in UPVC. CPVC max 93°C continuo. Sedi in PTFE max 93°C.
Non classificato per il servizio a vapore. Evitare rapidi cicli termici e improvvisi picchi di pressione.
Non utilizzare con acido nitrico concentrato (>15%) nei corpi in UPVC.
Non azionare la valvola con forza eccessiva: una coppia eccessiva potrebbe danneggiare la guarnizione dello stelo.
Evitare carichi da impatto o shock meccanici al corpo della valvola durante l'installazione.
Proteggere dall'esposizione prolungata ai raggi UV. Utilizzare un rivestimento o un parasole resistente ai raggi UV.
Non utilizzare mai la valvola come punto di supporto per il recipiente o la tubazione.

Domande comuni

Qual è il vantaggio di un design a sfera a filo per le valvole di fondo del serbatoio?

Il design a sfera a filo elimina i punti morti e l'intrappolamento dei sedimenti comuni nelle valvole a sfera standard. Quando la valvola è aperta, la superficie della sfera è a filo con il fondo del serbatoio, consentendo il drenaggio completo del contenuto del serbatoio. Questo design semplifica inoltre la pulizia e riduce il rischio di contaminazione del prodotto nella lavorazione in lotti.

Come faccio a selezionare tra UPVC e CPVC per questa valvola?

L'UPVC è adatto per servizi chimici generali con fluidi fino a 60°C. Il CPVC è consigliato per applicazioni che richiedono una resistenza a temperature più elevate (fino a 93°C) o quando si maneggiano fluidi clorurati. La selezione dovrebbe basarsi sulla chimica del processo specifico e sulla temperatura operativa.

Questa valvola può essere installata su tubazioni orizzontali?

La valvola di fondo a sfera è progettata specificatamente per l'installazione verticale sotto serbatoi e recipienti. Sebbene possa essere installato in linee orizzontali, i vantaggi di lavaggio e drenaggio sono notevolmente ridotti. Per le applicazioni orizzontali si consiglia una valvola a sfera standard.

Che manutenzione è necessaria per questa valvola?

Si consiglia l'ispezione periodica delle sedi in PTFE e degli O-ring dello stelo. Per un funzionamento poco frequente, eseguire un ciclo trimestrale della valvola per evitare che la sede si blocchi. Se si verifica una perdita sullo stelo, serrare gradualmente il dado premistoppa. Sostituire le sedi se usurate oltre 0,5 mm di profondità.

Queste valvole con fondo sferico vengono utilizzate nei settori chimico, metallurgico, fotovoltaico, nucleare, litio, semiconduttori elettronici, alimentare, farmaceutico, automobilistico e di trattamento delle acque industriali per la gestione di liquidi acido-alcalini, acqua ultrapura, acqua potabile, acqua di grado elettronico e condotte per acque reflue industriali.

Azienda

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group SÌ Cina Valvola inferiore a sfera SCH8O/DIN UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica fornitore E fatto su misura Valvola inferiore a sfera SCH8O/DIN UPVC/CPVC Per l'industria alimentare/automobilistica/elettronica fabbrica. Fondata nel 2007, l azienda si concentra sulla ricerca e sviluppo, produzione, vendita e assistenza di tubi industriali in CPVC e UPVC. L azienda ha ottenuto numerose certificazioni, tra cui la licenza per la produzione di attrezzature speciali, la licenza per l igiene dei prodotti idrici della provincia di Zhejiang, la certificazione del sistema di gestione della qualità IS09001, la certificazione del sistema di gestione ambientale IS014001 e la certificazione del sistema di gestione della salute e sicurezza sul lavoro IS045001. L azienda detiene oltre 50 diritti di proprietà intellettuale indipendenti e diritti di importazione ed esportazione autonomi. Per offrire prodotti diversificati e servizi migliori, l azienda ha introdotto tecnologie avanzate, attrezzature, materie prime e sistemi di gestione esclusivi provenienti da Germania e Stati Uniti. Nel corso degli anni, i nostri prodotti sono stati ampiamente utilizzati nel trasporto in condotte di liquidi acidi e alcalini, acqua ultrapura, acqua potabile, acqua pura di grado elettronico e acque reflue industriali nei settori chimico, metallurgico, fotovoltaico, nucleare, delle batterie al litio, dei semiconduttori elettronici, alimentare, medicale, automobilistico, del trattamento delle acque industriali e in altri settori. Attualmente, il Gruppo ZHEYI ha fondato più di 30 società di vendita in tutto il Paese ed esporta tutti i tipi di prodotti in Europa, America, Asia sud-orientale e altri Paesi e regioni, riscuotendo un notevole successo tra i clienti nazionali ed esteri.

Certificato d onore

Notizia

Dove vengono utilizzati i tubi SCH 80 UPVC nelle applicazi...
Jul 30,2026
Specificano i trasformatori chimici, gli operatori del trattamento delle acque e gli impianti industriali Tubo SCH80 PVC ovunque un sistema di tubazioni debba mantenere una pressione interna più elevata ...
saperne di più
Cosa rende il tubo SCH 80 UPVC una scelta affidabile per l...
Jul 23,2026
Il tubo SCH80 PVC è costruito con una parete più spessa rispetto al tubo SCH 40 con lo stesso diametro esterno, il che ne aumenta la pressione nominale e lo rende lo standard per le linee industriali che trasportan...
saperne di più
Perché il tubo SCH 80 UPVC è ampiamente utilizzato nei sis...
Jul 16,2026
Lo spessore della parete è l'unica specifica che separa un tubo classificato per pressioni industriali impegnative da uno destinato ad un uso residenziale leggero. Tubo SCH 80 UPVC si posiziona sald...
saperne di più

Lasciate un messaggio

Rigoroso controllo di qualità

Il Gruppo ZHEYI aderisce al principio della "qualità prima di tutto", adotta attrezzature all avanguardia a livello internazionale e materie prime di alta qualità, controlla rigorosamente ogni fase della produzione e si impegna a fornire prodotti di pipeline con prestazioni eccellenti e aspetto raffinato.

L azienda utilizza le attrezzature di produzione più avanzate e materiali di alta qualità, tra cui la giapponese Sekisui e la statunitense Lubrizol. "ZHEYI" combina perfettamente una tecnologia di produzione all avanguardia con una gestione professionale, e ogni prodotto viene sottoposto a rigorosi controlli di qualità, dalla produzione all ispezione fino alla consegna finale, garantendo la perfetta combinazione di estetica e funzionalità.
Test di prestazioni di precisione

Da ZHEYI, ogni prodotto è realizzato con cura meticolosa, non solo puntando su un design estetico raffinato, ma anche puntando sempre a un eccellente qualità intrinseca. Rigorosi test di prestazione garantiscono che il prodotto mantenga stabilità e durata anche in condizioni difficili.:

● Prova di densità: misura la densità del materiale per garantire l uniformità e la stabilità delle strutture.
● Test della temperatura di rammollimento Vicat: valuta il grado di rammollimento dei materiali in condizioni di alta temperatura per garantire la capacità del prodotto di resistere alla deformazione in vari ambienti.
● Test del forno: simula la resistenza al calore a lungo termine e verifica la capacità del prodotto di resistere a temperature elevate per lungo tempo.
● Prova idrostatica: valuta la resistenza dei tubi in condizioni di alta pressione per garantire la sicurezza e l affidabilità del prodotto.
● Prova d urto con maglio a caduta: testa la resistenza all urto del prodotto durante il trasporto, l installazione e l uso quotidiano.

Valvola inferiore a sfera SCH8O/DIN UPVC/CPVC Conoscenza del settore

Il ruolo chiave e i punti di installazione delle valvole a fondo sferico nei sistemi di fluidi chimici

Nei sistemi di fluidi chimici, Valvole a fondo sferico in UPVC/CPVC sono diventate il tipo di valvola preferito in molti settori chiave grazie alla loro eccellente resistenza alla corrosione, al design leggero e alle prestazioni di tenuta affidabili. Di seguito sono riportati i suoi ruoli principali e i punti di installazione in vari settori:

1. Il ruolo chiave delle valvole a fondo sferico
Tenuta sicura e controllo del fluido
La valvola a fondo sferico adotta una struttura di chiusura sferica, che può ottenere un'apertura e una chiusura rapide, prevenire efficacemente perdite medie ed è adatta per fluidi di elevata purezza o pericolosi (come acidi, alcali e solventi organici).
Nei settori dei semiconduttori elettronici e del fotovoltaico, le valvole devono evitare la contaminazione da ioni metallici. I materiali UPVC/CPVC sono perfettamente adatti per acqua ultrapura, soluzioni di incisione e altri mezzi.

Resistenza alla corrosione e lunga durata
Il CPVC è resistente alle alte temperature (fino a 90°C o superiore), adatto per i sistemi di raffreddamento dell'acqua nelle centrali nucleari o per i processi di decapaggio nell'industria metallurgica.
L'UPVC è resistente alle sostanze corrosive come cloro e sale nelle acque reflue industriali e nel trattamento dell'acqua potabile, prolungando la durata delle apparecchiature.

Applicazioni sanitarie
Nei campi della medicina e dell'acqua potabile sicura, la parete interna della valvola a fondo sferico è liscia per evitare la crescita batterica e soddisfare gli standard FDA o NSF.

Risparmio energetico e tutela dell'ambiente
La struttura leggera riduce il carico della tubazione, riduce il consumo di energia nel sistema di trattamento delle acque industriali e supporta la conformità ambientale.

2. Punti di installazione
Verifica adattabilità dei materiali
Confermare la compatibilità del mezzo con UPVC/CPVC (come l'acido solforico concentrato e i solventi benzenici possono richiedere materiali speciali).
Nell'ambiente dell'acido fluoridrico (HF) dell'industria fotovoltaica, è necessario selezionare il corpo della valvola rinforzato in CPVC.

Supporto e allineamento della pipeline
Le valvole in plastica sono meno rigide delle valvole in metallo e durante l'installazione è necessario aggiungere staffe per evitare deformazioni dovute allo stress delle tubazioni, soprattutto nelle tubazioni ad alta pressione delle centrali nucleari.

Sigillatura e fissaggio
Quando si utilizza una connessione flangiata o filettata, i bulloni devono essere serrati in modo uniforme per evitare fessurazioni da stress locali (come nel caso dei sistemi di tubazioni in PVDF nell'industria dei semiconduttori).
Si consiglia di utilizzare materiali EPDM o PTFE per sigillare le guarnizioni per adattarsi alle condizioni di alta temperatura (come le tubazioni del vapore nell'industria metallurgica).

Considerazioni sull'ambiente operativo
In caso di installazione all'aperto (come impianti di trattamento dell'acqua), è necessario installare coperture di protezione UV per prevenire l'invecchiamento dell'UPVC.
Nell'officina pulita dell'industria farmaceutica, la valvola deve essere lavata e passivata dopo l'installazione.

Manutenzione e collaudo
Controllare regolarmente l'usura della sfera e della sede della valvola, soprattutto nel mezzo contenente particelle nelle acque reflue industriali.
Quando il sistema viene utilizzato per la prima volta, è necessario aumentare lentamente la pressione da testare per evitare l'impatto dell'effetto colpo d'ariete sul corpo della valvola in plastica.

3. Riepilogo dell'applicazione industriale
Sicurezza ed elevata purezza: semiconduttori, fotovoltaico e medicinali fanno affidamento sulle sue caratteristiche di assenza di inquinamento.
Alte temperature e corrosione: l'energia nucleare e la metallurgia danno priorità alla versione resistente alla temperatura del CPVC.
Conformità ambientale: sostituire le valvole metalliche nell'acqua potabile e nel trattamento delle acque reflue industriali per ridurre i rischi legati ai metalli pesanti.
