Valvola a farfalla pneumatica

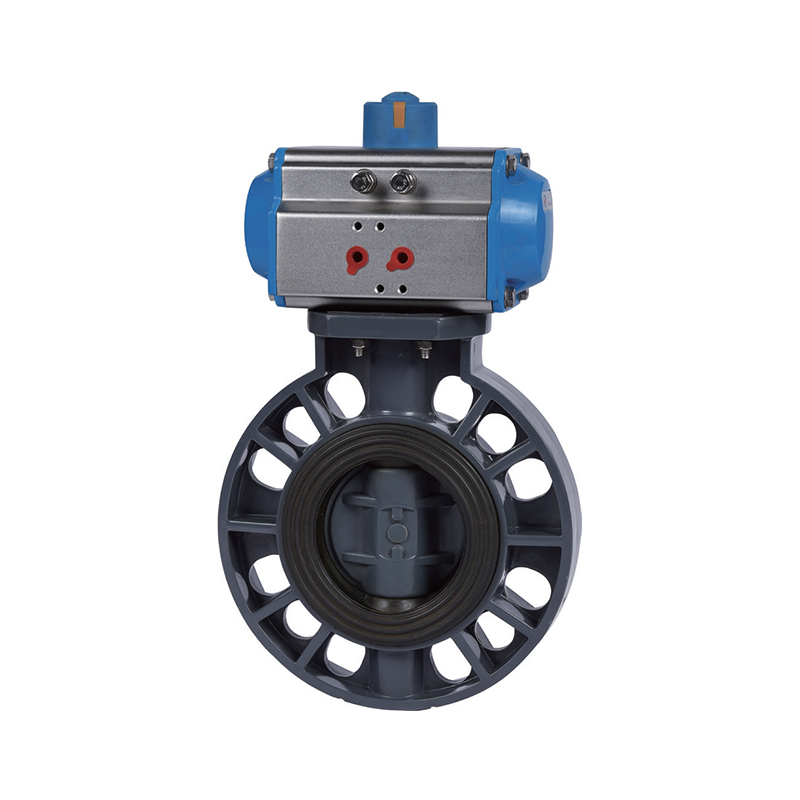

La valvola a farfalla pneumatica adotta un design di tipo wafer con una struttura compatta, dimensioni ridotte e design leggero, rendendolo conveniente da installare, trasportare e mantenere. È guidato da un attuatore pneumatico che ruota lo stelo della valvola, consentendo al disco di ruotare rapidamente all'interno del corpo della valvola di 90 °, ottenendo una rapida apertura e chiusura con una risposta rapida. Controlla con precisione il flusso in base ai requisiti di sistema, fornendo funzioni stabili e affidabili di limitazione, taglio e isolamento. La valvola utilizza materiali di tenuta elastici come gomma o PTFE per garantire un'efficace prevenzione delle perdite quando chiusa. La valvola a farfalla pneumatica è adatta a vari media come acqua, olio e vapore e opera in una vasta gamma di pressioni e temperature, soddisfacendo le esigenze di diversi sistemi di tubazioni.

Contattaci

Precedente：Valvola a farfalla elettrica
Prossimo：Valvola a sfera flangia elettrica

parametro applicazione Norme tecniche

(1) Materiale: UPVC, CPVC
(2) Dimensione: 2 "-12 ", DN50-DN300, DN63-DN315
(3) Standard: Ansi, DIN
(4) Connessione: flangia
(5) Pressione di lavoro: 150psi, 1.0mpa
(6) Temperatura di funzionamento: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Pressione dell'aria minima: 45PSI, 0,4 MPA
(8) Colore del corpo: UPVC (grigio scuro), CPVC (grigio chiaro)

Dimensione/nom.		DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
D1		160	180	196	228	258	287	344	411	490
D2	DIN	125	145	160	180	210	240	295	350	400
	Ansi	121	140	152	191	216	241	298	362	346
	Jis	120	140	150	175	210	240	290	355	400
N-φ	DIN	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	8-φ22	12-φ22
	ANSI	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12-φ25	12-φ25
	Jis	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25	16-φ25
H1		100	110	132	155	167	180	225	260	280
W1		43	46	49	54	64	70	88	98	108
Coppia (n · m)		10	10	15	22	40	45	65	-	-

Modalità di lavoro dell'attuatore a doppio azione/ad azione singola (NC normalmente chiuso, no normalmente aperto)

Specifiche	63	75	90	110	140	160	225	280	315
Specifiche	2"	2 1/2 "	3 "	4 "	5 "	6 "	8 "	10 "	12 "
Controllo dello stress	4 ~ 8
Interfaccia Namur Standard Air Source	G 1/4 "
Modelli di attuatori a doppia recitazione	TBN052D	TBN063D	TBN075D	TBN083D	TBN092D	TBN105D	TBN7105D	TBN125D	TBN140D
Modelli di attuatori a recitazione singola	TBN063SK	TBN075SK	TBN083SK	TBN092SK	TBN105SK	TBN125SK	TBN125SK	Tbn140sk	Tbn160sk
