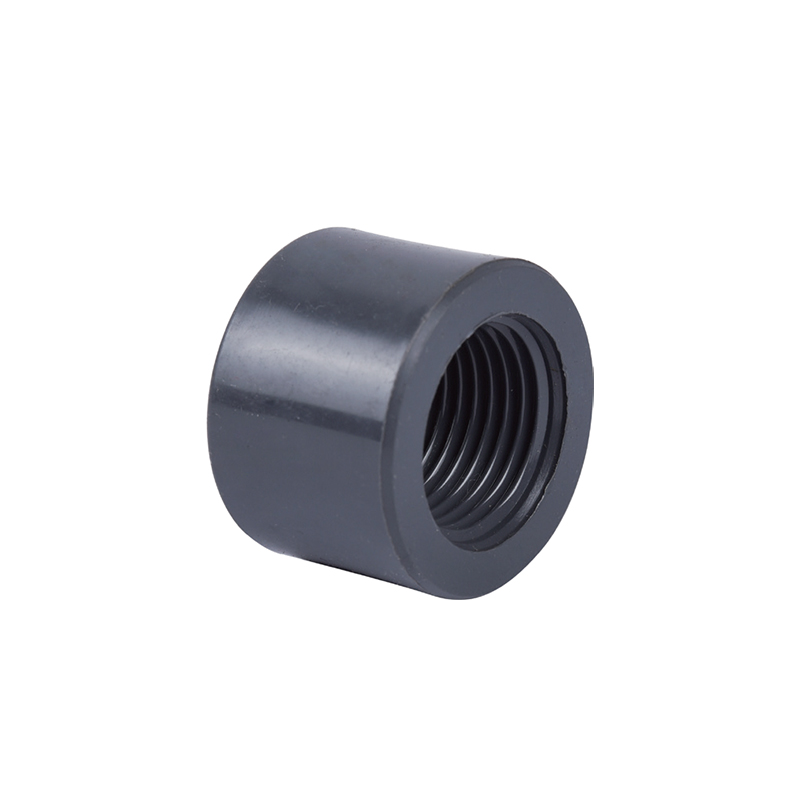

Giunto metro UPVC/CPVC

Come installare correttamente Giunto metro UPVC/CPVC ? Passaggi chiave e punti chiave della tecnologia di prevenzione delle perdite

Le articolazioni del misuratore UPVC (polivinil cloruro) e CPVC (cloruro di polivinile clorato clorato) sono ampiamente utilizzati in vari ambienti difficili. La qualità della loro installazione influisce direttamente sulla tenuta, la durata e la sicurezza del sistema. Di seguito sono riportati i passaggi chiave di installazione e i punti chiave della tecnologia di prevenzione delle perdite e le precauzioni sono spiegate in combinazione con scenari di applicazione in diversi settori.

1. Passi chiave dell'installazione
Ispezione e pretrattamento del materiale
Ispezionare i tubi e i giunti: confermare che l'articolazione del misuratore UPVC/CPVC non ha crepe o deformazioni e verificare se le specifiche soddisfano i requisiti di progettazione (come il livello di pressione e l'intervallo di resistenza alla temperatura).

Pulisci superfici di contatto: utilizzare alcol o speciali agenti di pulizia per rimuovere olio e polvere dalle estremità del tubo e dalla parete interna delle articolazioni per evitare il fallimento del legame adesivo (specialmente nel semiconduttore elettronico e nelle industrie farmaceutiche, è necessario garantire che non vi siano residui chimici).

Taglio e smussatura
Utilizzare utensili da taglio speciali per garantire che le estremità del tubo siano piatte ed evitano la forza irregolare causata dalla smussatura.
Utilizzare un campione o una carta vetrata per macinare il bordo esterno dell'estremità del tubo per evitare di graffiare la superficie di tenuta del giunto (i sistemi fotovoltaici e delle centrali nucleari hanno requisiti estremamente elevati per la tenuta).

Bonding adesivo (applicabile alla saldatura con solvente UPVC/CPVC)
Scegli adesivo speciale: UPVC e CPVC devono utilizzare la colla corrispondente (non può essere miscelato), l'adesivo CPVC ha una maggiore resistenza alla temperatura (applicabile a sistemi idrici circolanti ad alta temperatura nel settore metallurgico).
Applicazione di colla uniforme: applicare rapidamente la colla all'estremità del tubo e la parete interna dell'articolazione, ruotare 1/4 di giro dopo l'inserimento per distribuire uniformemente la colla e lasciarlo in cure (il tempo di indurimento viene regolato in base alla temperatura ambiente).

Collegamento meccanico (come filettato o flangiato)
Selezione del nastro di tenuta/guarnizione: si consiglia di utilizzare i giunti filettati UPVC per utilizzare il nastro grezzo PTFE; Le connessioni della flangia CPVC richiedono guarnizioni resistenti alla corrosione (sono richiesti materiali resistenti all'acido e alcalino nel trattamento delle acque reflue industriali).

Controllo della coppia: evitare il crack dei tubi a causa del sovraccarico (i sistemi di acqua potabile devono soddisfare gli standard di igiene e sono vietati i materiali di tenuta dei metalli pesanti).

Test di pressione e rilevamento delle perdite
Eseguire il test di pressione dell'acqua/tenuta d'aria entro 24 ore dall'installazione, pressurizzare lentamente a 1,5 volte la pressione di lavoro e mantenere la pressione per 30 minuti senza perdite (centrali nucleari e l'industria farmaceutica richiedono un ulteriore rilevamento dell'elio e altri rilevamento delle perdite di precisione).

2. Punti chiave della tecnologia di prevenzione delle perdite
Temperatura e adattabilità media
CPVC è più resistente alle alte temperature (fino a 90 ° C o superiore), adatto per sistemi di raffreddamento fotovoltaico o acque reflue ad alta temperatura nell'industria metallurgica; UPVC è adatto per l'acqua potabile e il trattamento delle acque industriali (ambiente di temperatura normale).
Per forti mezzi acidi/alcali (come le acque reflue delle piante elettroniche a semiconduttore), la resistenza chimica del materiale deve essere confermata e, se necessario, è necessario installare un rivestimento anticorrosivo.

Protezione del carico dinamico
In un ambiente vibrante (come condutture ausiliarie della pianta nucleare o sale per pompe di piante farmaceutiche), è necessario installare giunti flessibili o tamponi di staffa.

Requisiti speciali del settore
Sistema di acqua potabile (acqua potabile sicura): deve essere conforme alla certificazione NSF/ANSI 61 per evitare la contaminazione adesiva della qualità dell'acqua.
Semiconductor elettronico: il sistema idrico a purezza ultra-alta richiede che la parete interna dell'articolazione sia liscia e priva di precipitati.

Trattamento delle acque reflue industriali: le acque reflue del cloro o del solvente biologico devono utilizzare materiali CPVC resistenti alla corrosione UV e chimica.

3. Note sulle applicazioni del settore
Piante fotovoltaiche/nucleari: concentrarsi sulla resistenza alle intemperie e sulla stabilità a lungo termine. L'invecchiamento UV deve essere controllato regolarmente dopo l'installazione.
Medicina/semiconduttori: l'ambiente di installazione deve essere privo di polvere. I volatili dell'adesivo possono influire sulla pulizia. Si consiglia di disinfettare dopo il pre-assemblaggio.
Metallurgia/acque reflue industriali: in ambienti di media ad alta temperatura o corrosivi, si consiglia di utilizzare la connessione della flangia CPVC per una facile manutenzione.
